VOLTCRAFT DSO-2202H + AFG Kézi oszcilloszkóp 200 MHz 2 csatornás 1 GSa/mp 8 kpts 8 bit Kézi készülék 1 db vásárlása

Egy hordozható oszcilloszkóp több kezelőgombbal és egy képernyővel, amely különböző hullámformák diagramjait jeleníti meg.

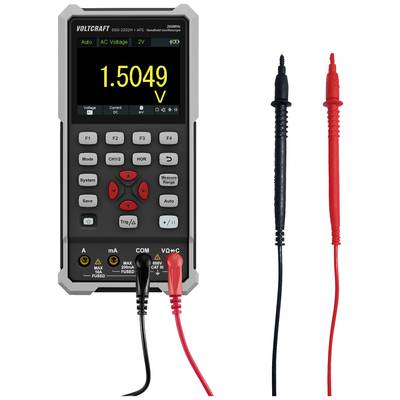

A digitális multiméter 1,5049 volt értéket mutat. Jobbra fekete és piros mérővezetékek láthatók.

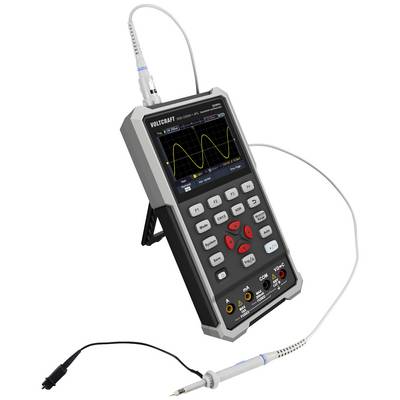

Egy hordozható oszcilloszkóp digitális kijelzőjén szinuszhullám-mérés látható. Egy mérőfej csatlakoztatva van.

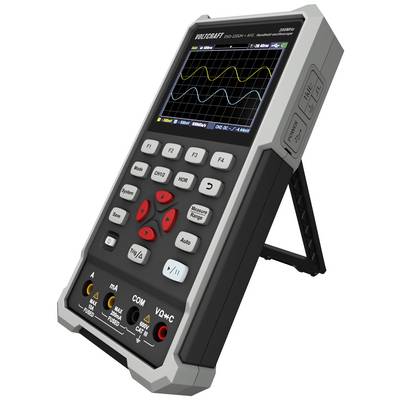

Digitális multiméter színes kijelzővel, több mérési görbét mutat, valamint gombok különböző mérésekhez és beállításokhoz.

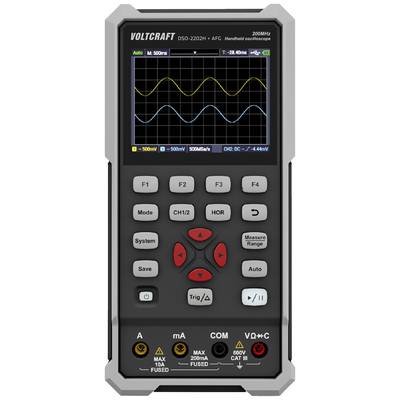

Hordozható kézi oszcilloszkóp Voltcraft DSO-2202H; megjeleníti a jelfolyamatot a kijelzőn; gombok a feszültségbeállításokhoz és mérési tartományokhoz.

Egy VOLTCRAFT-eszköz hátoldala műszaki adatokkal és a használatra és biztonságra vonatkozó figyelmeztető feliratokkal a címkén.

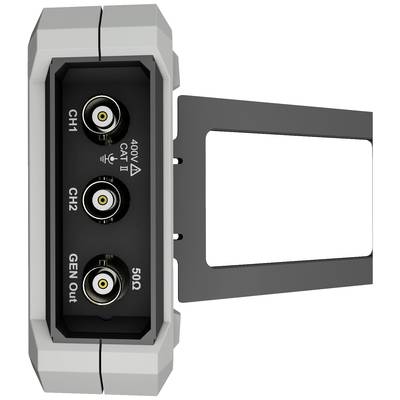

Egy fekete eszközoldal három csatlakozóval: 'CH1', 'CH2' és 'GEN Out', valamint '400V CAT II' felirattal.

Az elektronikus eszköz hátulnézete három csatlakozóval: CH1, CH2 és GEN Out, 400V CAT II és 50Ω felirattal ellátva.

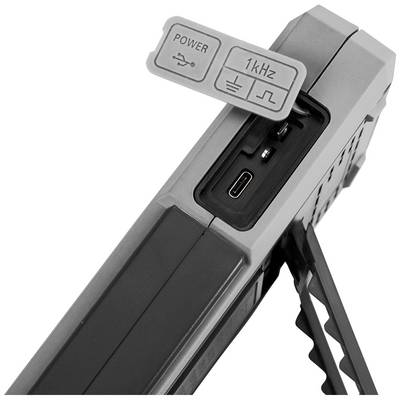

Egy asztali multiméter levehető fedéllel, amelyen láthatók a 'POWER' és '1kHz' gombok; rendelkezik USB- és jack csatlakozókkal is.

A kép egy hordozható eszköz hátoldalát mutatja nyitott elemtartóval. Két zöld elem látható benne.

Egy kézi eszköz képernyőjén két egymás fölött elhelyezkedő hullámforma látható különböző színekben. Az eszköz alján több gomb és csatlakozó található.

Egy hordozható oszcilloszkóp elektromos jeleket mér. A kijelzőn négyszög hullámforma látható. A készülék különböző funkciógombokkal rendelkezik.

Egy kézi oszcilloszkóp feszültségértékeket mér egy zöld nyomtatott áramkörön. A képernyő egy oszcilloszkóp-diagramot mutat.

Egy oszcilloszkóp kijelzőjének képe, amely egy 1000,0 kHz frekvenciájú szinuszos hullámot ábrázol 10Vpp amplitúdóval és 10 mV-os eltolással.

Oszcilloszkóp kijelzője szinuszos hullámot mutat.

'Kimenet: BE'. Frekvenciagenerátor kijelzője: Frekv. 1.000,0 kHz, Vamp 10 mVpp, Eltolás 10 mV, Típus 'Sinc'. Négyszögjel hullámforma grafika jobbra.

'Oszcilloszkóp képernyője egy sárga szinuszos hullámformát mutat 999,9 Hz frekvenciával és 12,00 V feszültséggel az 1. csatornán.'

Oszcilloszkóp képernyője két hullámformát mutat: felső sárga szinuszos hullám és alsó kék négyszögjel. A tengelyek feszültségeket jeleznek.

Egy oszcilloszkóp sárga szinuszgörbét mutat 999,9 Hz-nél. Mérési adatok: 2,480 V feszültség, vízszintes és függőleges tengelyek jelölésekkel.

Egy oszcilloszkóp két szinuszos hullámot mutat. A sárga vonal amplitúdója 1,00V, a rózsaszín vonalé szintén. A Y-tengely feszültséget, az X-tengely időt ábrázol.

Digitális voltmérő kijelzi a mérési értéket: 0,0202 volt, 2V-os váltakozófeszültség-tartományban. Automatikus üzemmód aktiválva.

Oszcilloszkóp-kijelzés két hullámformával. Felső hullám: 1000,0 Hz, alsó hullámforma. Paraméterek: Vpp=6,560 V, T=1,000 ms.

Egy kéz egy hordozható mérőeszközt tart, amelynek képernyője és billentyűzete van, és elektromos áramok mérésére szolgál.

1/23

Szolgáltatásunk az Ön számára

Adatlap (PDF)

60 db

Nagyobb mennyiségre van szüksége?

Szám

Összesen (122 827 Ft / Darab)

Jogellenes tartalom bejelentése

Főbb jellemzők

DSO-2202H + AFG Digital Oszilloskop 3 in 1

3 in 1 - Oszilloskop, Multimeter und Wellenformgenerator
8,89 cm (3,5") LCD-Farbdisplay (320 x 240 Pixel)
USB Typ-C® Schnittstelle

Műszaki adatok

Max 10.000 wfms / s

Termék típus: Kézi oszcilloszkóp

Sávszélesség: 200 MHz

Mintavételezési ráta/csatorna: 1 GSa/mp

Kijelző: Színes LCD

Felbontás: 8 bit

Képernyőméret: 8.89 cm

Oszcilloszkóp jellemzők: Kézi készülék

Időbázis: 2 ns/div - 1000 s/div

Analóg bemenetek száma (max.): 2

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT II 400 V

Függőleges eltérítés: 10 mV / div - 10 V / div

Bemeneti impedancia: 1 MΩ±2%, parallel dazu 16 pF±10 pF

Bemeneti kapcsolás: DC, AC, Ground

Bemeneti feszültség: 400 V (DC + AC, Peak Peak, 1MΩ Eingangs-Impedanz)

Tápellátás: USB-C® (ext.), 2x 18650 (int.)

Méret: (H x Sz x Ma) 198 x 38 x 96 mm

Súly: 0.6 kg

Szélesség: 38 mm

Magasság: 96 mm

Hossz: 198 mm

Csatlakozók: USB-Device

Memóriamélység/csatorna: 8 kpts

Gyártói szám: DSO-2202H + AFG

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 2687724 VOLTCRAFT DSO-2202H + AFG Kézi oszcilloszkóp 200 MHz 2 csatornás 1 GSa/mp 8 kpts 8 bit Kézi készülék 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2687724 VOLTCRAFT DSO-2202H + AFG Kézi oszcilloszkóp 200 MHz 2 csatornás 1 GSa/mp 8 kpts 8 bit Kézi készülék 1 db

Garanciális feltételek

Garanciális feltételek 2687724 VOLTCRAFT DSO-2202H + AFG Kézi oszcilloszkóp 200 MHz 2 csatornás 1 GSa/mp 8 kpts 8 bit Kézi készülék 1 db

Letöltés

Letöltés 2687724 VOLTCRAFT DSO-2202H + AFG Kézi oszcilloszkóp 200 MHz 2 csatornás 1 GSa/mp 8 kpts 8 bit Kézi készülék 1 db

Leírás

Das VOLTCRAFT DSO-2202H + AFG Digital-Oszilloskop 3 in 1 begeistert mit einer Bandbreite von 200 MHz, 2 Kanälen und einem 8,89 cm LCD-Farbdisplay. Die maximale Abtastrate beträgt 1 GS/s, die Aufzeichnungskapazität 8 K. Das VOLTCRAFT Digital-Oszilloskop arbeitet mit 8 bit vertikaler Auflösung. Der USB-Anschluss dient gleichzeitig zur Datenspeicherung.

Ez a szöveg gépi fordítással készült.

Kivitel

Oszcilloszkóp
200 MHz Bandbreite, 2 Kanäle
Max. 1 GSa/s Abtastrate
Max. 8K Aufzeichnungslänge
8-Bit vertikale Auflösung
Multiméter
CATII 1000 V
20.000 Zählungen
Auto-Bereich
TRMS
Messart - Spannung, Strom, Widerstand, Kapazität, Ein/Aus, Diode
Wellenformgenerator
Max. 25 MHz Frequenzausgang, 1 Kanal
Max. 125 MSa/s Abtastrate
0,1 Hz Frequenzauflösung
14-Bit vertikale Auflösung
8K Wellenformlänge

Szállítás tartalma

Oszcilloszkóp
Mérőfej
Tastkopf-Justierwerkzeug
USB kábel
Hordtáska
2 x BNC auf Krokodilklemmenkabel
1 x Paar Multimeter-Messleitungen (rot & schwarz)
Software + englische Anleitung auf CD
Rövid útmutató
Biztonsági adatlap
