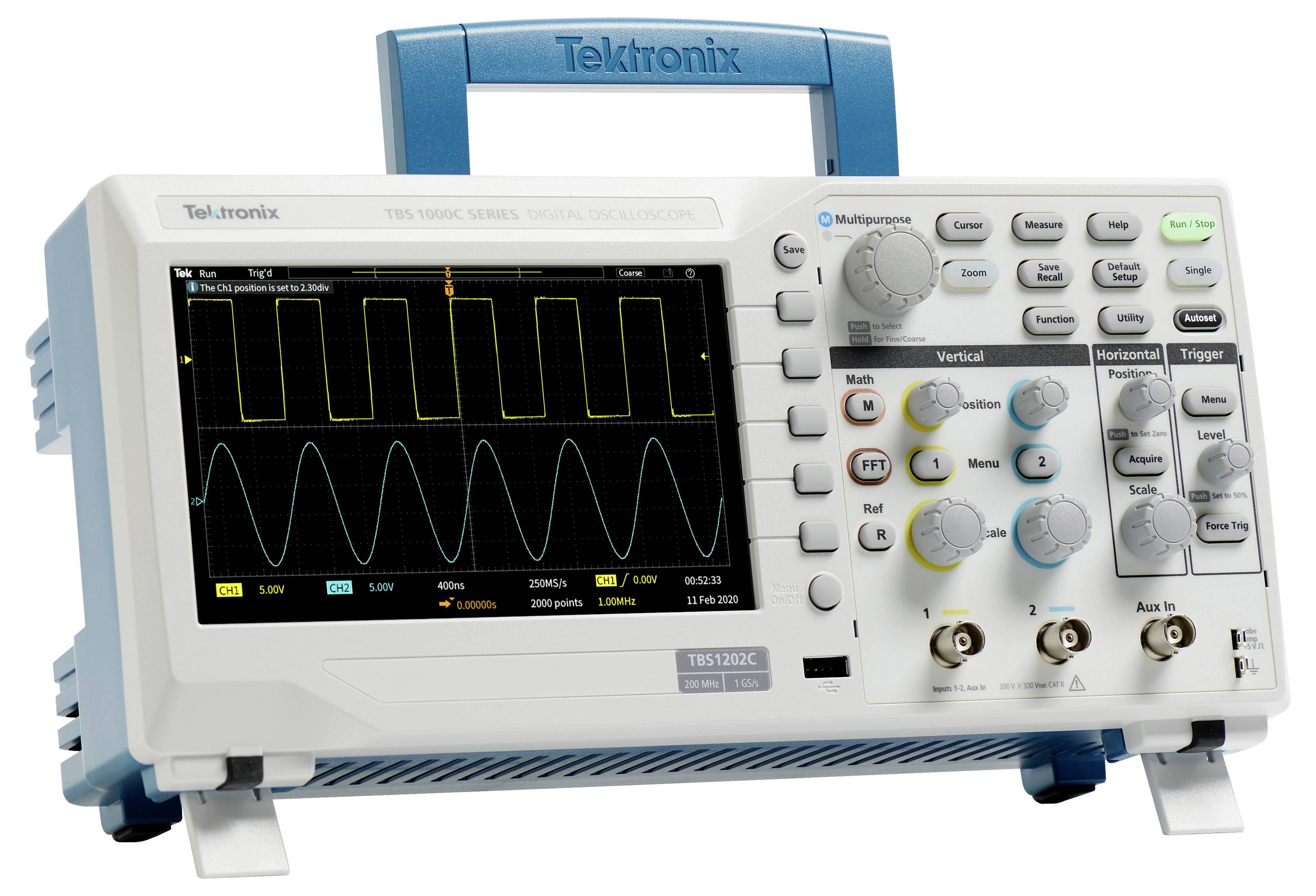

Tektronix TBS1052C-EDU Digitális oszcilloszkóp 50 MHz 2 csatornás 1 GSa/mp 20 kpts 1 db

A TBS1000C sorozatú digitális tárolóoszcilloszkóp költséghatékony teljesítményt kínál kompakt kivitelben. Kifejezetten a modern oktatási intézmények, beágyazott tervezőmérnökök és gyártók igényeinek kielégítésére készült. A készülék 7 hüvelykes WVGA színes kijelzővel rendelkezik, akár 1 GS/s mintavételezési sebességgel, 50 MHz-től 200 MHz-ig terjedő sávszélességgel.
A készülékhez innovatív tananyagrendszer tartozik, amely a laboratóriumi gyakorlatokat lépésről lépésre szóló utasításokkal egészíti ki a résztvevők számára. A HelpEverywhere® hasznos tippeket és tippeket ad a felhasználói felületen keresztül, hogy az eszközt elérhetőbbé tegye az új felhasználók számára.

Így gyorsabban tanulhat és dolgozhat

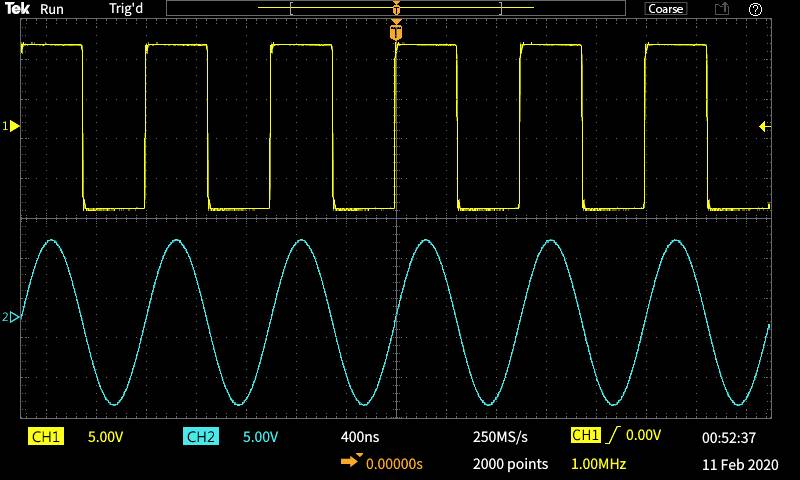

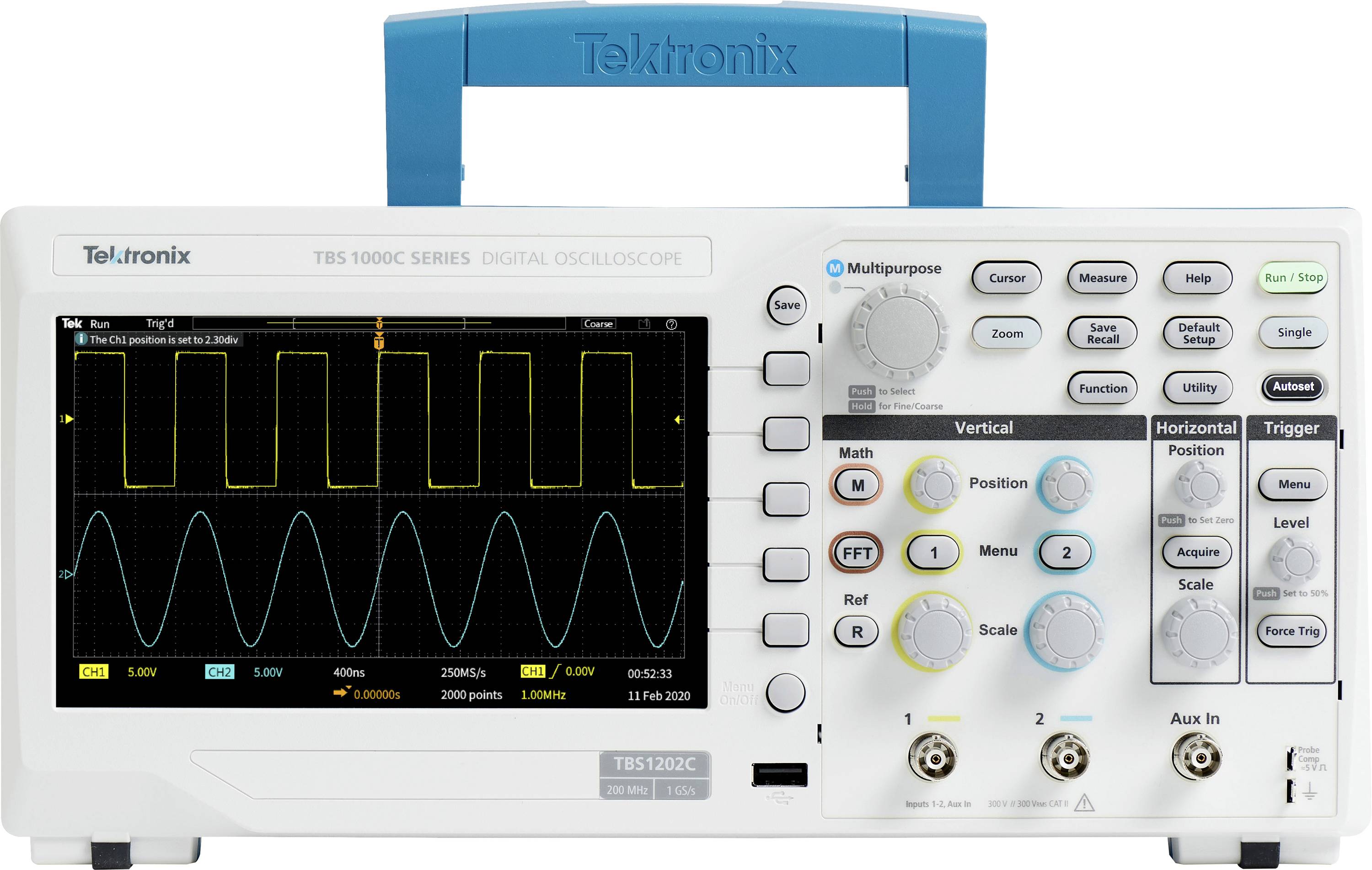

A TBS1000C sorozatú oszcilloszkópot gyors tanulásra és egyszerű kezelésre tervezték, a funkciók megfelelő kombinációjával. Az előlapon található speciális kezelőszervek lehetővé teszik az összes fontos beállítás egyszerű elérését. A 10 függőleges és 15 vízszintes felosztású rács lehetővé teszi, hogy képernyőnként több jelet láthasson.

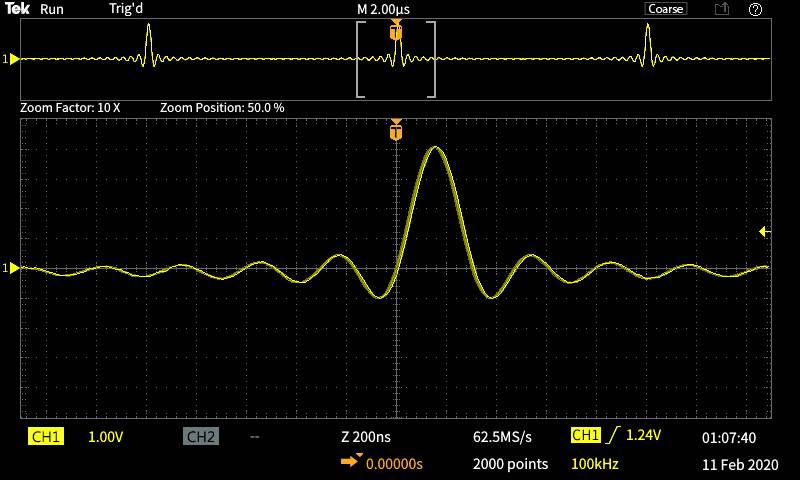

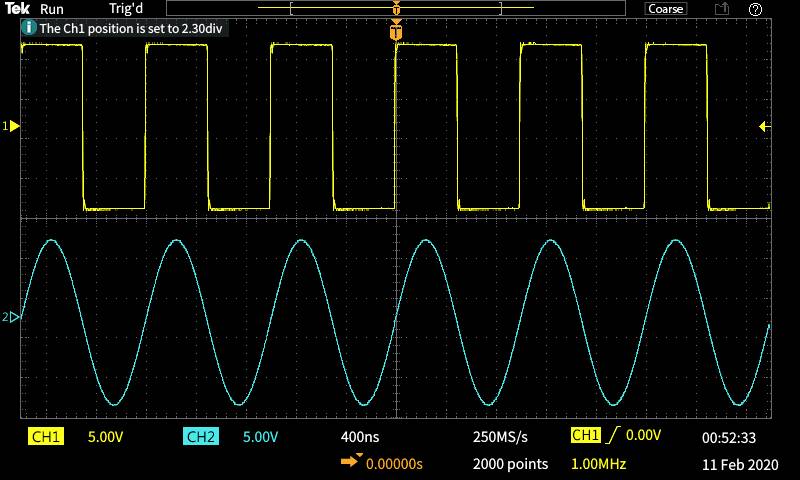

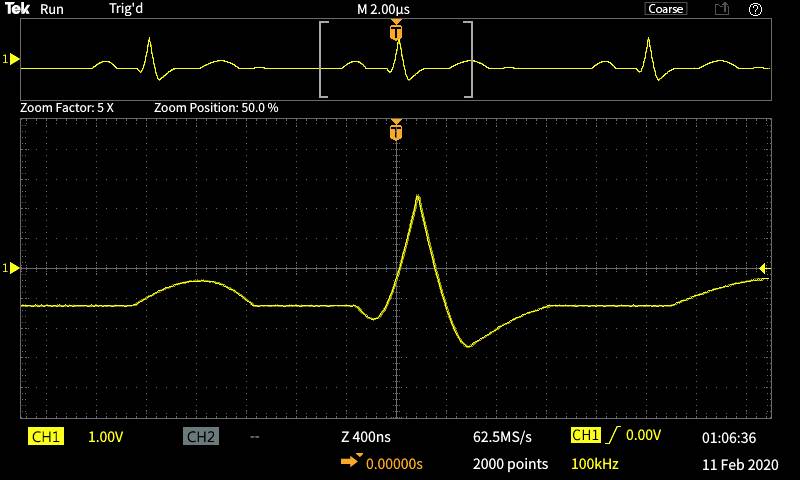

A nagy menük világos feliratokkal és színes információkkal a képernyőn megkönnyítik a navigálást és a releváns információk megtalálását. Gyorsan böngészhet az adatkészletben a zoom funkcióval, és kinagyíthatja a jelet, hogy megtekinthesse az egyes területek részleteit.

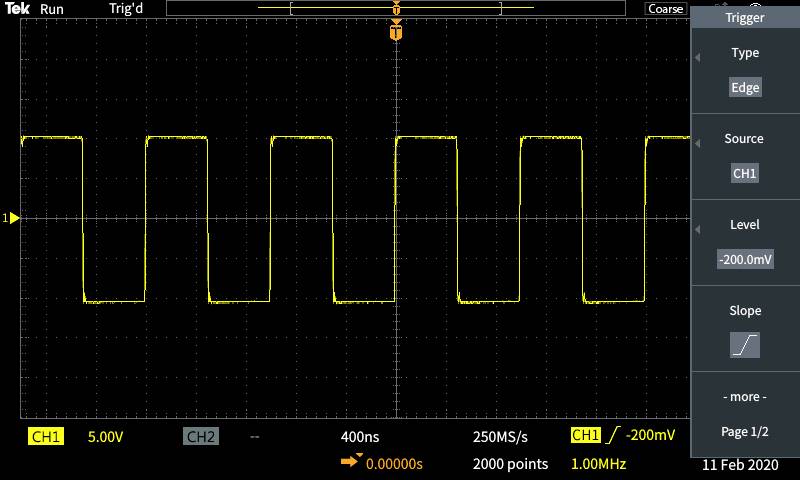

Változatos trigger- és adatgyűjtési módok
A trigger rendszert modern áramkörök hibaelhárítására tervezték, ahol vegyes jelek fordulnak elő. Az alapél trigger mellett a rendszer impulzusszélességet és futási triggerelést is tartalmaz, amelyek különösen hasznosak az áramköri tervek digitális részének hibakeresésénél.
Az impulzusszélesség-kioldás tökéletes a rövid távú hibák vagy időtúllépési körülmények kereséséhez. A Runt triggereket a vártnál kisebb amplitúdójú jelek észlelésére használják.
A TBS1000C sorozatú oszcilloszkóp több adatgyűjtési móddal rendelkezik. Az alapértelmezett adatgyűjtési mód a mintavételezési mód, amely a legtöbb felhasználási esetre alkalmas. A csúcsérzékelési mód hasznos a jelcsúcsok észleléséhez, az átlagos mód pedig segíthet csökkenteni a zajt az ismétlődő jelekben.

Automatikus mérések és elemzések

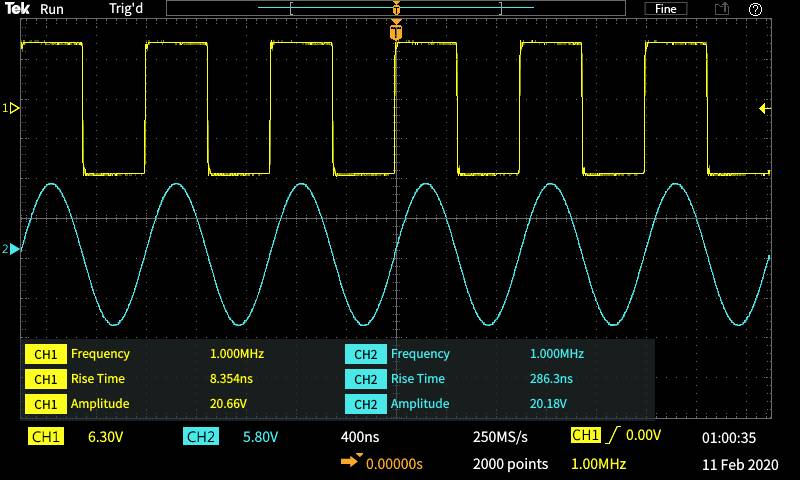

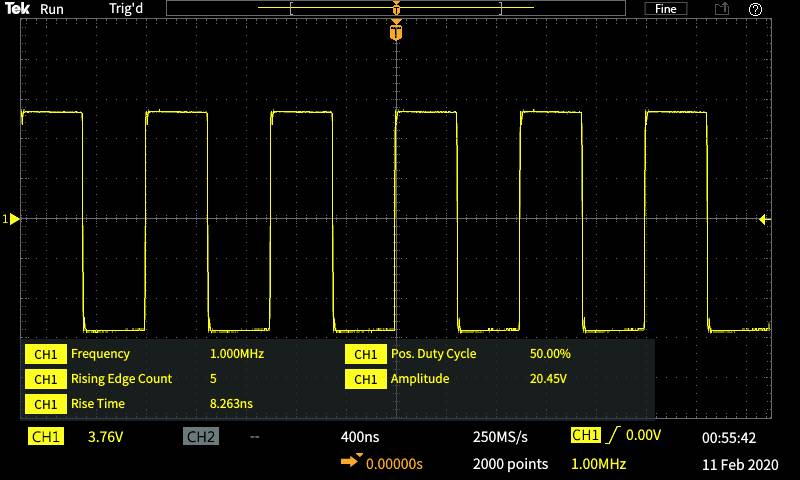

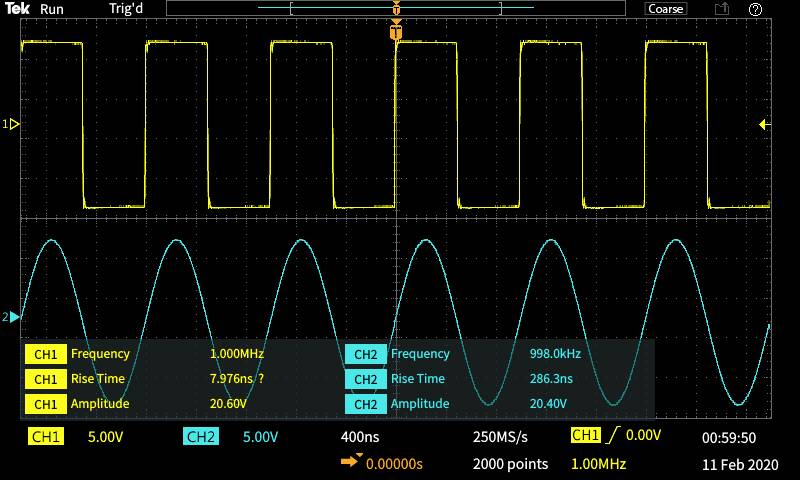

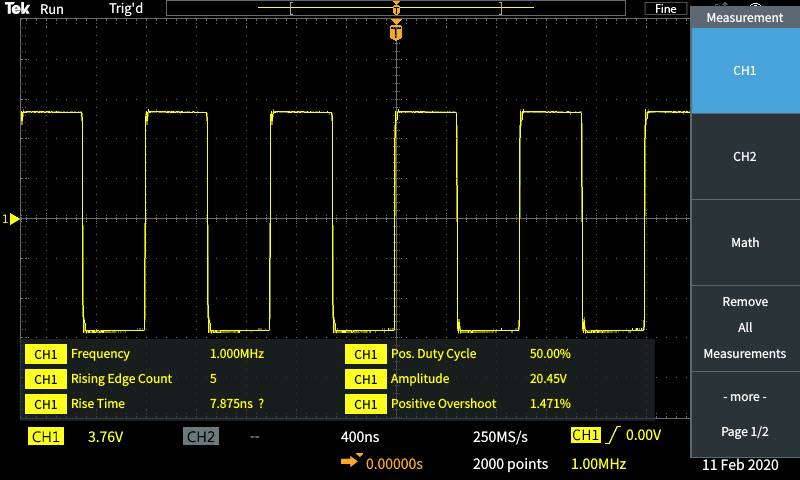

Az automatikus mérések átfogó választéka lehetővé teszi a jelviszonyok széles skálájának gyors és kényelmes ellenőrzését a különböző alkalmazásokban. A mérések egyetlen képernyőn jelennek meg. Négy kategóriába sorolhatók: frekvencia, idő, amplitúdó és terület.

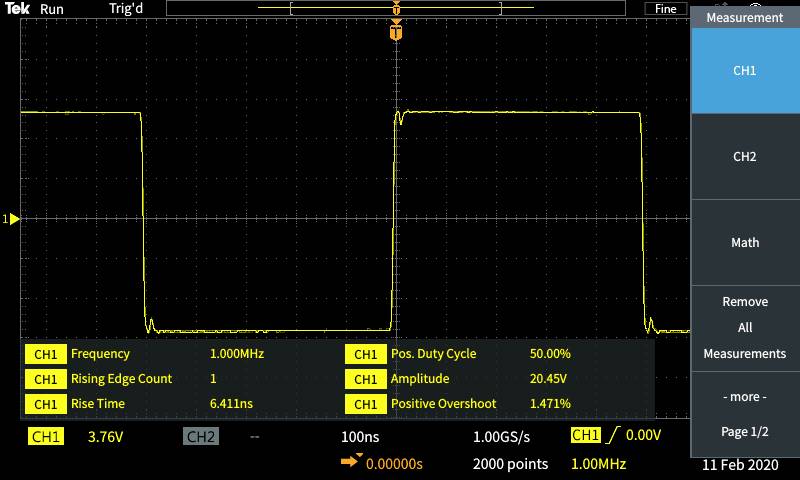

Minden mérés egy mérési eredmények kiválasztó képernyőn jelenik meg, amely lehetővé teszi, hogy 32 automatikus mérés közül válasszon, ahelyett, hogy számos menüt kellene átkattintania.
A mérések forrás szerint színkóddal vannak ellátva, és átlátszó háttéren jelennek meg, hogy a jeleket ne takarják el a mért érték kijelzései.

FFT funkció

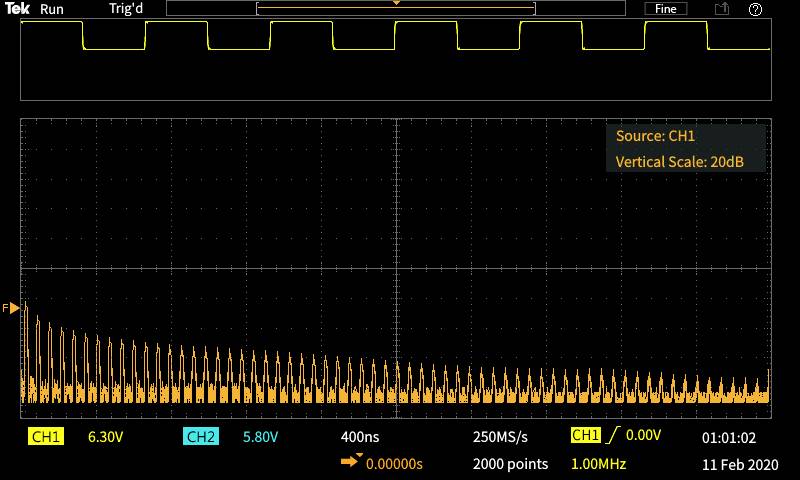

Az FFT funkció eléréséhez az előlapon található FFT gombbal tisztázhatja a jelekben lévő frekvenciákat.
Megjelenítheti csak az FFT-t, vagy bekapcsolhatja a forrásjel-kijelzőt a frekvencia és az időtartomány jelének megtekintéséhez. Az átlátszó kijelző a fontos beállításokat mutatja anélkül, hogy blokkolná az FFT-kijelzőt.

HelpEverywhere®
A HelpEverywhere® rendszer illusztrációkkal ellátott súgószövegeket kínál, amelyek elmagyarázzák a különböző beállításokat, hogy az új felhasználók könnyebben meghatározhassák, melyik mérést kell használni, és hogyan értelmezzék a mérési eredményeket.
A súgó nyelve a megfelelő felhasználói felületnek felel meg.

Innovatív, új képzési megoldások
A TBS1000C sorozatú oszcilloszkóp számos olyan funkciót kínál, amelyek lehetővé teszik a tanár számára, hogy több időt tölthessen az alapfogalmak tanításával. Az Oszcilloszkópok Bevezető kézikönyve a TBS1000C súgórendszerbe integrálva van. Az előlapon található Súgó gomb megnyomásával hozzáférhet az oszcilloszkóp alapvető funkcióival kapcsolatos információkhoz, valamint áttekintést kaphat a TBS1000C oszcilloszkópról, kezelőszerveiről és néhány használati tippről.

Az olyan funkciók, mint az automatikus beállítás, a kurzorok és az automatikus mérések kikapcsolhatók az eszközökön. A funkciók letiltásával a tanulók megtanulhatják és megérthetik az olyan alapvető fogalmakat, mint a vízszintes és függőleges vezérlők használata a jel rögzítésére, a rács működése az idő és feszültség mérésére, valamint a jel jellemzőinek manuális ábrázolása/számítása.

Az integrált tananyag funkció segítségével az oktatók laborgyakorlatokat tölthetnek be a készülékbe, így a kurzus résztvevői minden állomáson rendelkezésére állnak. Ezenkívül ez a funkció egy strukturált keretet biztosít, amelyen belül a tanulók adatokat gyűjthetnek a jelentéseikbe való felvételhez. Több mint 100 minta laborgyakorlat tölthető le a Tektronix Courseware Resource Centerből.

Rugalmas adatátvitel

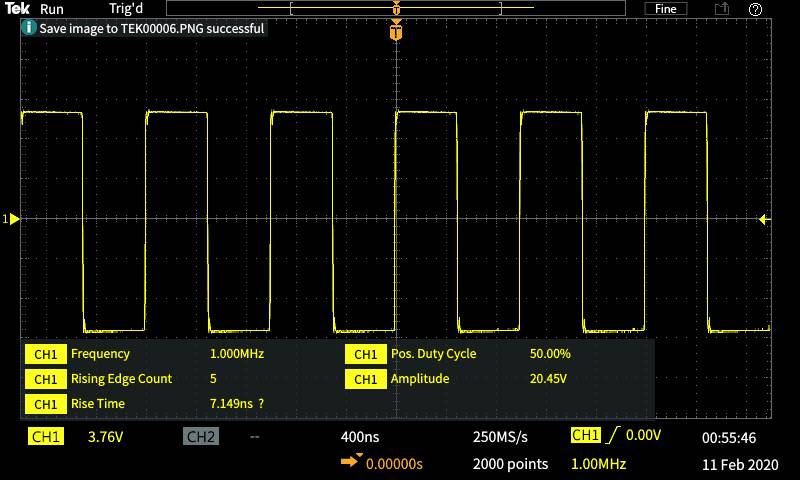

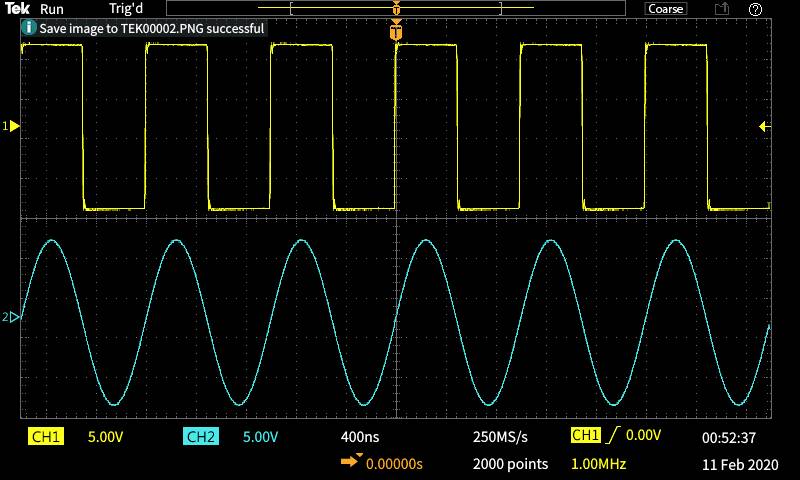

Az eszköz elülső részén található USB host porton keresztül egyszerűen elmentheti az eszközbeállításokat, a képernyőképeket és a görbeadatokat USB-meghajtóra.

TekScope
A TekScope szoftver kibővíti műszere képességeit azáltal, hogy az adatokat közvetlenül az oszcilloszkópról közvetlenül a számítógépére továbbítja offline elemzés céljából. A laboratóriumi oszcilloszkópok távelemző funkciói lehetővé teszik a leggyakrabban használt buszokon (I2C, SPI, CAN, CAN-FD, LIN és UART) protokoll dekódolást, fejlett elemzési funkciók elérését korlátlan mérésekhez, trendekhez, hisztogramokhoz, keresésekhez és jelölést, és offline jelelemzést végezhet.

Számítógép csatlakoztatása

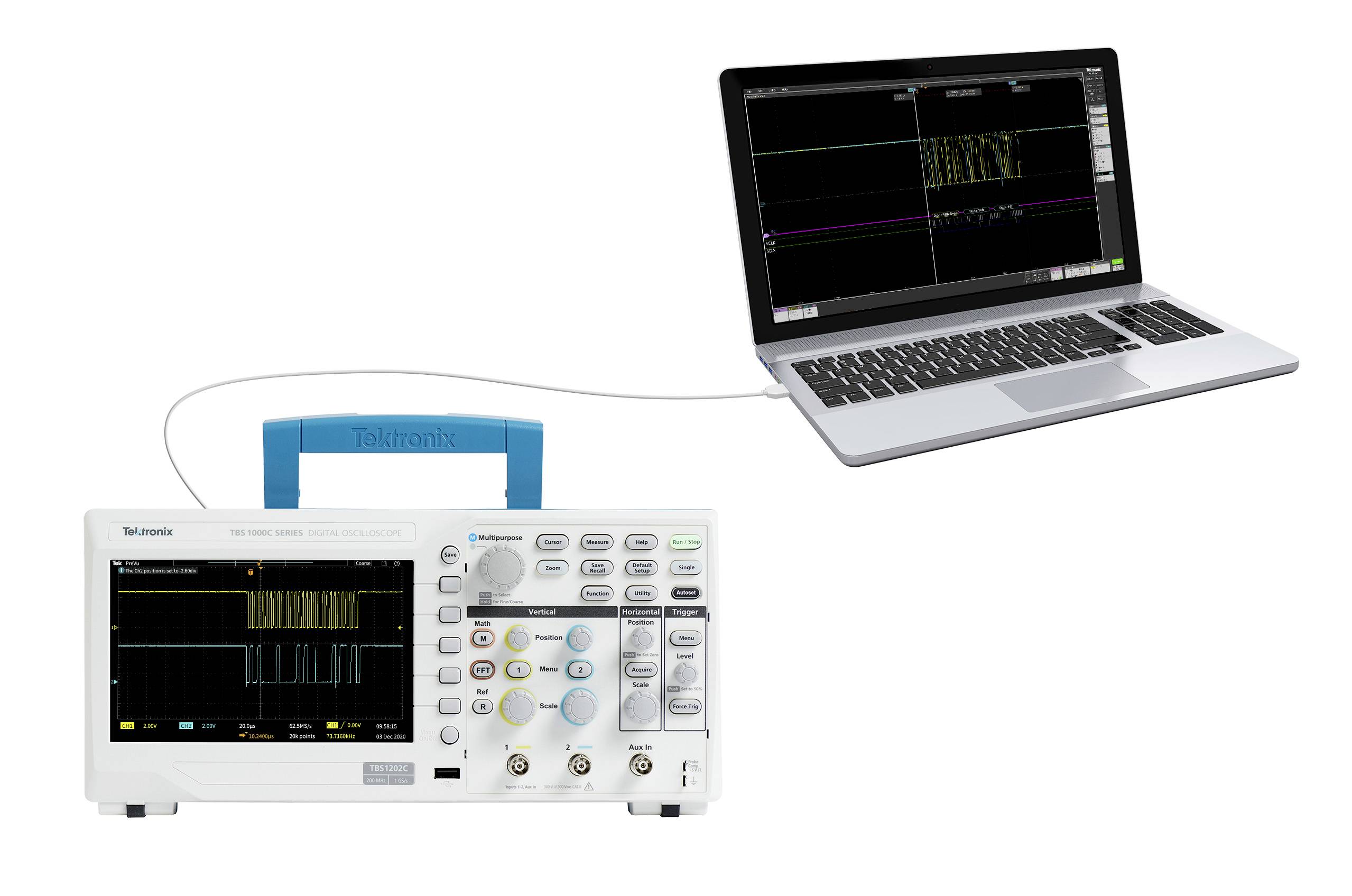

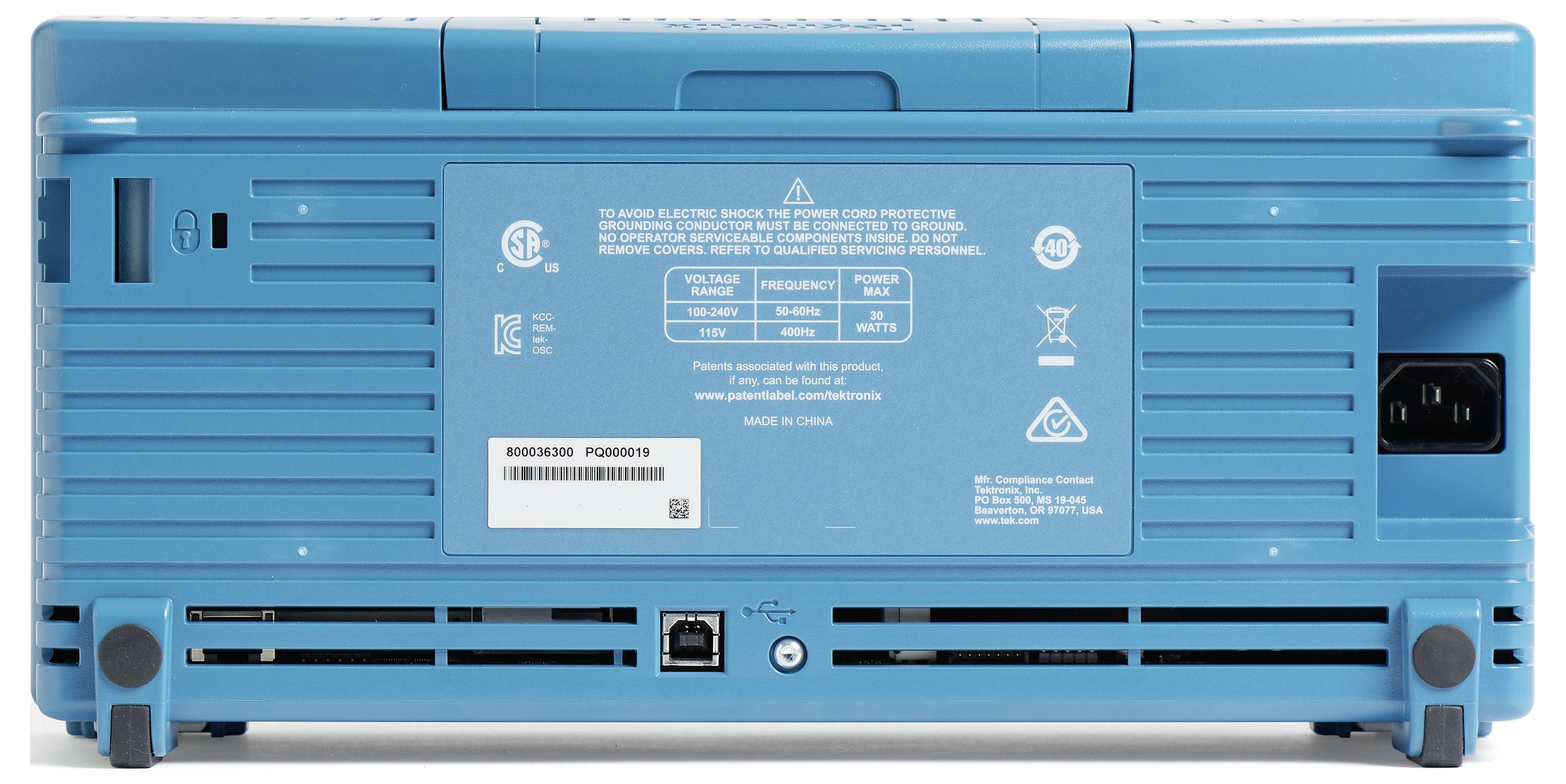

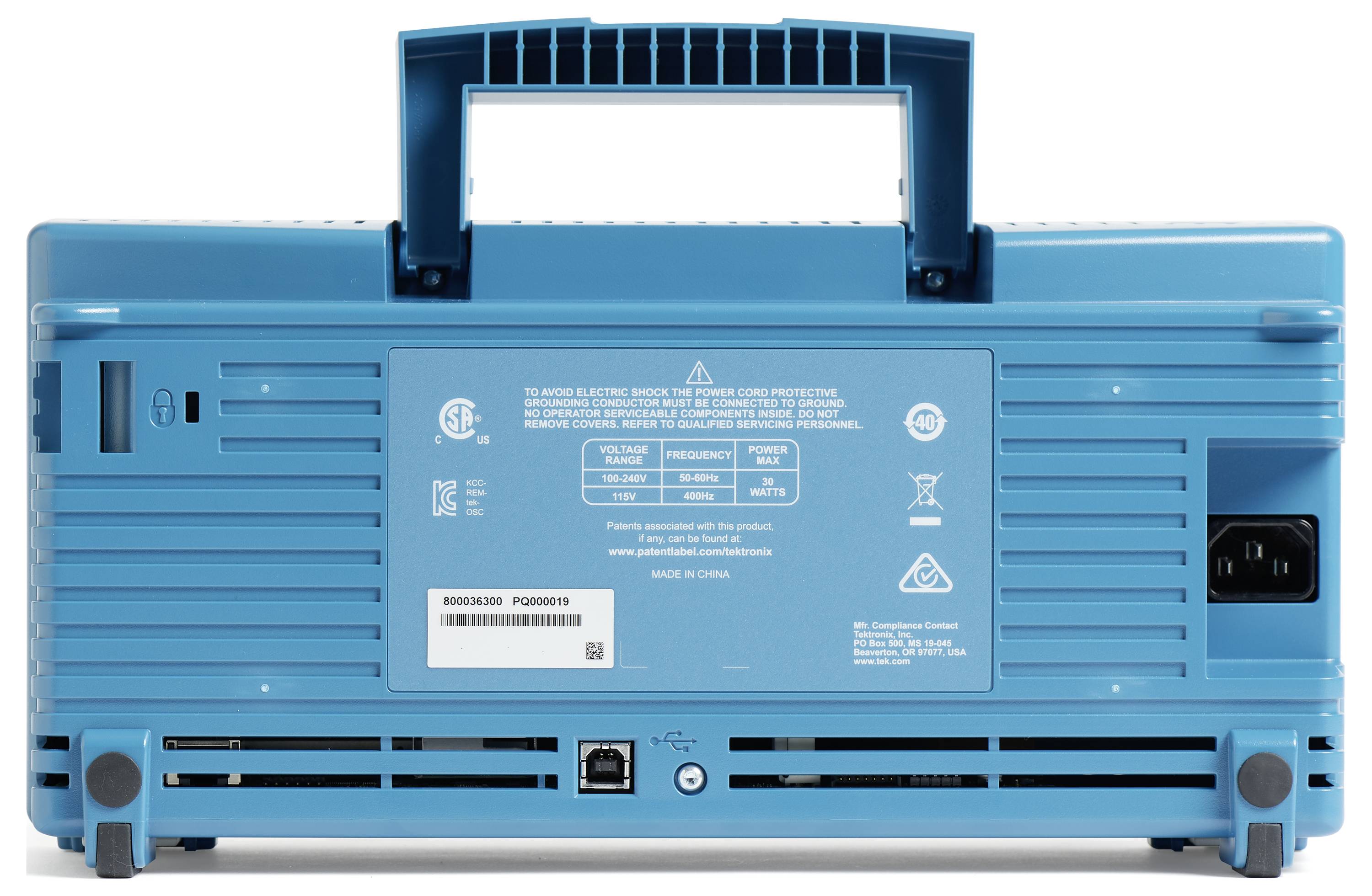

Miután csatlakoztatta a számítógépet a műszer hátulján található USB-porton keresztül, a mérések egyszerűen rögzíthetők, tárolhatók és elemezhetők az OpenChoice® PC kommunikációs szoftver segítségével (elérhető a Tektronix webhelyéről). Egyszerűen húzza át a képernyő tartalmát és a jeladatokat az önálló asztali alkalmazásba vagy közvetlenül a Microsoft Word és Excel programba.

Kickstart
A KickStart biztosítja a laboratóriumi berendezések vezérlését, az automatizált adatgyűjtést és a laboratóriumban található különböző eszközökről származó mérések rögzítésének lehetőségét. Az összegyűjtött adatok grafikonon ábrázolhatók, hogy további betekintést nyerjenek, vagy exportálhatók különféle formátumokba további elemzés céljából. A szoftver támogatja az oszcilloszkópokat, a digitális multimétereket (DMM), a tápegységeket és a forrásmérő egységeket (SMU).


Ez a szöveg gépi fordítással készült.
