Digitális oszcilloszkóp 100 MHz 4 csatorna 1 GSa/mp 24 Mpts 8 bit DSO, Rigol DS1104Z Plus vásárlása

Egy digitális oszcilloszkóp két hullámformájú jelet jelenít meg egy képernyőn, amelyet számos kezelőgomb és csatlakozó vesz körül.

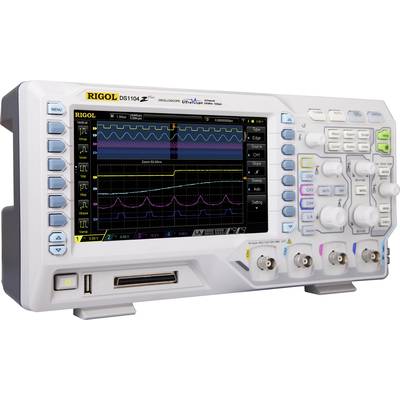

Egy oszcilloszkóp két hullámjelet jelenít meg a képernyőn. A kezelőszervek és csatlakozók az eszköz első oldalán találhatók.

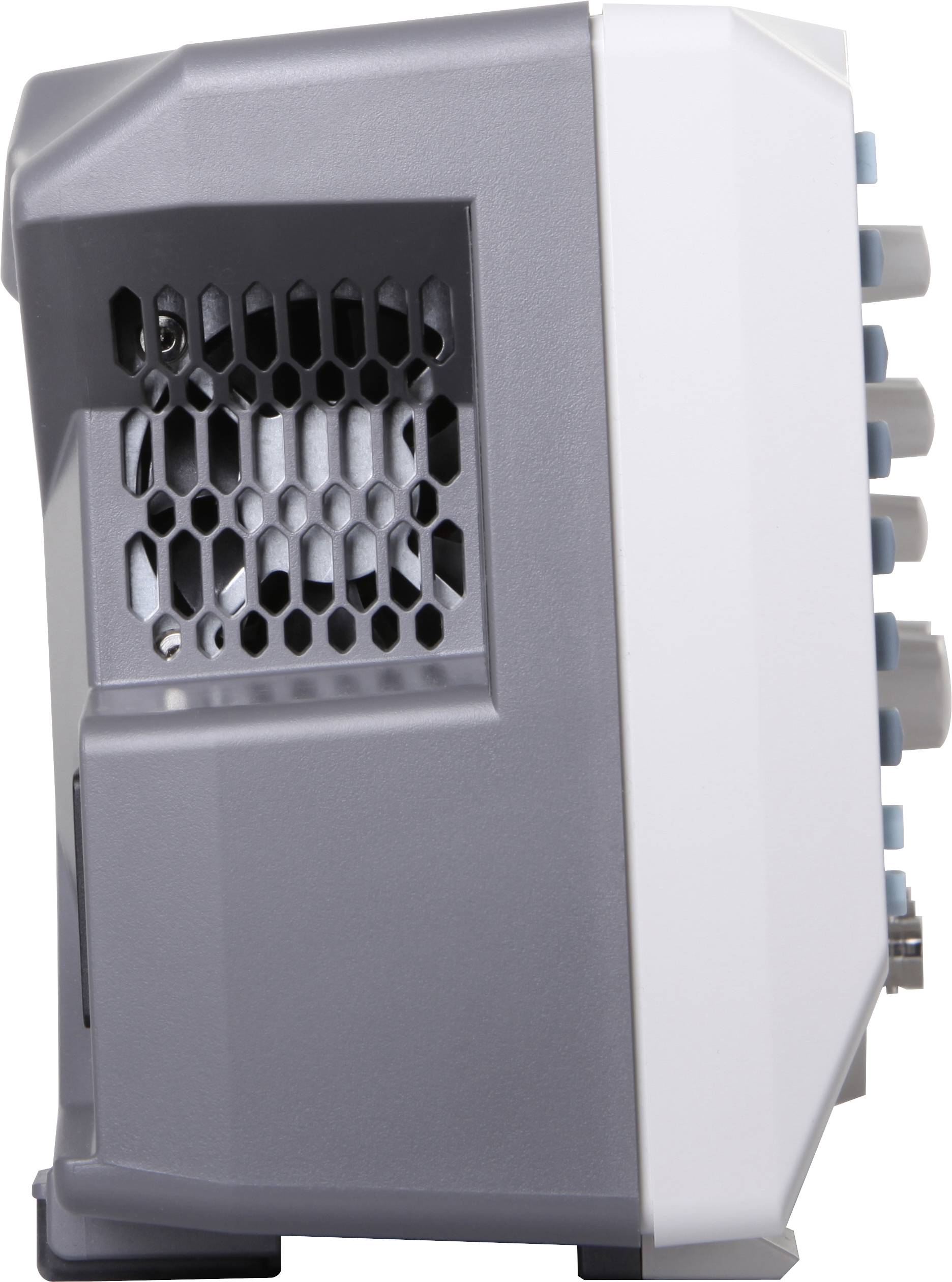

Egy műszaki eszköz oldalnézete szürke házban, szellőzőráccsal és több kék gombbal a jobb oldalán.

1/3

Adatlap (PDF)

29 db

Szám

Összesen (188 181 Ft / Darab)

Jogellenes tartalom bejelentése

Főbb jellemzők

Digitális oszcilloszkóp 100 MHz 4 csatorna 1 GSa/mp 24 Mpts 8 bit DSO, Rigol DS1104Z Plus

100 MHz
Analóg bemenetek száma (max.) 4

Műszaki adatok

Akár 24 Mbps egycsatornás működés esetén.
Akár 6 Mbps 3/4 csatornás működésben

Termék típus: Digitális oszcilloszkóp

Sávszélesség: 100 MHz

Mintavételezési ráta/csatorna: 1 GSa/mp

Kijelző: Színes TFT

Felbontás: 8 bit

Képernyőméret: 17,78 cm

Oszcilloszkóp jellemzők: Digitális memória (DSO)

Időbázis: 5 ns - 50 s/DIV

Analóg bemenetek száma (max.): 4

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT I
CAT II 300 V

Függőleges eltérítés: 1 mV - 10 V/div

Bemeneti impedancia: 1 MΩ

Bemeneti kapcsolás: AC, DC, GND

Bemeneti feszültség: 300 V

Tápellátás: 115 V/AC;230 V/AC

Méret: (H x Sz x Ma) 122 x 313 x 161 mm

Súly: 3.2 kg

Kijelző: 800 x 480 pixel

Szélesség: 313 mm

Magasság: 161 mm

Hossz: 122 mm

Csatlakozók: USB
USB-Host
Ethernet

Memóriamélység/csatorna: 6 Mpts

Gyártói szám: DS1104Z Plus

Mélység: 122 mm

Dokumentumok és letöltések

Adatlap

Adatlap 1392193 Digitális oszcilloszkóp 100 MHz 4 csatorna 1 GSa/mp 24 Mpts 8 bit DSO, Rigol DS1104Z Plus

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1392193 Digitális oszcilloszkóp 100 MHz 4 csatorna 1 GSa/mp 24 Mpts 8 bit DSO, Rigol DS1104Z Plus

Leírás

A DS1104Z Plus modell egy 100 MHz-es négycsatornás digitális oszcilloszkóp, kiemelkedő tulajdonságokkal. A LAN és az USB vezérlés alapvetõ, ugyanúgy, mint sok matematikai funkció. A DS1074Z Plus modell sok funkcióval és különleges funkcióval rendelkezik, külön díj fizetése nélkül. A kiegészítő funkciók opcionálisan aktiválhatók egy szoftverkulcs segítségével. Ez azt jelenti, hogy az oszcilloszkóp mindig is naprakész marad, még a megnövekedett mérési követelmények esetén is. A megjelenített mérési görbék elmenthetők közvetlenül az opcionális USB-meghajtóra az első USB-gazdagépen keresztül, vagy a hátsó USB-csatlakozón keresztül a számítógépre továbbíthatók. A nagy, 17,78 cm-es TFT színes monitor megbízhatóan mutatja az összes részletet. A mintavételi frekvencia csatornánként 500 MSa/s, és egycsatornás üzemmódban van csomagolva, így mintavételi frekvencia elérése 1 GSa/s-ig. Az UltraVision technológia lehetővé teszi az átfedő jelterületek intenzitástól függő megjelenítését és a 24 Mpts memóriamélységet a részletes jelmegjelenítéshez. Ezek a funkciók teszik a DS1104Z Plus-ot rendkívüli mérőkészülékké, amely képes alkalmazkodni az Ön mérési igényeihez.

Kivitel

A BND-MSO / DS1000Z ingyenes csomagban 4 opcionális speciális funkció, például memória bővítés, soros busz trigger és dekóder, kibővített trigger készlet vagy valósidejű felvétel szerepel
A BND-MSO / DS1000Z csomag a következő lehetőségeket tartalmazza:
SA-DS1000Z (dekódoló és indító eszközök az RS232 / UART, I2C és SPI soros buszokhoz)
MEM-DS1000Z (memória bővítése 24 Mpts memória mélységig)
REC-DS1000Z (rögzítési funkció valósidejű rögzítéshez és hullámformák lejátszásához)
AT-DS1000Z (kiterjesztett indító funkciók az RS232 / UART, I2C és SPI soros buszokhoz, Runt, Windows, Nth Edge, késleltetés, időkorlát)

Szállítás tartalma

4x passzív szonda RP2200 (200MHz)
Hálózati kábel
USB-kábel
BND-MSO/DS1000Z

Tudnivalók

A legújabb illesztőprogramok és szoftververziók ingyenesen letölthetők a gyártó webhelyéről.

A BND-MSO / DS1000Z ingyenes opciós köteg szerepel aktiválási kódként, vagy a funkciók már aktiválódtak a készüléken.

Leírás

Kivitel

A BND-MSO / DS1000Z ingyenes csomagban 4 opcionális speciális funkció, például memória bővítés, soros busz trigger és dekóder, kibővített trigger készlet vagy valósidejű felvétel szerepel
A BND-MSO / DS1000Z csomag a következő lehetőségeket tartalmazza:
SA-DS1000Z (dekódoló és indító eszközök az RS232 / UART, I2C és SPI soros buszokhoz)
MEM-DS1000Z (memória bővítése 24 Mpts memória mélységig)
REC-DS1000Z (rögzítési funkció valósidejű rögzítéshez és hullámformák lejátszásához)
AT-DS1000Z (kiterjesztett indító funkciók az RS232 / UART, I2C és SPI soros buszokhoz, Runt, Windows, Nth Edge, késleltetés, időkorlát)

Szállítás tartalma

4x passzív szonda RP2200 (200MHz)
Hálózati kábel
USB-kábel
BND-MSO/DS1000Z

Tudnivalók

A legújabb illesztőprogramok és szoftververziók ingyenesen letölthetők a gyártó webhelyéről.

A BND-MSO / DS1000Z ingyenes opciós köteg szerepel aktiválási kódként, vagy a funkciók már aktiválódtak a készüléken.
