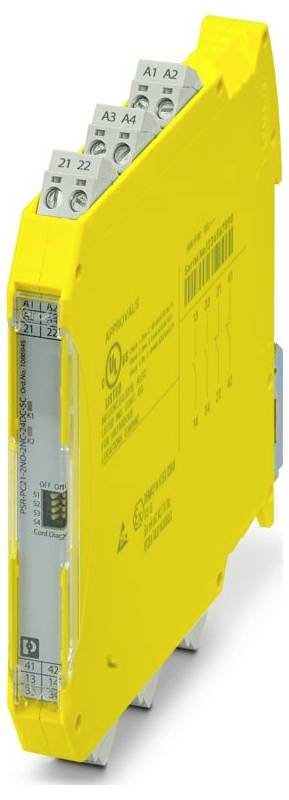

Name: Csatolórelé PSR-PC21-2NO-2NC-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 112.2 x 114.
Brand: Phoenix Contact
SKU: 3563444
Availability: BackOrder

Csatolórelé PSR-PC21-2NO-2NC-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 112.2 x 114.-0

Hasonló kivitel

Csomagolás

darab

Termék típus

Csatolórelé

Csatlakozó

Csavaros csatlakozó

Üzemi feszültség

24 V/DC

Gyártói szám

PSR-PC21-2NO-2NC-24DC-SC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 24. [K.]

Szám

Összesen (61 990 Ft / Darab)

61 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Produktfamilie: PSRmini
Csatlakozás: csavaros csatlakozóval
Schraubengewinde: M3
Anzugsdrehmoment: 0,6 Nm
Leiterquerschnitt flexibel: 0,2 mm² ... 2,5mm²
Leiterquerschnitt starr: 0,2 mm² ... 2,5mm²
Leiterquerschnitt AWG: 24 ... 12
Szélesség: 12,5 mm
Magasság: 112,2 mm
Mélység: 114,5 mm
Material Gehäuse: PA
Umgebungsbedingungen: Umgebungsbedingungen
Védelmi típus: IP20
Umgebungstemperatur (Betrieb): -40 °C ... 70 °C (Derating beachten)
Umgebungstemperatur (Lagerung/Transport): -40 °C ... 85 °C
Montageart: Tragschienenmontage
Isolationseigenschaften: Isolationseigenschaften
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Vibration (Betrieb): 10 Hz ... 150 Hz, 2g
Csupaszolási hossz: 7 mm
Einbaulage: vertikal oder horizontal
ATEX: ATEX
IECEx: IECEx
Kennzeichnung: Ex ec nC IIC T4 Gc
UL, USA / Kanada: UL, USA / Kanada
Maximale Verlustleistung bei Nennbedingung: 7,05 W (S1, S2, S3, S4 = ON, 2-kanalig belastet, UB = 30 V, US = 24 V, IS = 2*46 mA, IL² = 36 A, Rcontact = 0,05 Ω)
CE: CE
Zertifikat: 2022122304115696
Hinweis zur Anwendung: Nur für den industriellen Einsatz
Leiteranschluss: Leiteranschluss
Schaltfrequenz: max. 0,1 Hz
Montagehinweis: siehe Derating-Kurve
Einsatzhöhe: ≤ 2000 m (über NN)
Max. zul. Luftfeuchtigkeit (Betrieb): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Schock: 15g
Schutzbeschaltung: Serieller Verpolschutz | Suppressordiode 38,6 V
Statusanzeige: 2 x LED (grün)
Schaltspannung: min. 5 V DC;max. 30 V DC
Benennung: A1/A2, A3/A4
Anwendung: Sicher Ausschalten;High Demand;Low Demand;Ex
Versorgung: Versorgung
Farbe (Gehäuse): gelb (RAL 1018)
Einschaltstrom: min. 1 mA;max. 100 mA
Beschreibung des Ausgangs: 2 NC parallel, unverzögert, sicherheitsgerichtet, potenzialfrei
Kontaktausführung: 2 Rückmeldestrompfade
Grenzdauerstrom: 100 mA
Bemessungsisolationsspannung: 250 V AC
Bemessungssteuerstromkreisspeisespannung US: 24 V DC -20 % / +25 %
Bemessungssteuerspeisestrom IS: typ. 15 mA (pro Kanal (konfigurierbar));typ. 25 mA (pro Kanal (konfigurierbar));typ. 40 mA (pro Kanal (konfigurierbar));typ. 46 mA (pro Kanal (konfigurierbar))
Sicherheitstechnische Daten: Sicherheitstechnische Daten
Lebensdauer mechanisch: 10x 106 Schaltspiele
Rückfallzeit typisch: < 30 ms (bei Ansteuerung über A1 oder A3 bei US)
Kontaktmaterial: AgCuNi, + Au
Schaltvermögen: 4 A (24 V (DC13));4 A (250 V (AC15), Low-Demand);2 A (250 V (AC15), High-Demand)
Ausgangssicherung: 150 mA Flink
CCC / China-Ex: CCC / China-Ex
Relaistyp: Elektromechanisches Relais mit zwangsgeführten Kontakten nach IEC/EN 61810-3
Zeiten: Zeiten
Jellemzően Anzugszeit bei Us: < 70 ms (bei Ansteuerung über A1 oder A3 bei US)
Wiederbereitschaftszeit: 500 ms
Névleges üzemmód 100 % ED
Bemessungsstoßspannung / Isolierung: Sichere Trennung, verstärkte Isolierung 6,4 kV von (A1/A2, A3/A4, 21/22, 41/42) zu (13/14, 33/34) und zwischen (13/14) und (33/34);Basisisolierung 4 kV zwischen allen Strompfaden und Gehäuse;500 V-Trennung zwischen (A1/A2, A3/A4) und (21/22, 41/42)
Filterzeit: 2 ms (bei Spannungseinbrüchen bei Us)
Anzahl der Ausgänge: 2
Schaltleistung: min. 20 mW
Quadr. Summenstrom: 72 A2 (High-Demand, Derating beachten);32 A2 (Low-Demand, Derating beachten)
Sicherheitstechnische Daten: EN ISO 13849: Sicherheitstechnische Daten: EN ISO 13849
Performance Level (PL): e
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung (1oo1-Struktur): Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 1-kanaliger Beschaltung (1oo1-Struktur)
Safety Integrity Level (SIL): 2
Sicherheitstechnische Daten: IEC 61508 - Low-Demand bei 1-kanaliger Beschaltung (1oo1-Struktur): Sicherheitstechnische Daten: IEC 61508 - Low-Demand bei 1-kanaliger Beschaltung (1oo1-Struktur)
Sicherheitstechnische Daten: EN IEC 62061: Sicherheitstechnische Daten: EN IEC 62061
Schutzart Einbauort minimal: IP54
Max. zul. Luftfeuchtigkeit (Lagerung/Transport): 75 % (im Mittel, 85 % gelegentlich, keine Betauung)
Ansteuerung: 1- und 2-kanalig
Leistungsaufnahme an US: typ. 360 mW (pro Kanal (konfigurierbar));typ. 600 mW (pro Kanal (konfigurierbar));typ. 960 mW (pro Kanal (konfigurierbar));typ. 1,1 W (pro Kanal (konfigurierbar))
Stopp-Kategorie: 0
Sicherheitstechnische Daten: EN 50156-2: Sicherheitstechnische Daten: EN 50156-2
UL Ex, USA / Kanada: UL Ex, USA / Kanada
Umweltsimulationstest: Umweltsimulationstest
Relais: Freigabestrompfade (13/14, 33/34): Relais: Freigabestrompfade (13/14, 33/34)
Relais: Rückmeldestrompfade (21/22, 41/42): Relais: Rückmeldestrompfade (21/22, 41/42)
Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung (1oo2-Struktur): Sicherheitstechnische Daten: IEC 61508 - High-Demand bei 2-kanaliger Beschaltung (1oo2-Struktur)
Sicherheitstechnische Daten: IEC 61508 - Low-Demand bei 2-kanaliger Beschaltung (1oo2-Struktur): Sicherheitstechnische Daten: IEC 61508 - Low-Demand bei 2-kanaliger Beschaltung (1oo2-Struktur)

Csomagolás: darab

Termék típus: Csatolórelé

Gyártói szám: PSR-PC21-2NO-2NC-24DC-SC

Csatlakozó: Csavaros csatlakozó

Üzemi feszültség: 24 V/DC

Megszólalási idő: 70 ms

Érintkező típus: 2 nitó

Kapcsolási feszültség (max.): 250 V DC/AC
30 V/DC

Teljesítmény szint: PL e

Safety Integrity Level: SIL 2

Jellemzők: Visszajelzőáram-úttal

: IP20

Üzemi hőmérséklet (min.): -40 °C

Üzemi hőmérséklet (max.): 70 °C

Mélység: 114.5 mm

Szélesség: 12.5 mm

Magasság: 112.2 mm

Méret: (Sz x Ma x Mé) 12.5 x 112.2 x 114.5 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3563444 Csatolórelé PSR-PC21-2NO-2NC-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 112.2 x 114.

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3563444 Csatolórelé PSR-PC21-2NO-2NC-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 2 nitó (Sz x Ma x Mé) 12.5 x 112.2 x 114.

Leírás

Koppelrelais für SIL 3 High- und Low-Demand-Anwendungen, koppelt digitale Ausgangssignale an die Peripherie, 2 unabhängig ansteuerbare Freigabestrompfade, 2 Rückmeldestrompfade, Safe-State-Off-Anwendungen, Testpulsfilter, steckbare Schraubklemme
