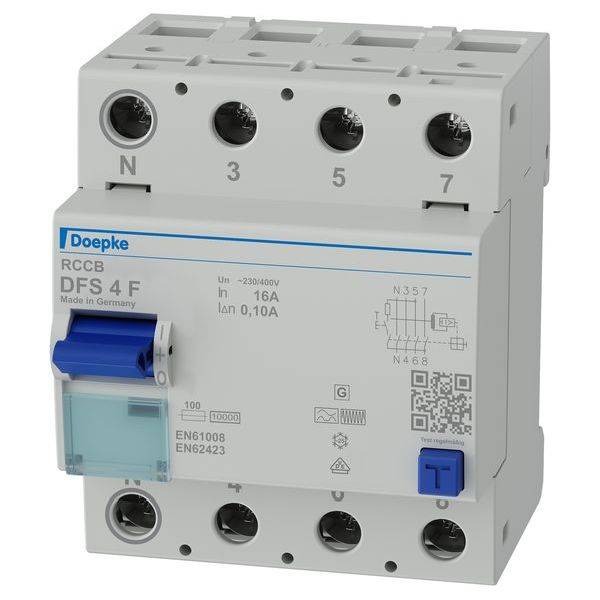

Doepke 09115820 FI védőkapcsoló Kevert frekvenciához F

A maradékáram-megszakítók (RCCB) lekapcsolják az áramot, ha veszélyesen nagy maradékáram lép fel. Ily módon megvédi az embereket, az állatokat és a rendszereket. A DFS 4 két- vagy négypólusú hibaáram-megszakítók egy- vagy háromfázisú hálózatokhoz. A standard változatban a kompakt eszközök négy modul szélesek. Számos különböző hibaárammal és kivitellel kaphatók, 125 A névleges áramerősségig. A nagy kétszintes kapcsok nagy vezeték-keresztmetszeteket is fogadhatnak. A többfunkciós kapcsoló kioldott helyzete megkönnyíti a hibaelhárítást. Az ingyenes címkeszoftver segít a címkézésben. Az F típusú kapcsolók kevert frekvenciára érzékenyek. A hálózati feszültségtől függetlenül védelmet nyújtanak az impulzus- és váltóáramokkal, valamint az 50 Hz-től eltérő vegyes frekvenciájú maradékárakkal szemben. Ellenállóbbak a túlfeszültséggel és zivatarokkal szemben. A szabványos kivitelű eszközök 230, 400 V, V névleges feszültségű és 50 Hz névleges frekvenciájú áramkörök felügyeletére szolgálnak. Tulajdonságok: érzékeny a hálózati frekvencia váltakozó és pulzáló egyenáramára (A típus), valamint az 50 Hz-től eltérő vegyes frekvenciájú váltakozó maradékárakra; nagy ellenállás a túlfeszültség-maradékáramokkal és a hálózati feszültség által vezérelt követő áramimpulzusokkal szemben; kis méret minden névleges áramhoz; nagy rövidzárlati szilárdság; kétoldalas emeletes sorkapcsok nagy vezeték-keresztmetszethez és síncsatlakozáshoz; kapcsolási helyzetjelző; Nézőablak címkék számára; Többfunkciós kapcsológomb három pozícióval: "be", "ki", "kioldott"; Csatlakozás C1 nullavezető pozíció a bal oldalon; Szerelés típusa: gyorsrögzítés szerelősínre; Bármilyen beépítési helyzet; Betáplálási irány tetszőleges; Alkalmazási területek: Modern házszerelések LED világítási rendszerekkel és egyfázisú frekvenciaváltókkal; Ideális olyan rendszerekhez, ahol az A típusú RCCB-k hajlamosak téves kioldásra a túlfeszültség-maradékáramok miatt; Kereskedelmi és ipari létesítmények TN-S, TT és TN-CS rendszerekkel, amelyekben a teljesítményelektronikai berendezéseket galvanikus hálózati leválasztás nélkül használják, mint például: B. kapcsolóüzemű tápegységek, nagyfrekvenciás átalakítók, fotovoltaikus és UPS rendszerek transzformátor nélküli inverterekkel; A TN-C hálózatokban és a rendszerek védelmére való felhasználás kizárt. amelyben az elektronikus berendezések sima egyenáramokat okozhatnak. Itt nincs átfogó védelem. Ilyen alkalmazásokhoz ajánljuk AC/DC érzékeny hibaáram-megszakítóinkat (B vagy B+ típus); Megjegyzések: 50 Hz-es váltakozó áramú hálózatokban használható; Nem használható egyenáramú hálózatokban vagy vezérelt elektromos berendezések kimeneti oldalán, mint például: B. frekvenciaváltók.
