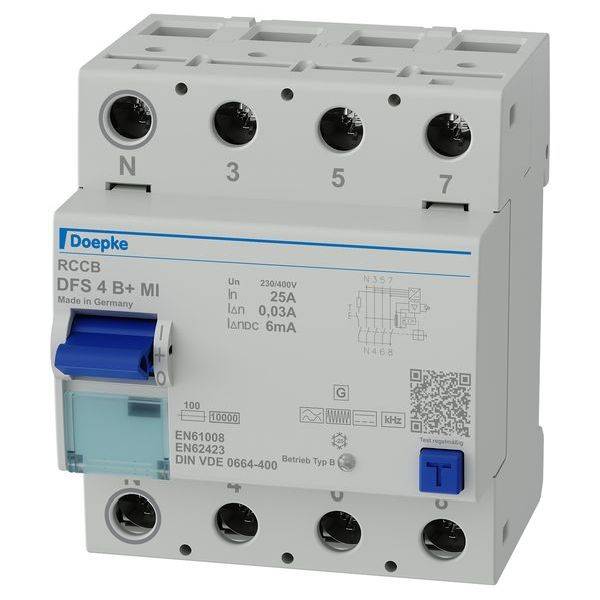

Doepke 09124889 FI védőkapcsoló B+

A maradékáram-megszakítók (RCCB) lekapcsolják az áramot, ha veszélyesen nagy maradékáram lép fel. Ily módon megvédi az embereket, az állatokat és a rendszereket. A DFS 4 két- vagy négypólusú hibaáram-megszakítók egy- vagy háromfázisú hálózatokhoz. A standard változatban a kompakt eszközök négy modul szélesek. Számos különböző hibaárammal és kivitellel kaphatók, 125 A névleges áramerősségig. A nagy kétszintes kapcsok nagy vezeték-keresztmetszeteket is fogadhatnak. A többfunkciós kapcsoló kioldott helyzete megkönnyíti a hibaelhárítást. Az ingyenes címkeszoftver segít a címkézésben. A B+ típusú hibaáram-megszakítók AC/DC érzékenyek. Védelmet nyújtanak az impulzus- és váltóáramok, a vegyes frekvenciájú maradékáramok és az egyenletes egyenáram ellen. Zökkenőmentesen érzékelik az összes frekvenciájú maradék áramot 20 kHz-ig, 420 mA maximális kioldási küszöb mellett. A kapcsolók ezért fokozott tűzvédelmet kínálnak. Az MI-verziójú hibaáram-megszakítók (mobil telepítések) könnyen csatlakoztathatók az A típusú vagy ismeretlen RCCB-k után. Sima egyenáramú maradékáramokat oldanak meg> = 6 mA, és így biztosítják a felfelé irányuló hibaáram-megszakítók védelmi funkcióját. A szabványos kivitelű eszközök 230, 400 V, V névleges feszültségű és 50 Hz névleges frekvenciájú áramkörök felügyeletére szolgálnak. Tulajdonságok: 6 mA kioldási küszöb a sima DC maradékáramokhoz; Teljes áramra érzékeny maradékáramokra 0 Hz (sima egyenáram) és 20 kHz közötti frekvenciájú és vegyes frekvenciájú; Tűzvédelem a VDE 0100-420 szerint; Hálózati feszültségfüggetlen kioldás A típusú maradékáramokhoz; 50 Hz-től eltérő frekvenciájú egyenletes egyen-maradékáramok és váltakozó maradékáramok feszültségfüggő érzékelése; teljes funkcionalitás legalább 50 V AC hálózati feszültséggel bármely két aktív vezetéken; kis méret minden névleges áramhoz; nagy rövidzárlati szilárdság; kétoldalas emeletes sorkapcsok nagy vezeték-keresztmetszethez és síncsatlakozáshoz; kapcsolási helyzetjelző; Nézőablak címkék számára; Többfunkciós kapcsológomb három pozícióval: "be", "ki", "kioldott"; Csatlakozás C1 nullavezető pozíció a bal oldalon; Szerelés típusa: gyorsrögzítés szerelősínre; Bármilyen beépítési helyzet; Táplálkozás lehetőleg felülről; Alkalmazási területek: Ideális mobil felhasználásra áramelosztó rendszerekben, pl. B. bérelhető készülékek esetében, ahol ismeretlen típusú RCCB-k vannak felfelé. Az alacsony egyenáramú kioldási határ miatt az MI változat teljes áramra érzékeny RCCB-jei A vagy F típusú RCCB mögött is működtethetők; Kereskedelmi és ipari, valamint mobil telepítések TN-S, TT és TN-CS rendszerekkel, amelyekben a teljesítményelektronikai berendezéseket galvanikus hálózati leválasztás nélkül használják, mint pl. Pl. frekvenciaváltók, kapcsolóüzemű tápegységek, nagyfrekvenciás tápegységek. Fotovoltaikus és UPS rendszerek transzformátor nélküli inverterekkel; Tűzveszélyes helyiségek.

Ez a szöveg gépi fordítással készült.
