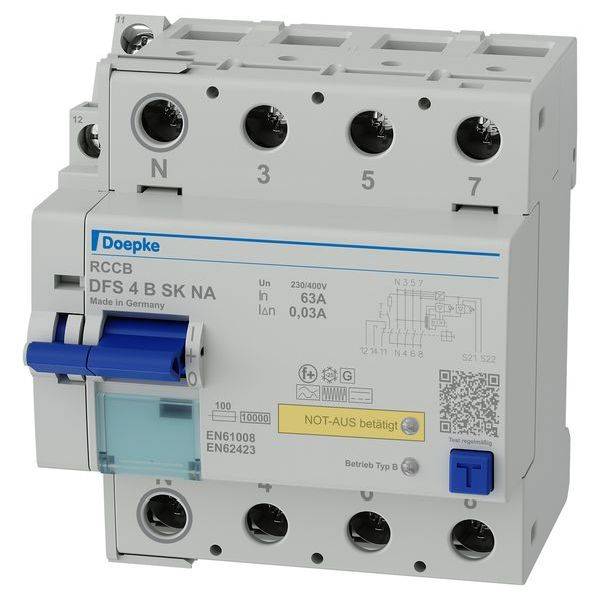

Doepke 09144861 FI védőkapcsoló Minden áramra érzékeny FI B 0.03 A

A maradékáram-megszakítók (RCCB) lekapcsolják az áramot, ha veszélyesen nagy maradékáram lép fel. Ily módon megvédi az embereket, az állatokat és a rendszereket. A DFS 4 két- vagy négypólusú hibaáram-megszakítók egy- vagy háromfázisú hálózatokhoz. A standard változatban a kompakt eszközök négy modul szélesek. Számos különböző hibaárammal és kivitellel kaphatók, 125 A névleges áramerősségig. A nagy kétszintes kapcsok nagy vezeték-keresztmetszeteket is fogadhatnak. A többfunkciós kapcsoló kioldott helyzete megkönnyíti a hibaelhárítást. Az ingyenes címkeszoftver segít a címkézésben. A B típusú kapcsolók AC/DC érzékenyek a 0 Hz (sima egyenáramú maradékáram) és 150 kHz közötti frekvenciákon. Ellenállóbbak a túlfeszültséggel és zivatarokkal szemben. Az SK sorozat hibaáram-megszakítói a hibaáram elleni védelmet és a rendszer magas rendelkezésre állását biztosítják. Alacsonyabb válaszérzékenység jellemzi őket magasabb frekvenciákon. Az SK jelleggörbe olyan rendszerekhez van optimalizálva, amelyekben nincs szükség tűzvédelemre. A hibaáram-megszakító NA változatban (NA VÉSZLEÁLLÍTÁS esetén) használható például: B. Vészhelyzetben történő kikapcsoláshoz gombok csatlakoztathatók. A beépített LED jelzi a vészkioldást gombbal vagy vezetékszakadással. A hibaáram-megszakító csak a hiba elhárítása után kapcsolható újra. Több RCCB is csatlakoztatható párhuzamosan. Tulajdonságok: nagy ellenállás az üzemi szivárgásokkal és maradékáramokkal szemben 1 kHz-től kezdődően; Teljes áramra érzékeny maradékáramokra 0 Hz (sima egyenáram) és 150 kHz közötti frekvenciájú és vegyes frekvenciájú; Hálózati feszültségfüggetlen kioldás A típusú maradékáramokhoz; 50/60 Hz-től eltérő frekvenciájú egyenletes egyen-maradékáramok és váltakozó maradékáramok feszültségfüggő érzékelése; teljes funkcionalitás legalább 50 V AC hálózati feszültséggel bármely két aktív vezetéken; VÉSZLEÁLLÍTÁS funkcióval a működtetőelemekkel történő ki- vagy kioldáshoz; A VÉSZLEÁLLÍTÁS funkció figyelése vezetékszakadás esetén és LED-del történő kijelzés; kis méret minden névleges áramhoz; nagy rövidzárlati szilárdság; kétoldalas emeletes sorkapcsok nagy vezeték-keresztmetszethez és síncsatlakozáshoz; kapcsolási helyzetjelző; Nézőablak címkék számára; Többfunkciós kapcsológomb három pozícióval: "be", "ki", "kioldott"; Csatlakozás C1 nullavezető pozíció a bal oldalon; Szerelés típusa: gyorsrögzítés szerelősínre; Bármilyen beépítési helyzet; takarmány felülről; Alkalmazási területek: Kereskedelmi és ipari létesítmények TN-S, TT és TN-CS rendszerekkel, amelyekben a teljesítményelektronikai berendezéseket galvanikus hálózati leválasztás nélkül használják, mint pl. Pl. frekvenciaváltók, kapcsolóüzemű tápegységek, nagyfrekvenciás átalakítók, fotovoltaikus és UPS rendszerek transzformátor nélküli inverterekkel; Az NA sorozatú RCCB-k különösen alkalmasak olyan rendszerekben, amelyekben leválasztó tulajdonságú VÉSZLEÁLLÍTÁSI áramkört kell biztosítani. mint például B. osztálytermekben vagy termelő létesítményekben; Megjegyzések: 50 Hz-es váltakozó áramú hálózatokban használható; RCCB más frekvenciákhoz kérésre; Nem használható egyenáramú hálózatokban vagy vezérelt elektromos berendezések kimeneti oldalán, mint például: B. frekvenciaváltók.

Ez a szöveg gépi fordítással készült.
