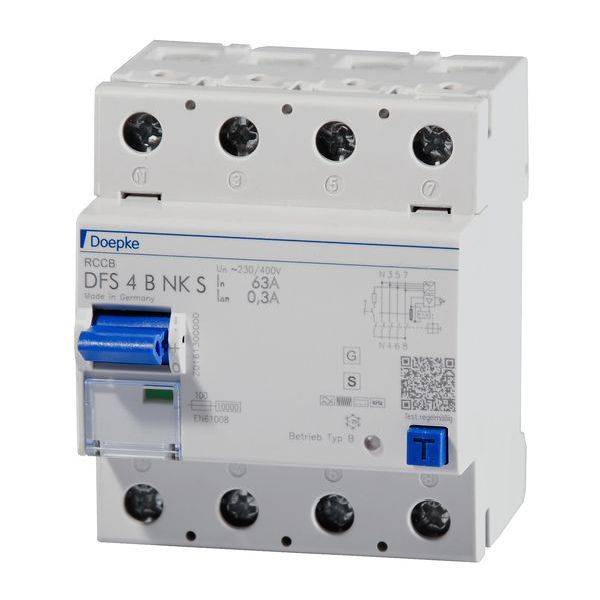

Doepke 09146979 09146979 FI védőkapcsoló Minden áramra érzékeny FI B 0.3 A

A maradékáram-megszakítók (RCCB) lekapcsolják az áramot, ha veszélyesen nagy maradékáram lép fel. Ily módon megvédi az embereket, az állatokat és a rendszereket. A DFS 4 két- vagy négypólusú hibaáram-megszakítók egy- vagy háromfázisú hálózatokhoz. A standard változatban a kompakt eszközök négy modul szélesek. Számos különböző hibaárammal és kivitellel kaphatók, 125 A névleges áramerősségig. A nagy kétszintes kapcsok nagy vezeték-keresztmetszeteket is fogadhatnak. A többfunkciós kapcsoló kioldott helyzete megkönnyíti a hibaelhárítást. Az ingyenes címkeszoftver segít a címkézésben. A B típusú kapcsolók AC/DC érzékenyek a 0 Hz (sima egyenáramú maradékáram) és 150 kHz közötti frekvenciákon. Ellenállóbbak a túlfeszültséggel és zivatarokkal szemben. Az NK sorozat minden áramra érzékeny hibaáram-megszakítói klasszikus, 300 mA-es tűzvédelmet kínálnak 0 és 150 kHz közötti frekvencián. Tűzveszélyes helyiségekre optimalizálták. A szakaszos elosztású rendszerekben szelektív hibaáram-megszakítókat használnak. Hiba esetén csak az a kapcsoló kapcsol ki, amelynek rendszerrészében a hibaáram van. A szelektív RCCB tűz- és hibavédelmet kínál (közvetett érintés esetén), de nem kiegészítő védelmet (közvetlen érintés, személyi védelem). A szabványos kivitelű eszközök 230, 400 V, V névleges feszültségű és 50 Hz névleges frekvenciájú áramkörök felügyeletére szolgálnak. Tulajdonságok: minden pillanatnyi RCCB-re szelektív; Teljes áramra érzékeny maradékáramokra 0 Hz (sima egyenáram) és 150 kHz közötti frekvenciájú és vegyes frekvenciájú; Hálózati feszültségfüggetlen kioldás A típusú maradékáramokhoz; 50/60 Hz-től eltérő frekvenciájú egyenletes egyen-maradékáramok és váltakozó maradékáramok feszültségfüggő érzékelése; teljes funkcionalitás legalább 50 V AC hálózati feszültséggel bármely két aktív vezetéken; kis méret minden névleges áramhoz; nagy rövidzárlati szilárdság; kétoldalas emeletes sorkapcsok nagy vezeték-keresztmetszethez és síncsatlakozáshoz; kapcsolási helyzetjelző; Nézőablak címkék számára; Többfunkciós kapcsológomb három pozícióval: "be", "ki", "kioldott"; Csatlakozás C1 nullavezető pozíció a bal oldalon; Szerelés típusa: gyorsrögzítés szerelősínre; Bármilyen beépítési helyzet; Táplálkozás lehetőleg felülről; Alkalmazási területek: Főelosztók kiterjedt tápegységekben TN-S, TT és TN-CS rendszerekkel, amelyek alelosztásaiban teljesítményelektronikai berendezéseket használnak vagy csatlakoztathatnak, mint pl. Például frekvenciaváltók, kapcsolóüzemű tápegységek, nagyfrekvenciás átalakítók, UPS-ek és fotovoltaikus rendszerek. A legtöbb esetben szelektív hibaáram-megszakítók védik a kábeleket a főelosztástól az alelosztókig; Megjegyzések: 50 Hz-es váltakozó áramú hálózatokban használható; RCCB más frekvenciákhoz kérésre; Nem használható egyenáramú hálózatokban vagy vezérelt elektromos berendezések kimeneti oldalán, mint például: B. frekvenciaváltók; Az RCCB szelektivitásának biztosítása érdekében. A szelektív RCCB névleges maradékáramát legalább egy szinttel magasabbra kell választani, mint a lefelé irányuló pillanatnyi kapcsolóé.
