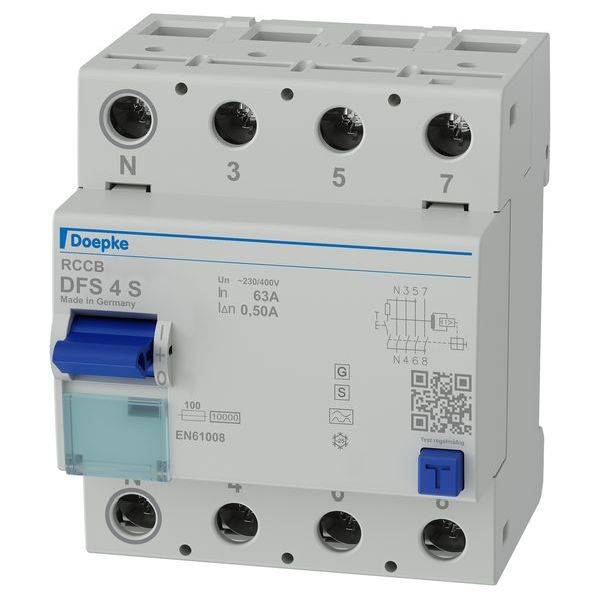

Doepke 09147905 FI védőkapcsoló A

A maradékáram-megszakítók (RCCB) lekapcsolják az áramot, ha veszélyesen nagy maradékáram lép fel. Ily módon megvédi az embereket, az állatokat és a rendszereket. A DFS 4 két- vagy négypólusú hibaáram-megszakítók egy- vagy háromfázisú hálózatokhoz. A standard változatban a kompakt eszközök négy modul szélesek. Számos különböző hibaárammal és kivitellel kaphatók, 125 A névleges áramerősségig. A nagy kétszintes kapcsok nagy vezeték-keresztmetszeteket is fogadhatnak. A többfunkciós kapcsoló kioldott helyzete megkönnyíti a hibaelhárítást. Az ingyenes címkeszoftver segít a címkézésben. Az A típusú kapcsolók impulzus- és váltóáram-érzékenyek. Ez a funkció független a hálózati feszültségtől. A szakaszos elosztású rendszerekben szelektív hibaáram-megszakítókat használnak. Hiba esetén csak az a kapcsoló kapcsol ki, amelynek rendszerrészében a hibaáram van. A szelektív RCCB tűz- és hibavédelmet kínál (közvetett érintés esetén), de nem kiegészítő védelmet (közvetlen érintés, személyi védelem). A szabványos kivitelű eszközök 230, 400 V, V névleges feszültségű és 50 Hz névleges frekvenciájú áramkörök felügyeletére szolgálnak. Jellemzők: Válaszkésleltetés a szelektív végrehajtáshoz; nagy ellenállás a túlfeszültség-maradékáramokkal és a hálózati feszültség által vezérelt követő áramimpulzusokkal szemben; Hálózati és segédfeszültségtől független kioldás; érzékeny a váltakozó és pulzáló egyenáramokra (A típus) kis méret minden névleges áramhoz; nagy rövidzárlati szilárdság; kétoldalas emeletes sorkapcsok nagy vezeték-keresztmetszethez és síncsatlakozáshoz; kapcsolási helyzetjelző; Nézőablak címkék számára; Többfunkciós kapcsológomb három pozícióval: "be", "ki", "kioldott"; Csatlakozás C1 nullavezető pozíció a bal oldalon; Szerelés típusa: gyorsrögzítés szerelősínre; Bármilyen beépítési helyzet; Betáplálási irány tetszőleges; Alkalmazási területek: Főelosztások kiterjedt tápegységekben TN-S, TT és TN-CS rendszerekkel, pl. Például kempingekhez, kikötőkhöz, kertekbe, bemutatóterületekre. A szelektív hibaáram-megszakítók védik a kábeleket a főelosztótól az alelosztókig; Nem használható TN-C hálózatokban és olyan rendszerek védelmére, amelyekben az elektronikus berendezések egyenletes egyenáramot vagy 50 Hz-től eltérő frekvenciájú maradékáramot okozhatnak. Itt nincs átfogó védelem. Ilyen alkalmazásokhoz ajánljuk AC/DC érzékeny hibaáram-megszakítóinkat (B vagy B+ típus); Megjegyzések: Az RCCB szelektivitásának biztosítása érdekében. A szelektív RCCB névleges maradékáramát legalább egy fokkal magasabbra kell választani, mint a lefelé irányuló pillanatkapcsolóé.

Ez a szöveg gépi fordítással készült.
