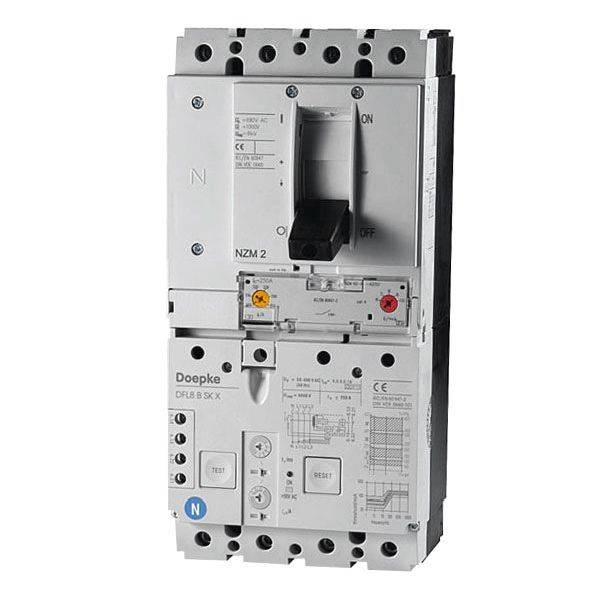

Doepke 09209784 FI védőkapcsoló Minden áramra érzékeny FI B 0.3 A

A maradékáram-védelemmel (CBR) ellátott megszakítók nagy áramot kapcsolnak, megvédik a berendezéseket, kábeleket és vezetékeket a túláramtól és az embereket az áramütéstől. A DFL 8 kompakt készülékek beépített segédkapcsolókkal és csatlakozókapcsokkal a nagy kábelkeresztmetszetekhez. A B típusú kapcsolók AC/DC érzékenyek a 0 Hz (sima egyenáramú maradékáram) és 150 kHz közötti frekvenciákon. Ellenállóbbak a túlfeszültséggel és zivatarokkal szemben. SK jelleggörbével ellátott kapcsolók a hibaáram-védelem és a rendszer magas rendelkezésre állása érdekében. Alacsonyabb válaszérzékenység jellemzi őket magasabb frekvenciákon. Ezzel nagyrészt elkerülhető a szivárgó áramok miatti nem kívánt kioldás. Ennek a változatnak a kapcsolóival a hibareakció áram egyedileg, lépésenként állítható be az adott alkalmazáshoz (0,3 A, 0,5 A, 1 A). Ennek megfelelően a limitált válaszadási idő is fokozatosan módosítható. Ez lehetővé teszi egy szelektív hibaáram-védelmi áramkör megvalósítását lépcsőzetes elosztású rendszerekben. A szabványos kivitelű eszközök 230, 400 V, V névleges feszültségű és 50 Hz névleges frekvenciájú áramkörök felügyeletére szolgálnak. Tulajdonságok: állítható névleges maradékáram; Névleges áramok 100 A és 250 A között; Névleges feszültség 230 V, 400 V AC; négypólusú; Maradékáram-érzékelés a sima egyenáramhoz, valamint a váltakozó és pulzáló egyenáramokhoz; nagy tolerancia a segédfeszültség ingadozásaival szemben a B típusú maradékáramok észlelésekor; Hálózati és segédfeszültségtől független kioldás A típusú maradékáram és túláram esetén; nagy rövidzárlati megszakító képesség; Csatlakozókapcsok 185 mm2-ig; A pillanatnyi és késleltetett túláram-kioldás küszöbértékei állíthatók; nagy túlfeszültség-ellenállás, azaz csekély hajlam a tranziens hibaáramok miatti téves kioldásra; Beépített segédkapcsoló; Szerelés típusa: szerelőlapra szerelés; Bármilyen beépítési helyzet; takarmány alulról; Alkalmazási területek: lépcsőzetes áramellátó rendszerek TN-S, TT és TN-CS hálózatokkal nagy zárlati teljesítménnyel funkcionális épületekben és iparban; Informatikai hálózatokban a CBR maradékáram-kioldása biztosítható a második földzárlat esetén történő leállításhoz; AC-érzékeny maradékáram-kioldója miatt ez az AC-érzékeny CBR különösen alkalmas elektronikus berendezésekkel rendelkező rendszerek védelmére. amelyek a bemeneti oldalon nincsenek galvanikusan leválasztva a hálózatról; A TN-C hálózatok maradékáram-védelemre való felhasználása kizárt.

Ez a szöveg gépi fordítással készült.
