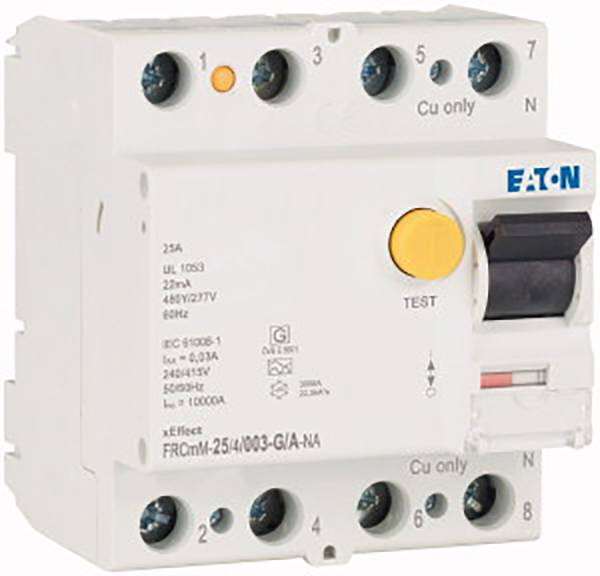

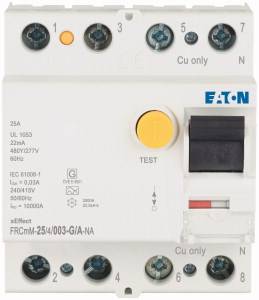

Eaton Y7-167107 FRCMM-25/4/003-G/A-NA FI védőkapcsoló 3 fázisú G/A 25 A 0.03 A
Termék típus
FI védőkapcsoló
Kioldási karakterisztika
G/A
Bemérési differenciál áram
0.03 A
Névleges áramerősség, kerekítve
25 A
Névleges áram
25 A
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Műszaki adatok
- Termék típus
FI védőkapcsoló
- Kioldási karakterisztika
G/A
- Bemérési differenciál áram
0.03 A
- Névleges áram
25 A
- Névleges áramerősség, kerekítve
25 A
- Kivitel
3 fázisú
- Kivitel
3 pólus + N
- Tartalom
1 db
DIN rail
70.5 mm
25 A
480 V
440 V
4
0.03 A
A
FALSE
10 kA
3 kA
2
4
TRUE
FALSE
50/60 Hz
IP20
1.5-35 mm²
1.5-16 mm²
TRUE
25-40 °C
TRUE
4
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 2622176 Eaton Y7-167107 FRCMM-25/4/003-G/A-NA FI védőkapcsoló 3 fázisú G/A 25 A 0.03 A
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2622176 Eaton Y7-167107 FRCMM-25/4/003-G/A-NA FI védőkapcsoló 3 fázisú G/A 25 A 0.03 A
Információ
Információ 2622176 Eaton Y7-167107 FRCMM-25/4/003-G/A-NA FI védőkapcsoló 3 fázisú G/A 25 A 0.03 A
Leírás
Dizájn
Feszültségfüggetlen maradékáram-megszakító ipari és kereskedelmi alkalmazásokhoz, nagy névleges áramerősséggel
Dupla komfortbilincs (emelő/pofa), mindkét oldalon
Érintkező helyzetjelző piros-zöld
A kapcsoló funkciója helyzetfüggetlen
Tanácsok a használathoz
A hibaáram-megszakító és kioldása független a hálózati feszültségtől (VI), és minden hozzáférési helyen használható. A hibaáram-megszakító alkalmas hibavédelem, kiegészítő védelem és/vagy tűzvédelem biztosítására. A megfelelő telepítési előírások követelményei érvényesek (pl.: IEC/EN 60364)
Ellenőrző gomb
A „T” tesztgombot 6 havonta meg kell nyomni. Erről a körülményről és felelősségéről a rendszerirányítót igazolhatóan tájékoztatni kell. Speciális körülmények között (pl. párás és/vagy poros környezetben, szennyező és/vagy korrozív körülmények között, nagy hőmérséklet-ingadozású környezetben, olyan berendezésekben, ahol fennáll a kapcsolókészülékek és/vagy légköri kisülések miatti túlfeszültség kockázata, mobil tápegységek) havi vizsgálat javasolt. A telepítési előírások előírásai a speciális alkalmazásokra és környezetekre vonatkoznak. Ha a kapcsolókészülék egyidejűleg piros és sárga LED-et mutat, a
Megnyomja a Teszt gombot, és kövesse az összeszerelési útmutatóban leírt lépéseket.
A "T" tesztgomb megnyomásával csak a maradékáram (FI) megszakító működését teszteli. Ez a teszt nem helyettesíti a földelési ellenállás mérését (RE), sem a megfelelőt
A védővezeték állapotának ellenőrzése, amelyet külön kell elvégezni.
