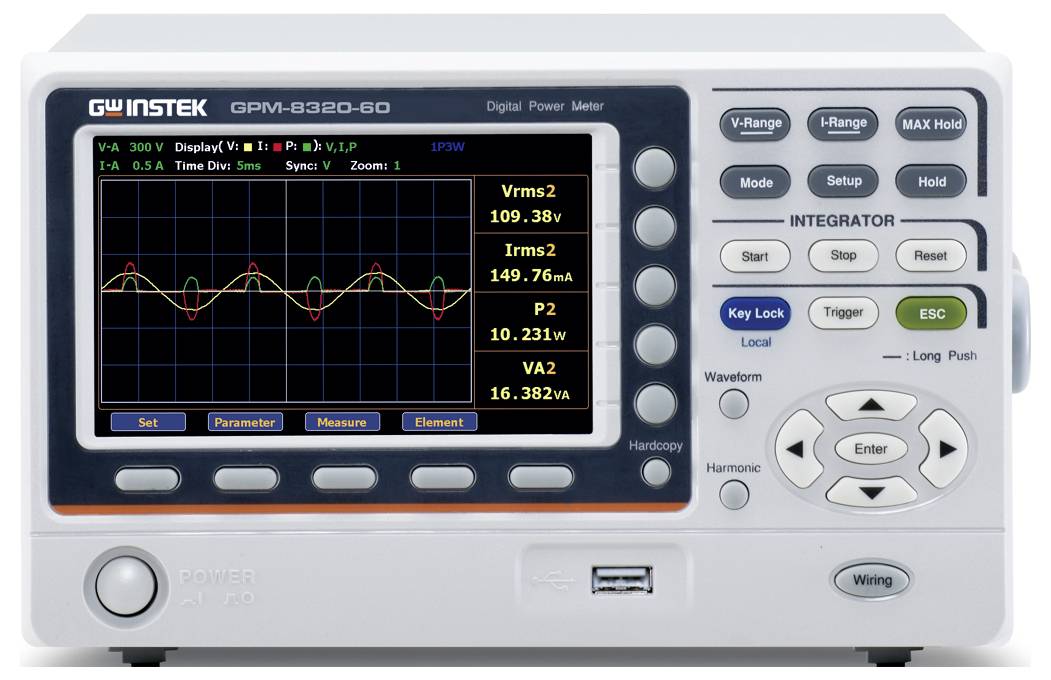

Name: GW Instek GPM-8320-60 (CE) GPIB/DA12 hálózat analizáló készülék 3 fázisú Energiamérések, Grafikus kijelző, adatgyűjtő fu
Brand: GW Instek
SKU: 3439052
Availability: BackOrder

GW Instek GPM-8320-60 (CE) GPIB/DA12 hálózat analizáló készülék 3 fázisú Energiamérések, Grafikus kijelző, adatgyűjtő fu-0

Hasonló kivitel

Adatlap (PDF)

Összesen (1 957 990 Ft / Darab)

1 957 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

GW Instek GPM-8320-60 (CE) GPIB/DA12 digitális teljesítménymérő

Nagy áramerősség és pontosság: Egyenáram mérése akár 60 A-ig (garantált) ±(a mért érték 0,1%-a + a tartomány 0,05%-a) pontossággal.
Széles választék: Egyenáramú és 0,1 Hz-től 100 kHz-ig mér.
Sokoldalú kijelző: 5 hüvelykes TFT LCD kijelző 5 számjegyű leolvasásokkal és 25 teljesítménymérési paraméterrel.
Elemző függvények: Hullámalak kijelzés (V/I/P) és harmonikus elemzés 50. harmonikusig (IEC61000-4-7 szabványnak megfelelően).
Rugalmas vezetékezés: Támogatja az 1P3W, 3P3W, 3P4W és 3V3A módokat.
Adatgyűjtés: Belső memória 10 000 adatnapló tárolására.
Átfogó interfészek: Standard RS-232C, USB (eszköz/host), LAN; opcionális GPIB és digitális I/O (DA12).
Automatizált mérés: Automatikus tartományváltás integrált mérésekhez és testreszabható tartományváltás

Műszaki adatok

Sávszélesség (feszültség/áram): DC, 0,1 Hz - 100 kHz
Letapogatási ráta: 300 kHz
Kijelző felbontása: 5 számjegy
Bemeneti ellenállás (feszültség): kb. 2 MΩ
Bemeneti ellenállás (áram, közvetlen bemenet): kb. 1,65 MΩ
Maximális bemenet (feszültség): 1000 V
Maximális bemenet (áram): 70 A (csúcs 150 A), garantált specifikáció 65 A közvetlen bemenet esetén 1 A és 60 A között
Harmonikus analízis: Igen, az 50. rendig
Teljes harmonikus torzítás: Igen
Mérési paraméterek: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDITH, MHDCR
Hullámforma kijelző: V (feszültség), I (áram), P (teljesítmény)
Külső áramérzékelő bemenet: Igen (EXT1/EXT2)
Belső memória: 10 000 adatnapló
Automatikus tartományváltás: Integrációs módhoz
Kijelző frissítési gyakorisága: 0,1 s/0,25 s/0,5 s/1 s/2 s/5 s/10 s/20 s
Amplitúdó tényező: 3 vagy 6 (6A) választható

Termék típus: hálózat analizáló készülék

Mérési kategória: CAT II 600 V

Kijelző: 5 hüvelykes TFT LCD (800x480)

Fázisfelismerés: Igen

Védővezeték felismerés: Nem

: Gyári standard (tanúsítvány nélkül)

Tápellátás: AC 100V - 240V, 50Hz - 60Hz; Fogyasztás max. 35 VA

Méret: (H x Sz x Ma) 40.25 x 22 x 13.2 cm

Súly: 3.4 kg

Mérésmód: 3 fázisú

Jellemzők: Energiamérések
Grafikus kijelző
adatgyűjtő funkcióval

Szélesség: 22 cm

Magasság: 13.2 cm

Hossz: 40.25 cm

Csatlakozók: LAN
RS-232C
USB-Host
USB-Device

Dokumentumok és letöltések

Adatlap

Adatlap 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 hálózat analizáló készülék 3 fázisú Energiamérések, Grafikus kijelző, adatgyűjtő fu

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 hálózat analizáló készülék 3 fázisú Energiamérések, Grafikus kijelző, adatgyűjtő fu

Leírás

A GW Instek GPM-8320-60/GPM-8330-60 modellek a meglévő háromfázisú GPM-8320/GPM-8330 teljesítménymérők továbbfejlesztett változatai. A GPM-8320-60 2 bemeneti elemmel rendelkezik, míg a GPM-8330-60 3 bemeneti elemet biztosít. A hozzáadott „-60” szimbólum azt jelenti, hogy a maximális egyenáramú bemeneti áram elérheti a 70 A-t (a 60 A a garantált specifikáció), ami nemcsak a nagyáramú teljesítménymérési alkalmazásokat javítja, hanem az áramváltó költségeit is megtakarítja a meglévő modellekhez képest.

Ezek a modellek DC mérési sávszélességgel, 0,1 Hz-től 100 kHz-ig terjednek, 16 bites A/D átalakítókkal és 300 kHz-es mintavételi frekvenciával vannak felszerelve. Egy 5 hüvelykes TFT LCD kijelző, 5 számjegyű leolvasások, 25 különböző teljesítménymérési paraméter és nagy pontosságú mérési képességek is szerepelnek benne.

A GPM-8320-60/GPM-8330-60 modellek hullámforma-kijelző funkciókat (feszültség/áram/teljesítmény), integrációs mérési funkciót, többrendű harmonikusok mérését és elemzését (az 50 Hz / 60 Hz mérés megfelel az IEC61000-4-7 szabvány követelményeinek), külső érzékelő bemeneti csatlakozókat és különféle kommunikációs interfészeket is kínálnak. Ezek a funkciók egyértelmű, kényelmes és pontos teljesítménymérést biztosítanak a felhasználóknak, így kategóriájukban a leggazdagabb és legköltséghatékonyabb teljesítménymérők.

Ez a szöveg gépi fordítással készült.
