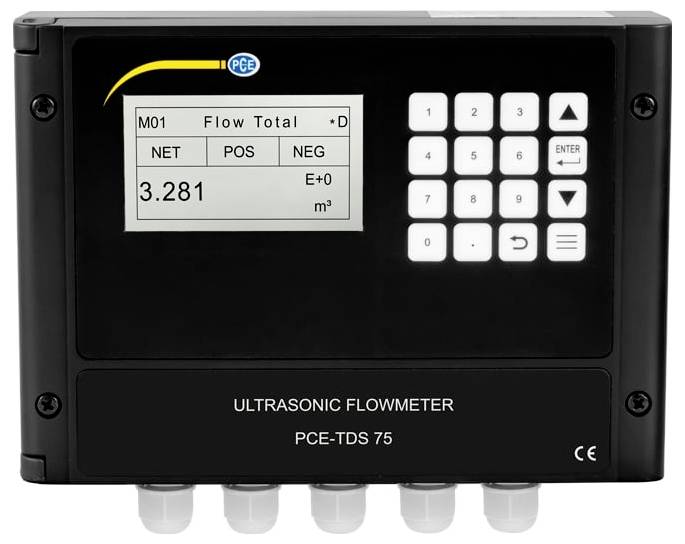

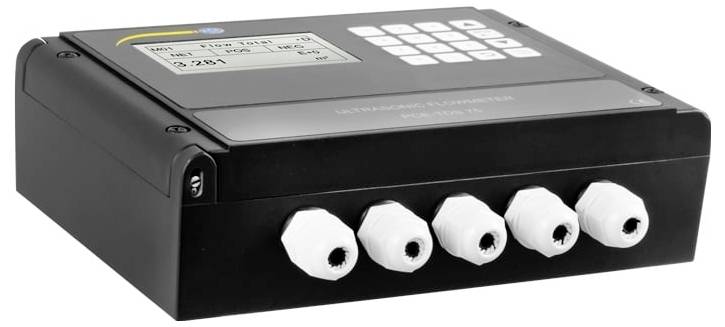

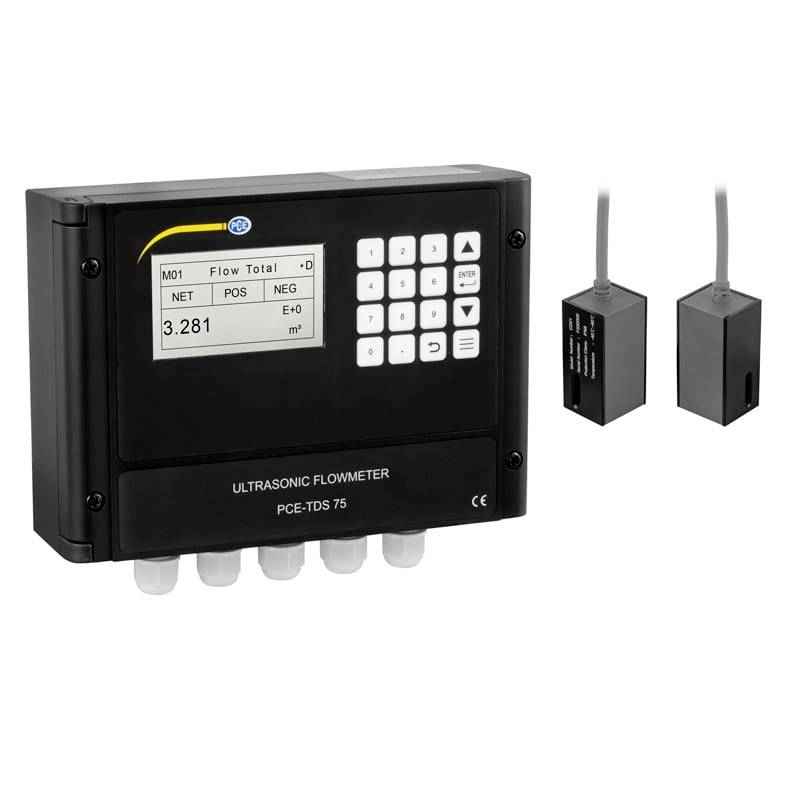

PCE Instruments Átfolyásmérő PCE-TDS 75 1 db

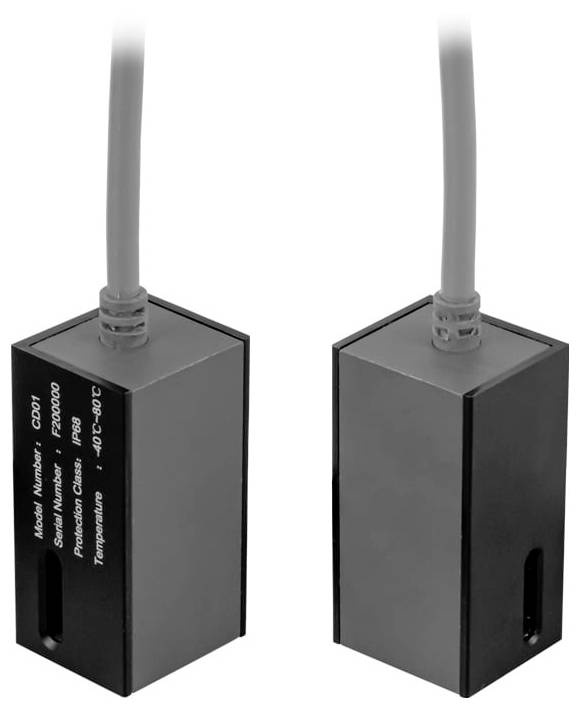

Helyhez kötött ultrahangos áramlásmérő különféle folyamatcsatlakozási lehetőségekkel / 1% mérési pontosság / csőátmérő 25 mm-től 1200 mm-ig / áramlási sebességet és áramlási sebességet rögzít. csövek. A mérési elv egyik előnye, hogy a helyhez kötött ultrahangos áramlásmérők érzékelői könnyen felszerelhetők a csővezeték külső oldalára. A csöveket nem kell vágni vagy fúrni a felszereléshez. Ez lehetővé teszi a mérőrendszer telepítését a csővezetékek ürítése nélkül. A helyhez kötött ultrahangos áramlásmérők érintésmentes mérési elve miatt magas higiéniai követelményeket támasztó területeken is alkalmazhatók - például az élelmiszeriparban. A helyszíni körülményektől függően álló áramlásmérőnk reflexiós vagy direkt módszerrel is tud mérni. A reflexiós méréshez, amelyet V-módszernek is neveznek, mindkét érzékelőt a csővezeték azonos oldalára, az áramlási iránnyal párhuzamosan egymás mellé szerelik. Az egyik érzékelő ultrahanghullámokat küld ki, a másik érzékelő a cső másik oldaláról visszaverődő hullámokat fogadja. Ezzel szemben a közvetlen méréshez, amelyet Z-módszernek is neveznek, az érzékelőket a cső ellentétes oldalára rögzítik. Helyhez kötött ultrahangos áramlásmérőnk számos beállítási és lekérdezési lehetőséget kínál a készülék menüjében. Az összes szükséges beállítás közvetlenül a telepítési helyen elvégezhető a készülék billentyűzetével. A membrán billentyűzet numerikus billentyűzettel is rendelkezik a számértékek gyors beviteléhez. A készülék csatlakoztatása után először rögzíteni kell a mérési pont adatait, mint a cső átmérője, vastagsága és anyaga az M10 "Csőbeállítások" menüben, hogy a mért értékek helyesen konvertálhatók legyenek. Az M14 "INSTL távolság" menüben ezután leolvasható az érzékelők számított szerelési távolsága a rögzített csővezetékről. Az érzékelők felszerelése után egy másik menü segítségével megállapítható, hogy a jelek erőssége és minősége elegendő-e a megbízható mérésekhez. Ha nem, akkor az érzékelők elrendezése módosítható, vagy szükség esetén más mérési pont is választható. Helyhez kötött ultrahangos áramlásmérőként a PCE-TDS 75 különféle kimeneti opciókkal rendelkezik a mérési adatok más eszközökhöz való átviteléhez. Más eszközök a relé kimeneten és az analóg kimeneten keresztül vezérelhetők 4-20 mA-rel. Az impulzuskimenet (OCT) meghatározott mennyiségű impulzusok kibocsátására használható, például távoli fogyasztásmérőkhöz vagy teljesítményfigyeléshez. A mért értékek közvetlenül is továbbíthatók az RS 232 vagy RS 485 kimeneten keresztül. Helyhez kötött ultrahangos áramlásmérőnk ezen interfészeken keresztül közvetlenül a folyamatvezérlőkbe is integrálható. Helyhez kötött ultrahangos áramlásmérőként a PCE-TDS 75 képes figyelni a minimális és maximális áramlás beállított határértékeit. Ha a minimumot nem éri el, vagy a maximumot túllépi, akkor a relén vagy az impulzuskimeneten keresztül riasztás indítható. A folyamatosan rögzített térfogatáramokat a készülék elmenti. Az elmúlt 6 év évi, az elmúlt 12 hónap havi és az elmúlt 31 nap napi összesített áramlási sebességei az M60 „Dátumösszesítő” menüből hívhatók elő. Itt a PCE-TDS 75, mint álló ultrahangos áramlásmérő a rövid leírásban:
