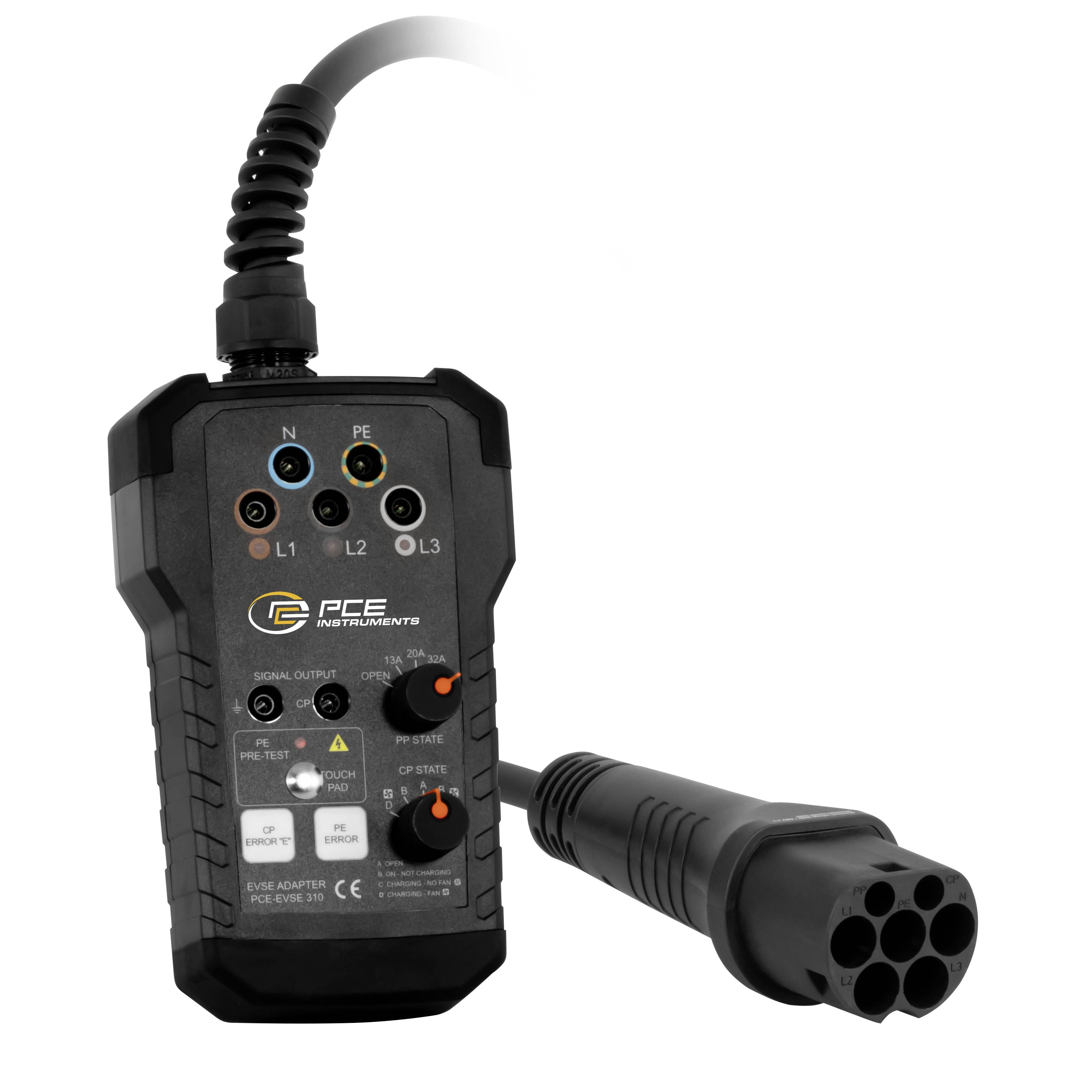

PCE Instruments eMobility telepítésellenőrző készülék 2. típus 3. üzemmód Csatlakozók száma 5 x
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
5 db
Szám
Összesen (140 150 Ft / Darab)
155 110,24 Ft
-10 %
140 150 Ft
ÁFA nélkül
Már csak 5 db érhető el
Főbb jellemzők
SZAKMAI. KALIBRÁLT. FELSZERELÉS. PCE-EVSE 310+
- Mérőcsatlakozó adapter fali dobozokhoz
- Járműszimuláció
- Kábel szimuláció
- CP kimenet és hálózati aljzat mérési célokra
- szállítótáskával együtt
- Testnevelési elővizsga
- A Proximity Pilot PP és a Control Pilot CP állapota
- Az „E” CP hiba és a PE hiba szimulációja
- Hálózati aljzat mérési célokra
- Biztonsági mérőaljzatok

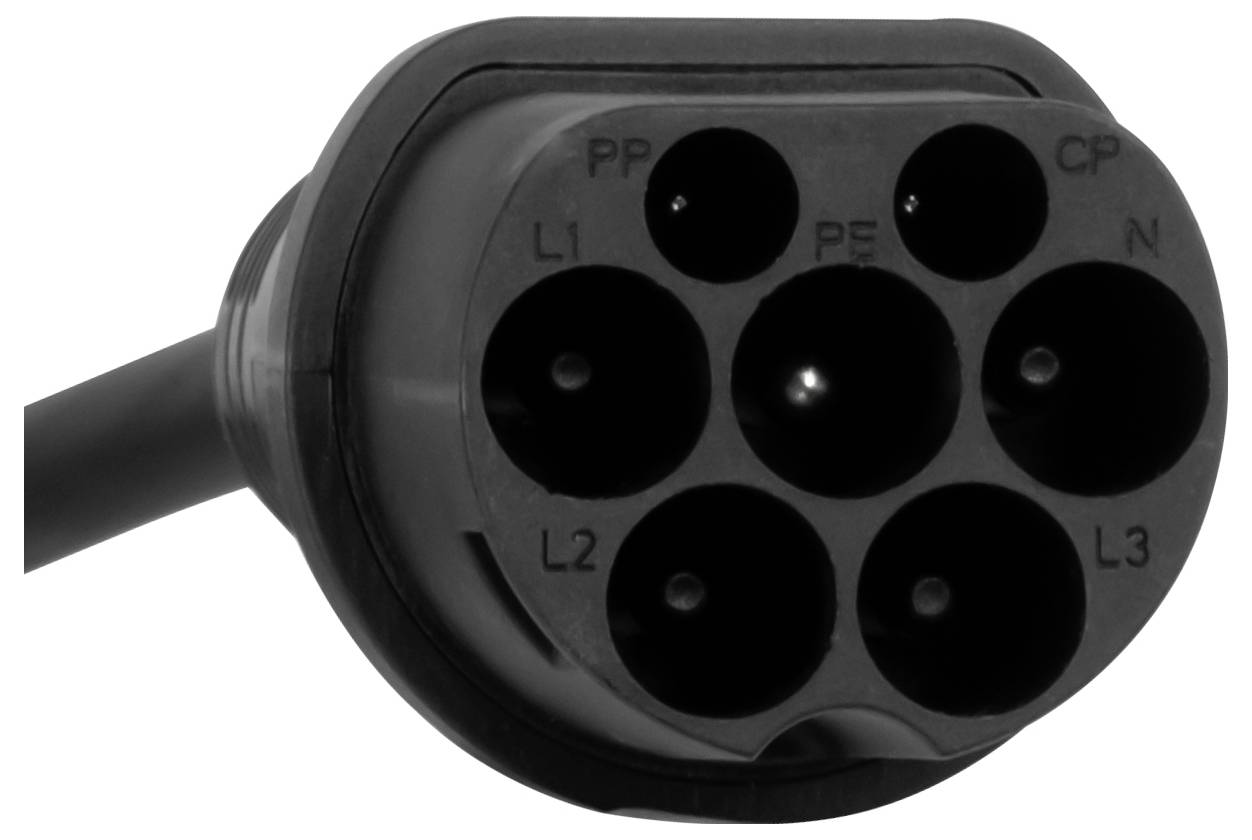

- 2-es típusú csatlakozót tartalmaz
- 1-es típusú adaptert tartalmaz
Műszaki adatok
- Teszt funkciók
- PE előteszt igen, kapacitív elektródával
- PP szimuláció nyitott, 13 A, 20 A, 32 A, 63 A
- CP állapot A, B, C, D
- CP hiba "E" E
- PE hiba / földelési hiba Igen
- Általános műszaki adatok
- Csatlakozások L1, L2, L3, N, PE
- Csatlakozások Kiegészítő információk max. 230V (1 fázis) / 430V (3 fázis) ; 50/60Hz 10A/250V Type 2 dugaszolja szorosan a kábelt (opcionális adapter szükséges az 1-es típushoz)
- Szabvány(ok) IEC62196-2 2. típusú csatlakozó
- Kábelhossz: 25 cm.
- Biztonsági szabvány CAT II / 300V
- Hálózati aljzat max. 250 V; 50/60 Hz; 10A
- Kimenetek 2 db 4mm-es aljzat (jelkimeneti csatlakozók)
- Biztosíték(ok) tápcsatlakozó T10A/250V
- Védettségi osztály (készülék) IP40
- Súly 643 g
- Méretek (H x Sz x Ma) 600 x 105 x 73 mm
- Működési feltételek 0... 40 °C, 80% relatív páratartalom
- Tárolási feltételek -10 ... 50 °C, 80% relatív páratartalom
- Az utasítások nyelvei német, angol
- Termék típus
eMobility telepítésellenőrző készülék
- Töltő dugó
2. típus
- Töltő üzemód
3. üzemmód
- Csatlakozók száma
5 x
- Fázisok száma
1 fázis és 3 fázis
- Kábelhossz
25 cm
IP40
- Engedélyek
IEC62196-2 2-es típusú csatlakozó
- Gyártói szín
Fekete-szürke
- Hossz
600 mm
- Szélesség
105 mm
- Magasság
73 mm
- Súly
643 g
Dokumentumok és letöltések
Adatlap
Adatlap 3192919 PCE Instruments eMobility telepítésellenőrző készülék 2. típus 3. üzemmód Csatlakozók száma 5 x
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3192919 PCE Instruments eMobility telepítésellenőrző készülék 2. típus 3. üzemmód Csatlakozók száma 5 x
Leírás
A fali dobozokhoz való EVSE teszter a VDE 0100 teszterekhez való, hogy teszteljék az elektromos autók töltőállomásait (3. töltési mód). Ez az adapter használható a PCE-ITE 55B telepítési teszterrel vagy a legtöbb más általános VDE 0100 tesztelővel. A 3 fázis feszültségérzékelésére szolgáló LED-eknek köszönhetően gyorsan megállapíthatja, hogy nincs-e szerelési hiba.
A töltőkábel áramterhelhetősége a PP Állapot forgókapcsolóval szimulálható. Az áramterhelhetőséget különböző ellenállásokkal szimulálja az EVSE teszter a PP és PE vezetékek közé csatlakoztatott fali dobozokhoz. Különféle járműállapotok szimulálhatók a CP State forgókapcsolóval. A jármű állapotait a CP és PE vezetékek közé csatlakoztatott különböző ellenállásokkal szimulálják.

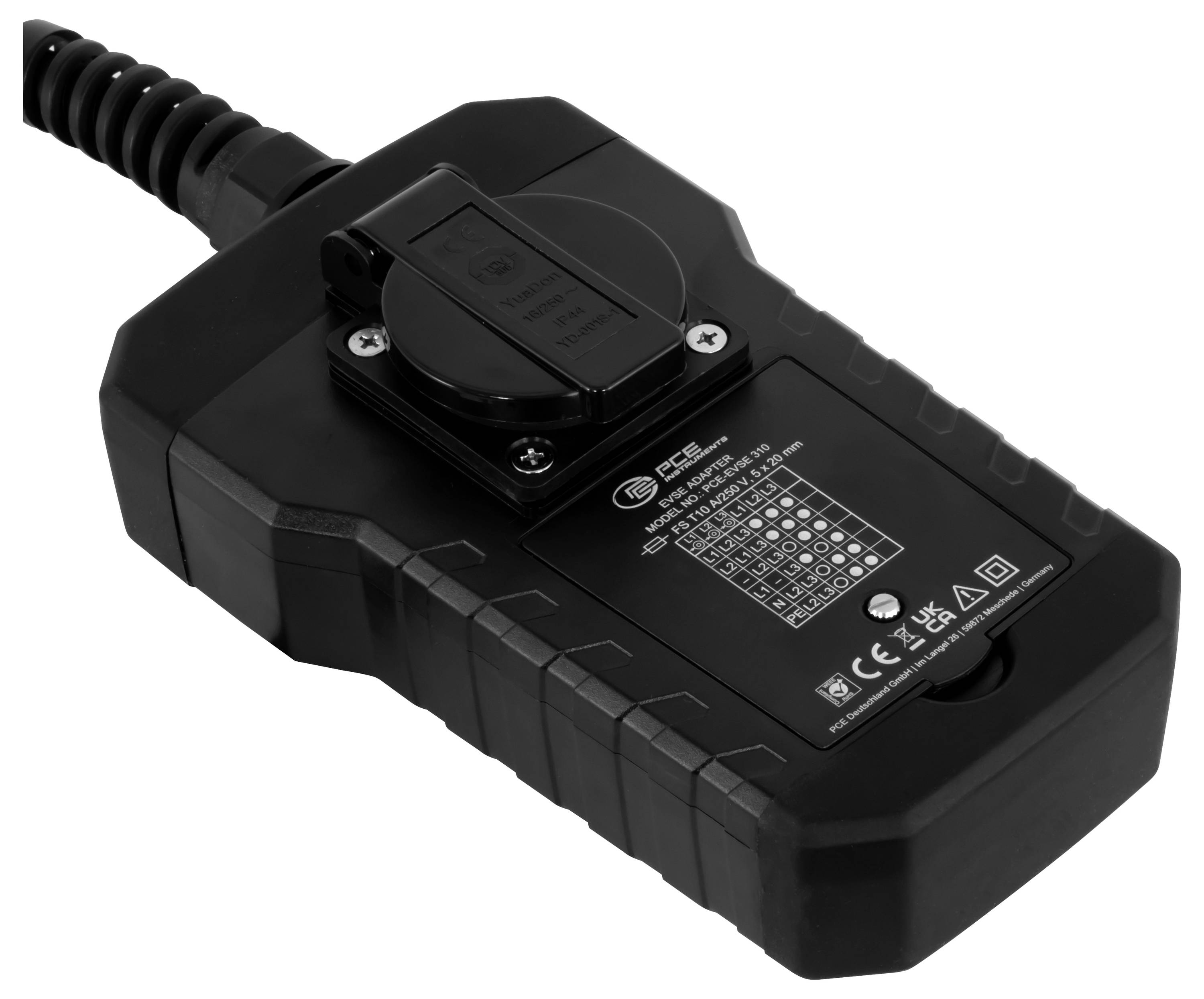

Az aljzathoz külső terhelés csatlakoztatható. Ez a kimenet csak mérési célokra szolgál, és lehetőséget kínál a villanyóra működésének ellenőrzésére. Ezenkívül a PE-hiba (földzárlat) is szimulálható az EVSE fali dobozok tesztelőjével. A fali dobozokhoz való EVSE tesztert készüléktáskában szállítjuk. Opcionális adapter áll rendelkezésre az 1-es típusú csatlakozóval rendelkező fali dobozokhoz.
Ez a szöveg gépi fordítással készült.
A töltőkábel áramterhelhetősége a PP Állapot forgókapcsolóval szimulálható. Az áramterhelhetőséget különböző ellenállásokkal szimulálja az EVSE teszter a PP és PE vezetékek közé csatlakoztatott fali dobozokhoz. Különféle járműállapotok szimulálhatók a CP State forgókapcsolóval. A jármű állapotait a CP és PE vezetékek közé csatlakoztatott különböző ellenállásokkal szimulálják.
Az aljzathoz külső terhelés csatlakoztatható. Ez a kimenet csak mérési célokra szolgál, és lehetőséget kínál a villanyóra működésének ellenőrzésére. Ezenkívül a PE-hiba (földzárlat) is szimulálható az EVSE fali dobozok tesztelőjével. A fali dobozokhoz való EVSE tesztert készüléktáskában szállítjuk. Opcionális adapter áll rendelkezésre az 1-es típusú csatlakozóval rendelkező fali dobozokhoz.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 x mérőcsatlakozó adapter fali dobozokhoz PCE-EVSE 310+
- 1 db használati útmutató
- 1 x hordtáska
- 1 x 2-es típusú csatlakozó
- 1 x adapter az 1-es típushoz (PCE-EVSE ADP)
Tudnivalók
