Name: PCE Instruments PCE-830-2-ICA hálózat analizáló készülék Kalibráció (ISO) 3 fázisú Energiamérések, adatgyűjtő funkcióval
Brand: PCE Instruments
SKU: 3812429
Availability: BackOrder

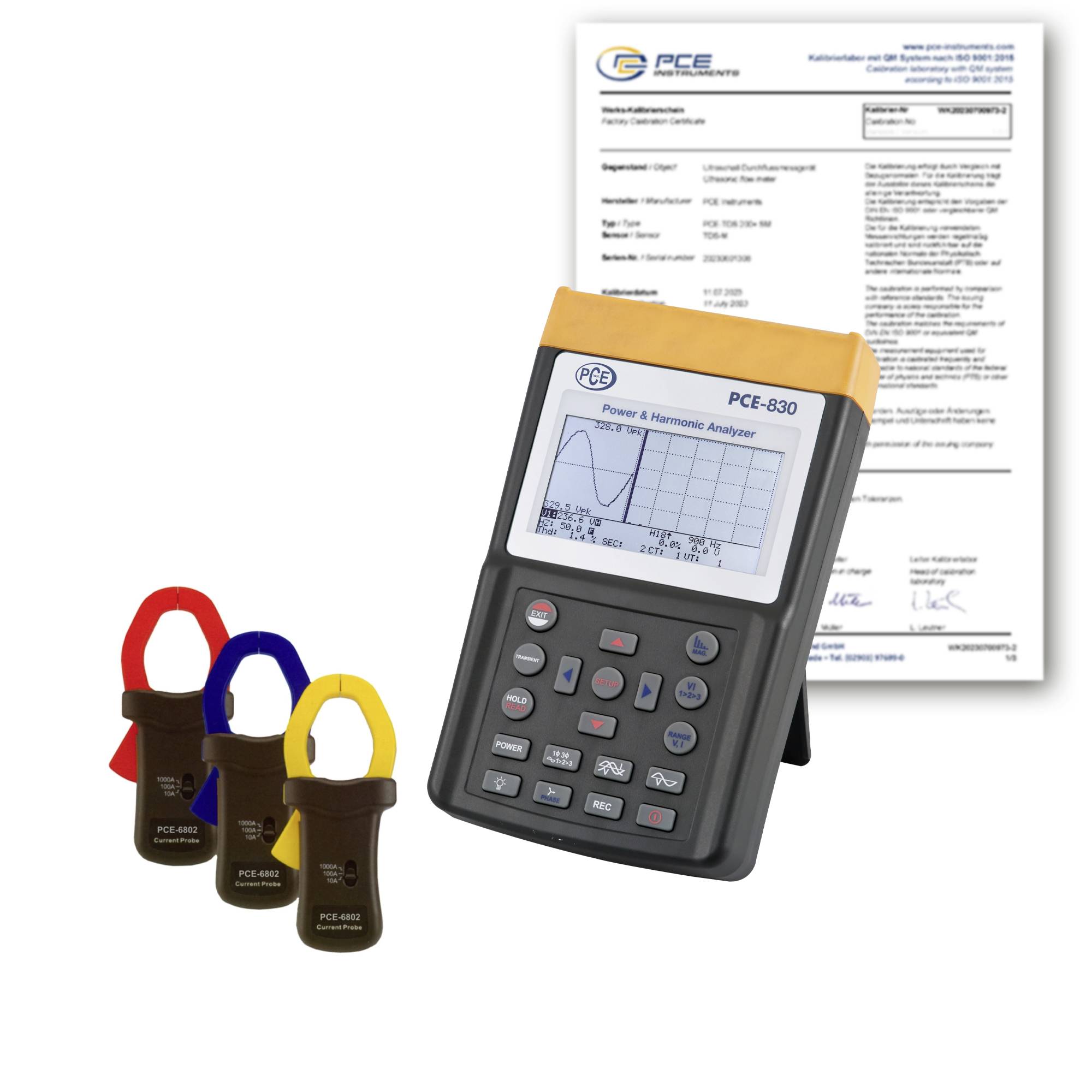

PCE-830 teljesítmény- és harmonikus analizátor három csipesz szenzorral és mögötte látható kalibrálási tanúsítvánnyal.

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 02. 16. [K.]

Szám

Összesen (1 615 990 Ft / Darab)

1 615 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

PCE Instruments PCE-830-2-ICA hálózati zavarmérő

3 fázisú/4 vezetékes, 3 fázisú/3 vezetékes, 1 fázisú/2 vezetékes és 1 fázisú/3 vezetékes hálózatok elemzése
Valódi effektív érték mérése (V 123 és I 123)
Aktív teljesítmény mérése (W, KW, MW, GW)
Látszólagos és meddő teljesítmény mérése (kVA, kVAr)
Teljesítménytényező (PF), fázisszög (Φ)
Munka/energia mérése (WH, KWH, KVARH, PFH)
A 0,1 mA-től 3000 A-ig terjedő árammérések lehetővé teszik például a tartalék teljesítményigény elemzését.
egy gyár
Nagyméretű LCD kijelző akár 35 paraméter megjelenítésével egyetlen képernyőn (3P4W)
programozható CT (1-től 600-ig) és PT (1-től 3000-ig) arányok
Szuperponált feszültség- és áramhullámformák megjelenítése
512 KB memória programozható felvételi intervallumokkal (mintavételi idő 2-től 3000-ig).
Másodperc, 17470 rekord 3 fázisú/4 vezetékes rendszerben)
Hullámformák, teljesítményparaméterek és harmonikus torzítás kimenete
Nagyon nagyméretű, pontmátrixos LCD kijelző erős háttérvilágítással
Átlagos teljesítmény (AD W-ban, kW-ban, MW-ban)
Maximális teljesítmény (MD W-ban, kW-ban, MW-ban) programozható időtartammal
Harmonikus torzítások elemzése 99. rendig
Akár 50 felharmonikus megjelenítése hullámforma kijelzőn
Hullámforma kijelzése csúcsértékekkel (1024 mérés/periódus)
Abszolút torzítások elemzése (%THD-F)
Grafikus fázisdiagram 3 fázisú rendszerparaméterekkel
Akár 28 tranziens rögzítése (idő + ciklusok) programozható küszöbértékkel (%)
3 fázisú feszültség- vagy áramkiegyensúlyozatlansági arány (AIR)
3 fázisú feszültség- vagy áramkiegyensúlyozatlansági tényező (d0%, d2%)
Optikailag leválasztott USB interfész
Beépített időzítő és naptár az adatrögzítéshez
Áramfogó maximális vezetőátmérője: PCE-6801 kb. 30 mm, PCE-6802 kb. 55 mm
PCE-3007 kb. 170 mm
beleértve az ISO kalibrációs tanúsítványt

Szolgáltatásunk az Ön számára

Műszaki adatok

Váltakozófeszültség (AC)
Mérési tartomány 20 ... 500 V
Pontosság ±0,5% ±5 számjegy
váltóáram AC
Mérési tartomány 0,04 ... 1000 A
Pontosság ±0,5% ±0,05 A
Túlterhelésvédelem AC 200 A
fázisszög
Mérési tartomány -180 ... +180 °-os
Pontosság ±1°
Teljesítmény-tényező
Mérési tartomány 0 ... 1
Pontosság ±0,04
frekvencia
Mérési tartomány 45 ... 65 Hz
Felbontás 0,1 Hz
Pontosság 0,1 Hz
Általános műszaki adatok
Mérési függvények HOLD
Frekvencia 50 ... 60 Hz
Kijelző típusa: LCD háttérvilágítással
Kijelző mérete 4,9 hüvelyk
Adathordozó Belső tároló
Tárolási kapacitás 52420 érték
2 másodperces tárolási intervallum
Tárolási intervallum akár 3000 perc.
RS232 interfész, USB
Szabvány(ok) IEC 61010
Maximális kábelátmérő 55 mm
Biztonsági szabvány CAT III 600 V
Menü nyelve: angol (amerikai)
Feszültség ellátás 12V
Csatlakozó típusa: Eszköz - Európai csatlakozó
Újratölthető akkumulátor 8 x 1,5 V AA elem, alkáli-mangán
Kapacitás 3000 mAh
Üzemeltetési feltételek -10 ... 50 °C, 0 ... 75 % rel. páratartalom
Tárolási körülmények -20 ... 60 °C, 0 ... 75 % rel. páratartalom
Méretek (H x Sz x M) 257 x 155 x 57 mm
A PCE-6802 áramfogó további méretei: 244 x 97 x 46 mm
Súly: 1160 g
Kiegészítő súlyok a PCE-6802 áramfogóhoz: 600g

Dugó: Üreges dugó / DC kerek dugó

Termék típus: hálózat analizáló készülék

Mérési kategória: CAT III 600 V

Kijelző: Nagyméretű LCD kijelző akár 35 paraméter megjelenítésével egyetlen képernyőn (3P4W)

Fázisfelismerés: Igen

: ISO

Tápellátás: 12 V

Méret: (H x Sz x Ma) 257 x 155 x 57 mm

Súly: 1160 g

Kalibrálási teljesítmény: ISO kalibrálás elektromos mérésekhez / teljesítménymérőhöz; ISO kalibrációs tanúsítvány mellékelve

Mérésmód: 3 fázisú

Jellemzők: Energiamérések
adatgyűjtő funkcióval
lakatfogóval

Szélesség: 155 mm

Magasság: 57 mm

Hossz: 257 mm

Csatlakozók: RS-232
USB

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Adatlap

Adatlap 3812429 PCE Instruments PCE-830-2-ICA hálózat analizáló készülék Kalibráció (ISO) 3 fázisú Energiamérések, adatgyűjtő funkcióval

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3812429 PCE Instruments PCE-830-2-ICA hálózat analizáló készülék Kalibráció (ISO) 3 fázisú Energiamérések, adatgyűjtő funkcióval

Leírás

A hálózati zavaranalizátort egy- és háromfázisú elektromos mennyiségek mérésére használják a váltakozó áramú hálózatban. Az elektromos hálózati zavarelemző nemcsak a „normál” mért mennyiségeket, például a feszültséget, az áramot, a frekvenciát, a teljesítményt és az energiát határozza meg, hanem az EN50160 szabvány szerint előírt értékeket is megjeleníti, például a harmonikusokat, a közbenső harmonikusokat és az aszimmetriát. A hálózati zavarok, mint például a megszakítások, behatolások, ideiglenes vagy tranziens túlfeszültségek (16 uS vagy annál hosszabb ideig) a megfelelő értékek segítségével határozhatók meg. A nagy kontrasztú, háttérvilágítású pontmátrixos LCD kijelző akár 35 paraméter egyidejű megjelenítésére is képes. Akár 3 áramfogó is illeszthető egyszerre.

Adatgyűjtő módban akár 17470 mért érték (3 fázis/4 vezető), vagy a legegyszerűbb esetben akár 52400 mért érték (1 fázis/2 vezető) tárolható 85 adatkészletre elosztva. Ez a hálózati zavarelemző ezért ideális hosszú távú elemzéshez. A készülékben gyűjtött mért értékek szükség esetén átvihetők egy számítógépre, és a hozzá tartozó elemző szoftverrel kiértékelhetők. A csomag mindent tartalmaz, amire a méréshez és kiértékeléshez szüksége van (beleértve a szoftvert és az adatkábeleket is). Az elektromos hálózati interferencia analizátor gyárilag kalibrálva kerül kiszállításra, de opcionálisan laboratóriumi kalibrálással és ISO szabvány szerinti tanúsítvánnyal is ellátható (első megrendeléskor vagy az újrakalibrálás során, pl. évente).

Ez a szöveg gépi fordítással készült.
