Name: Schneider Electric METSEION7400 hálózat analizáló készülék 3 fázisú Terhelés analízis
Brand: Schneider Electric
SKU: 3756793
Availability: BackOrder

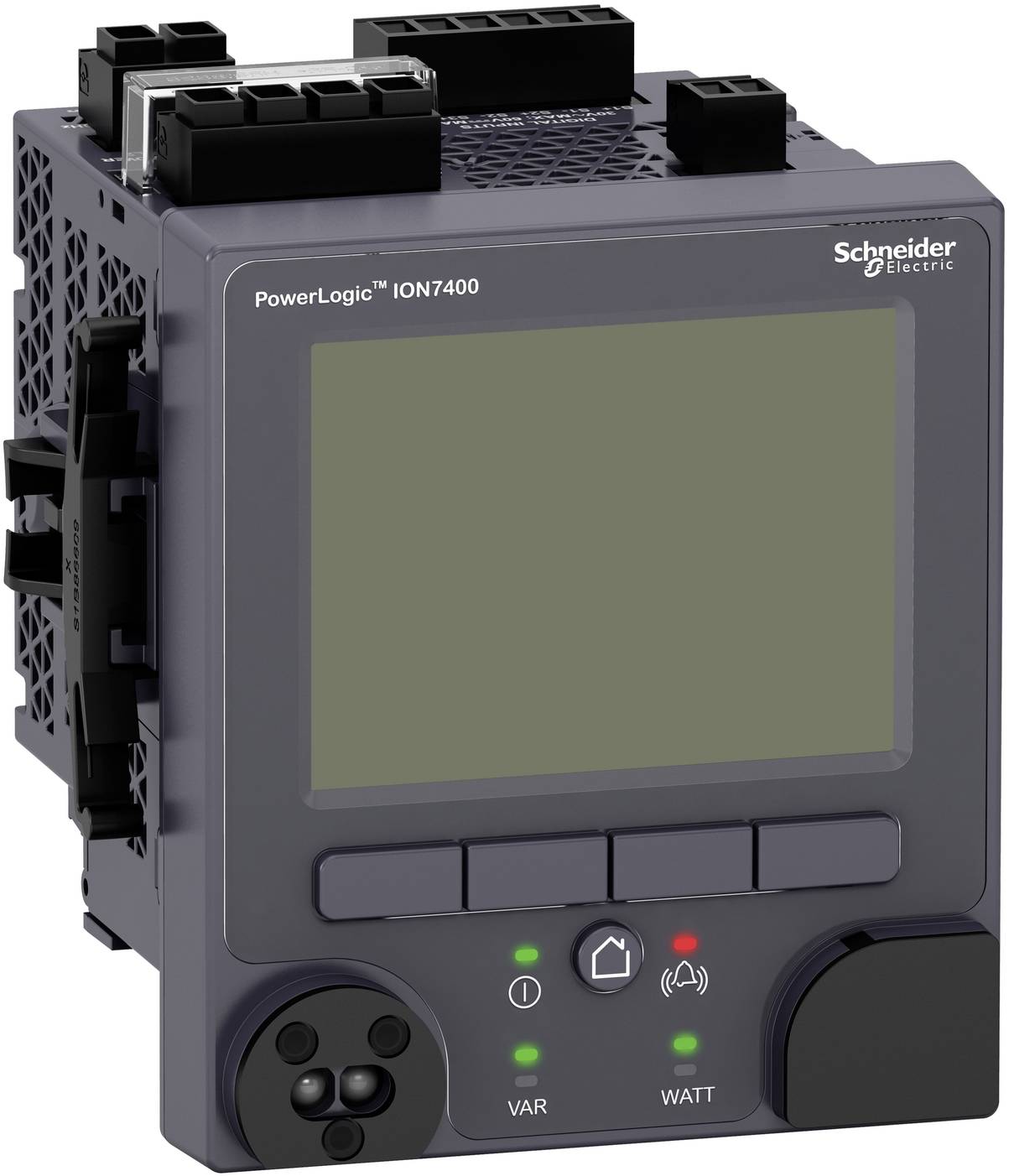

Schneider Electric METSEION7400 hálózat analizáló készülék 3 fázisú Terhelés analízis-0

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (1 632 990 Ft / Darab)

1 632 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakoztatható vezető keresztmetszete (tömör): 1,31-5,26 mm²
Analóg kimenetek száma: 0
Analóg bemenetek száma: 0
Digitális kimenetek száma: 1
Digitális bemenetek száma: 3
Ethernet portok száma: 2
Feszültségmérő bemenetek száma: 4
Árammérő bemenetek száma: 8
Reaktív teljesítménymérő: igen
Kijelző: grafikus
Távoli kijelző: nem
Frekvenciamérő: igen
Kalibrált: igen
RJ csatlakozókhoz alkalmas: igen
A meddő teljesítmény pontossági osztálya az IEC 62053-23 szabvány szerint: egyéb
Az aktív teljesítmény pontossági osztálya az IEC 62053-22 szabvány szerint: 0,2S
Impulzus kimenet: elektromos
Impulzusszámláló: nem
Maximális áram (Imax): 20 A
Méréstípus terhelési profil: igen
Mérési adatok tárolása: igen
Auditnaplóval: igen
Fordulatszámmérővel: nem
Firmware aláírással: nem
M-Bus kommunikációs interfésszel: nem
KNX kommunikációs interfésszel: nem
RS-485 kommunikációs interfésszel: igen
Biztonsági események naplózása: igen
Szerepköralapú hozzáférés-vezérléssel (RBAC): nem
Szerelési típus: Elülső
Névleges áram (In): 5 A
Harmonikus mérés: igen
Fázisszög (cos phi): igen
Polaritás: Háromvezetékes/Négyvezetékes
Látszólagos teljesítmény: igen
Tápfeszültség típusa: AC/DC
Teljesítménymérő: igen
Támogatja az IEC 61850 Ethernet protokollt: igen
Modbus protokoll támogatása: igen
Támogatja az OPC UA PubSub protokollt: nem
PROFIBUS protokoll támogatása: nem
Támogatott PROFINET IO protokoll: nem
Támogatja a többi buszrendszer protokollját: igen
Tápfeszültség AC 50 Hz: 90-415 V
Tápfeszültség AC 60 Hz: 90-415 V
Tápfeszültség egyenáram: 110-415 V
Voltmérő: igen
Webszerver HTTPS átviteli protokollal: igen
Aktív teljesítménymérő: igen

Termék típus: hálózat analizáló készülék

Fázisfelismerés: Igen

: Gyári standard (tanúsítvány nélkül)

Méret: (Sz x Ma x Mé) 98 x 112 x 78.5 mm

Mérésmód: 3 fázisú

Jellemzők: Terhelés analízis

Szélesség: 98 mm

Magasság: 112 mm

Csatlakozók: Ethernet

Mélység: 78.5 mm

Kivitel: Mérőátalakító

Teljesítménytényező: IGAZ

: Front mounting

: 98 mm

: Measurement transformer

: 112 mm

: 78.5 mm

: TRUE

: Graphic

: 20 A

: TRUE

: TRUE

: TRUE

: TRUE

: 3

: 1

: 0

: 0

: AC/DC

: FALSE

: TRUE

: TRUE

: Other

: 2

: TRUE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: 1.31-5.26 mm²

: FALSE

: 90-415 V

: 90-415 V

: 110-415 V

: TRUE

: TRUE

: Electrical

: Three conductor/four conductor

: TRUE

: 5 A

: 0.2S

: Other

: 4

: 8

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 3756793 Schneider Electric METSEION7400 hálózat analizáló készülék 3 fázisú Terhelés analízis

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3756793 Schneider Electric METSEION7400 hálózat analizáló készülék 3 fázisú Terhelés analízis

Leírás

ION7400 sorozatú hálózatanalizátor előlapra szereléshez kis- és középfeszültségű alkalmazásokhoz, beépített kijelzővel, USB porttal és optikai interfésszel. Kijelző: teljes grafikus 89 mm-es TFT LCD színes kijelző. 4 kvadránsos mérés: Import és export aktív és meddő energia, aktív, meddő és látszólagos energiamérők egységenként. Fázis- és különálló hatásos energiamérők tarifaválasztással heti időzítőn, kommunikáción vagy kontaktuson keresztül. Áram, feszültség (átlagos és fázisonként), átlagos áram, hatásos, meddő és látszólagos teljesítmény, teljesítménytényező (teljes és fázisonként), átlagos teljesítményértékek. A pillanatnyi értékek gyakorisága, minimális és maximális értékei, az átlagos áram és a teljesítményértékek maximális értékei. Harmonikus tartalom THD I, THD U és TDD. Harmonikus analízis: Fázisonként mért értékek oszlopdiagrammal. 31-ig. Harmonikus torzítás a készülék kijelzőjén. egészen a 63.-ig. Harmonikusok szoftveren keresztül.
