Name: Siemens 3RA2325-8XB30-1AL2 Irányváltó kontaktor kombináció 3 záró 690 V/AC 17 A 1 db
Brand: Siemens
SKU: 1703084
Availability: BackOrder

Egy Siemens-mágneskapcsoló (Sirius-sorozat), ipari elektromos eszköz áramkörök kapcsolására, sötét burkolat, kék előlap.

Egy nyitott elektromos elosztószekrény, amelyben különböző elektromos komponensek és huzalozások találhatók az elektromosság vezérlése és elosztása céljából.

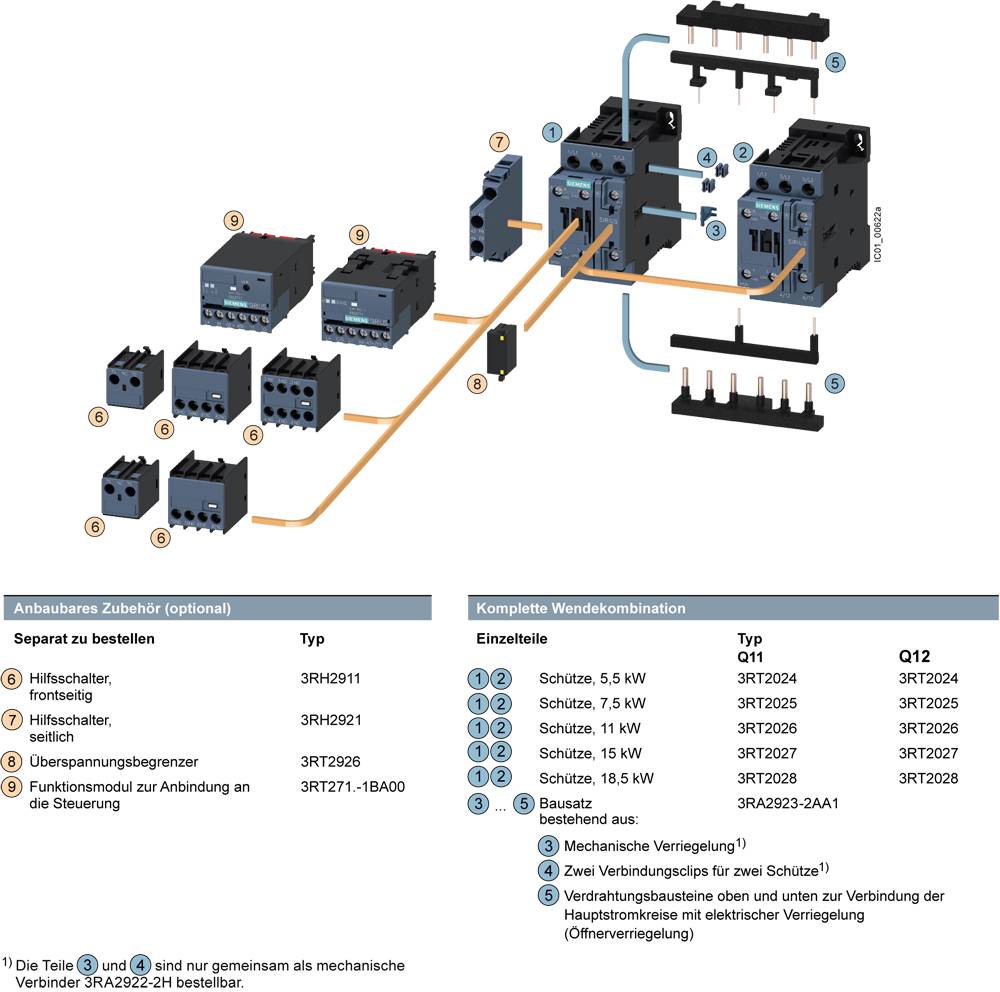

A diagram bemutatja az elektromos komponenseket és tartozékokat: kontaktorokat, érintkezőket és csatlakozásokat. A hangsúly a típusokon és a rendelési számokon van.

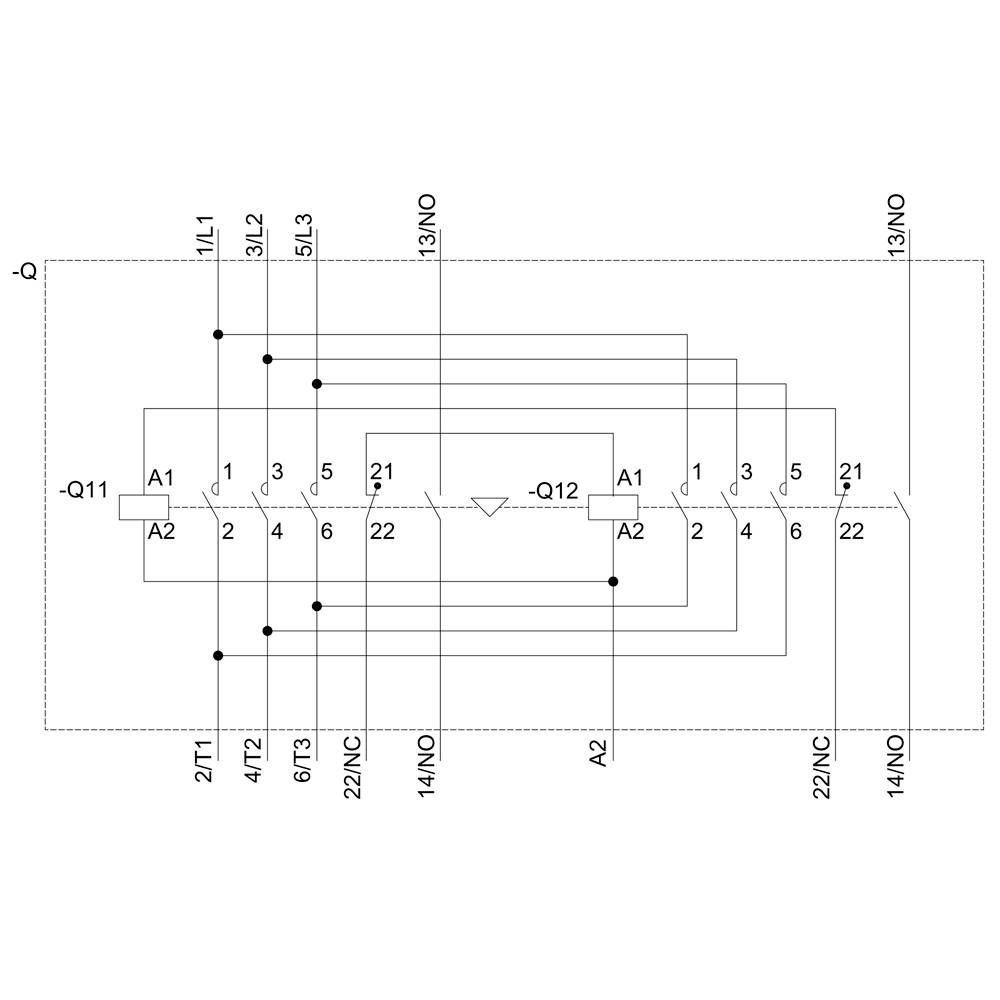

A kapcsolási rajz egy elektromos relé többcsatlakozós huzalozási diagramját mutatja, amely tartalmazza a kapcsolási utakat, számozást és csatlakozó kapcsokat.

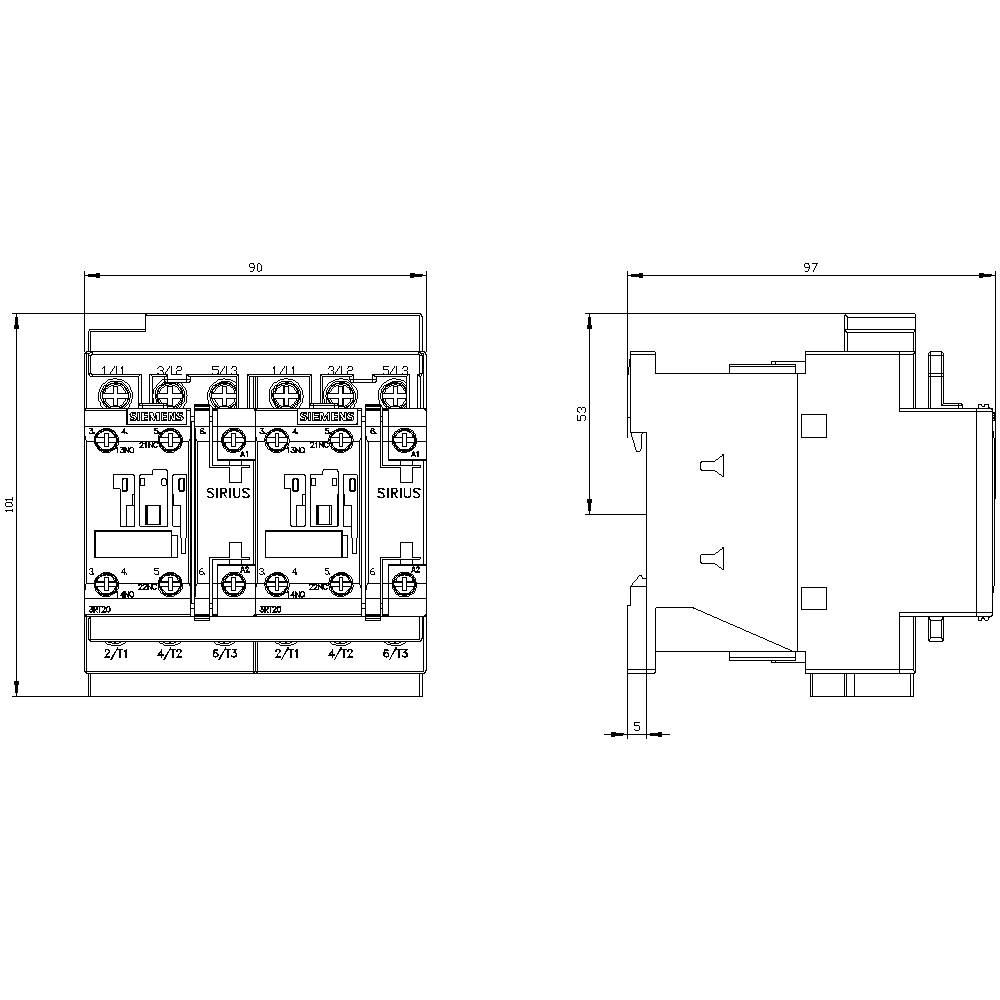

'Egy elektromos kapcsolókészülék szerkezeti rajza méretekkel. Mutatja a SIRIUS rendszer kapcsolóblokkjának elő- és oldalnézetét.'

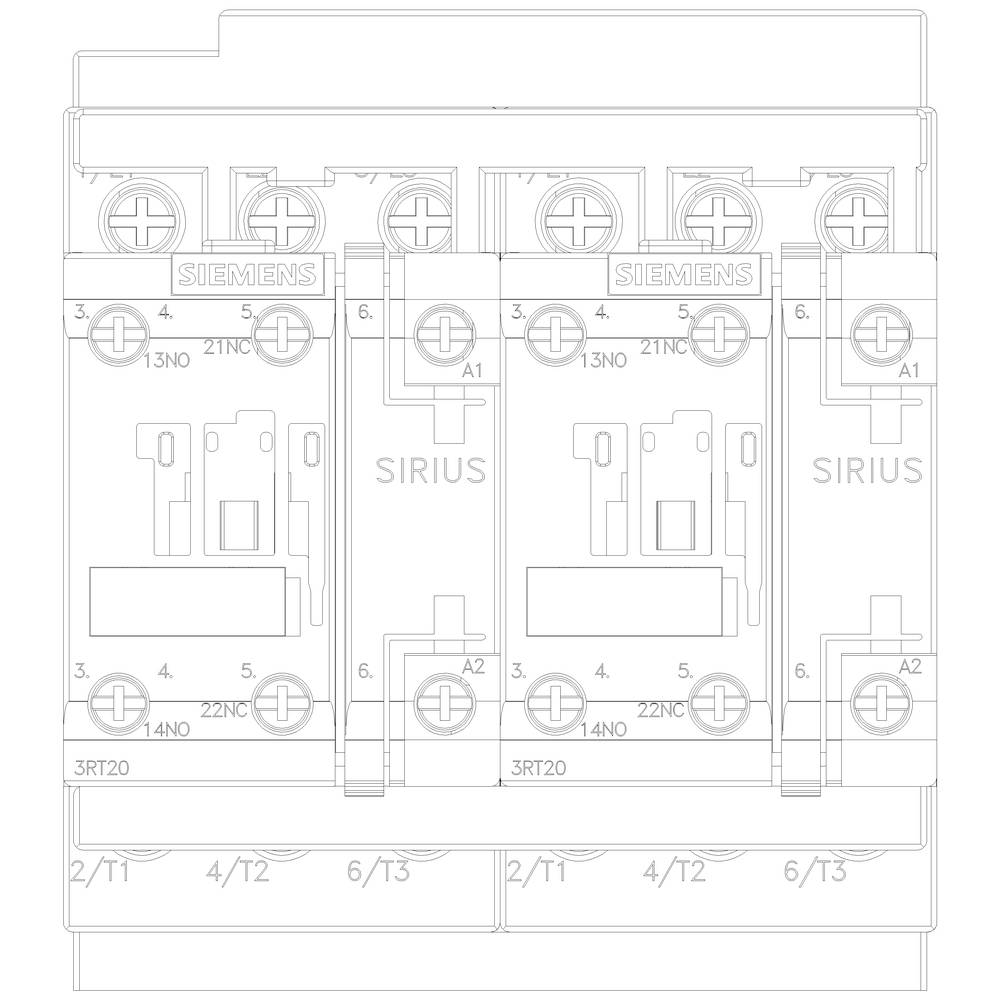

Műszaki rajz három egymás mellé rendezett elektromos kontaktorról csavarzáras csatlakozókkal és SIRIUS-jelöléssel.

1/6

Hasonló kivitel

Termék típus

Irányváltó kontaktor kombináció

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Terhelési áram

17 A

Csatlakozó

Csavaros csatlakozó

Adatlap (PDF)

Szállítás: 10. 26. [H.]

Szám

Összesen (73 990 Ft / Darab)

73 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete szilárd vagy sodrott: 10 mm²
Finoman sodrott vezető keresztmetszete: 10 mm²

Termék típus: Irányváltó kontaktor kombináció

Gyártói szám: 3RA2325-8XB30-1AL2

Beépítési méret: S0

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 230 V/AC (max)

Terhelési áram: 17 A

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 90 mm

Magasság: 101 mm

Mélység: 97 mm

Méret: (Sz x Ma x Mé) 90 x 101 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: Reversing contactor

: 7.5 kW

: 3

: 0

: 17 A

: 230-230 V

: 230-230 V

: IP20

: Screw connection

: AC

: Other

: 7.355

UKCA: Igen
