Siemens 3RH2122-1AK60 Segédvédelem 2 záró darab 1 db vásárlása

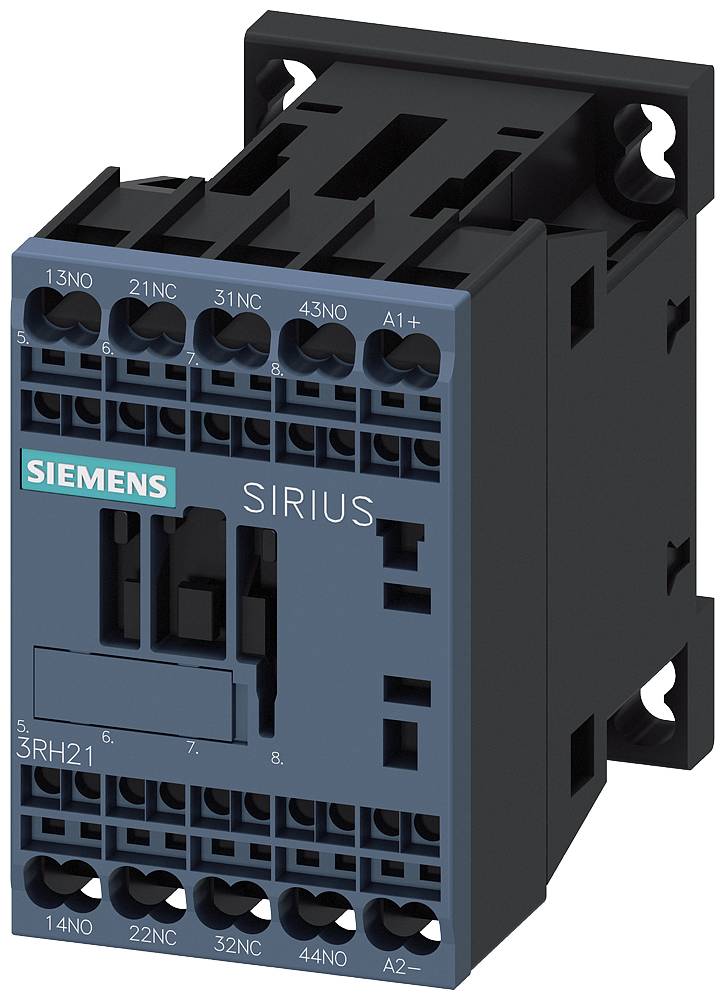

Egy fekete Siemens SIRIUS kontaktor, 3RH21-es modell, több csatlakozókapoccsal és kék előlappal.

Hasonló kivitel

Egy nyitott elosztószekrény több szinttel, amelyen elektromos vezetékek és eszközök szimmetrikusan rendezve helyezkednek el.

Elektromos komponensek diagramja: segédkapcsoló, csatoló segédkapcsoló, funkciós modul, kiegészítő érintkezők és tartozék adapterek.

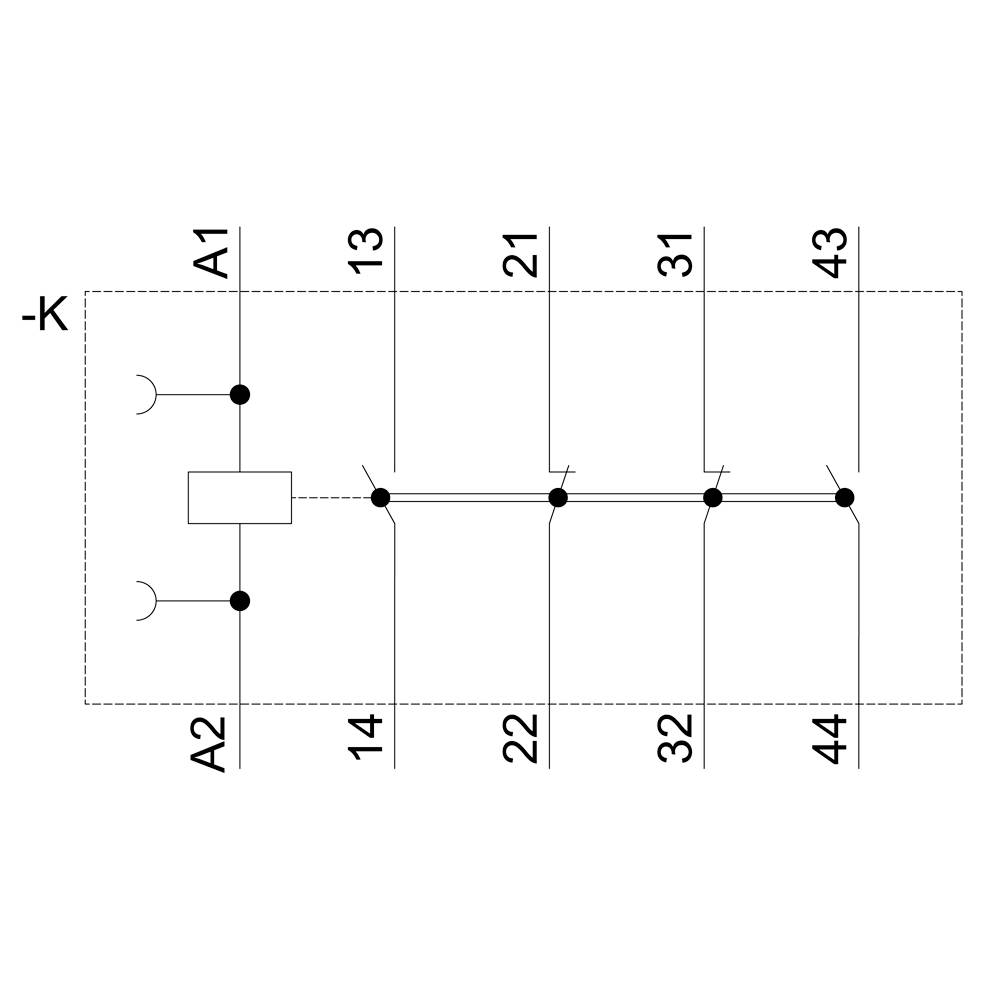

Egy relé kapcsolási rajza tekercs csatlakozókkal (A1, A2) és váltókapcsoló érintkezőkkel (13-14, 21-22, 31-32, 43-44). Áramköröket vonalak kötik össze.

A diagram bemutatja egy téglalap alakú elektromos eszköz műszaki rajzát csatlakozókkal. A méretek milliméterben vannak megadva.

'Egy Siemens Sirius relé kapcsolási rajza' a 13NO, 21NC, 31NC, 43NO, 14NO, 22NC, 32NC és 44NO csatlakozási pontok megjelölésével.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csatlakozó

Csavaros kapocs

Csomagolás

darab

Gyártói szám

3RH2122-1AK60

Adatlap (PDF)

Szállítás: 9. 14. H.

Helyettesítő termékek megjelenítése

Szám

Összesen (18 102 Ft / Darab)

18 102 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: darab

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-1AK60

Beépítési méret: S00

Pólusszám: 4 pólusú

Érintkező típus: 2 záró

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 110 V/AC

Vezérlő feszültség (max.): 120 V/AC

Vezérlő feszültség tartomány: 110 - 120 V/AC

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 110-110 V

: 120-120 V

: FALSE

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1745418 Siemens 3RH2122-1AK60 Segédvédelem 2 záró darab 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1745418 Siemens 3RH2122-1AK60 Segédvédelem 2 záró darab 1 db

Leírás

Kontaktor, 2 S + 2 O, AC 110 V, 50 Hz, 120 V, 60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 mágneskapcsoló relé a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
