Name: Siemens 3RH2911-1HA20 Védőkapcsoló 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db
Brand: Siemens
SKU: 2862276
Availability: InStock

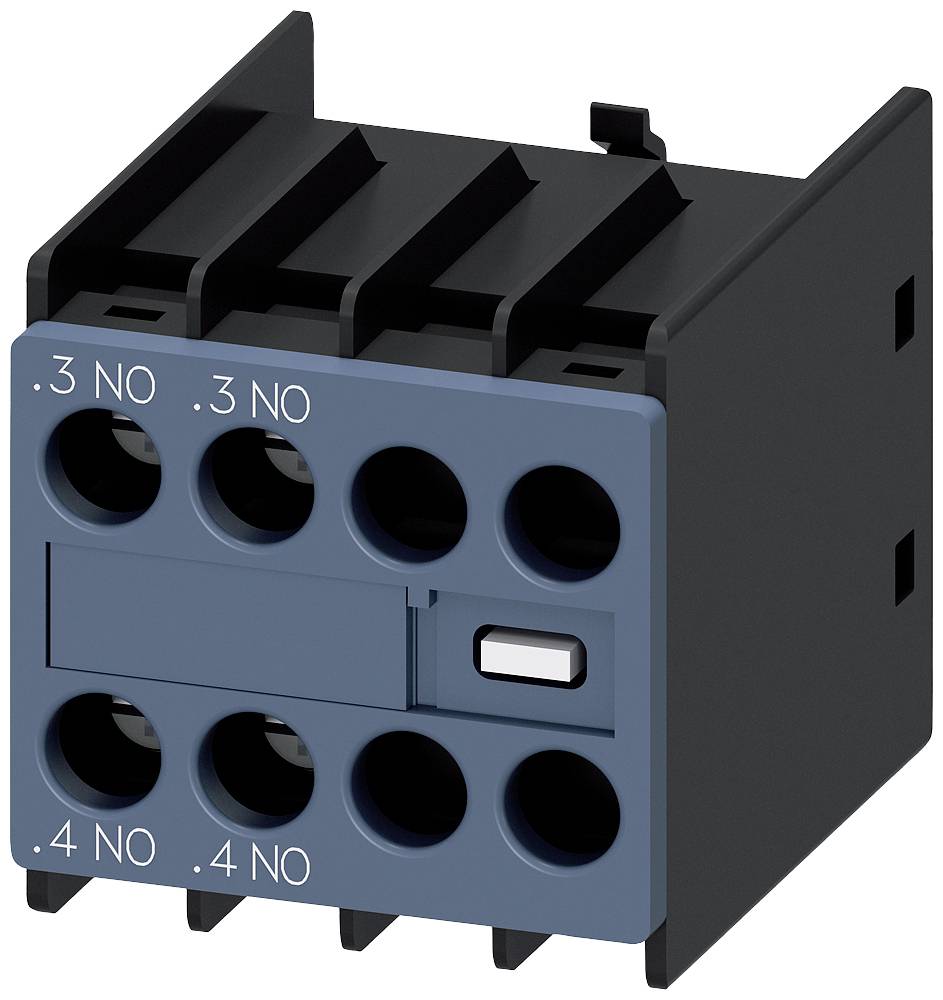

Egy kék, négyérintkezős ipari elektromos csatlakozó, amelynek első oldalán '.3 NO' és '.4 NO' feliratok találhatók.

Egy nyitott kapcsolószekrény tele kábelekkel és elektronikai alkatrészekkel áll jobbra egy esőtől nedves ablaktáblától, elmosódott háttérrel.

A kapcsolási rajz különböző mágneskapcsolókat és segédkapcsolókat mutat kapcsolódási vonalakkal. A fontosabb alkatrészek számozottak és magyarázattal ellátottak.

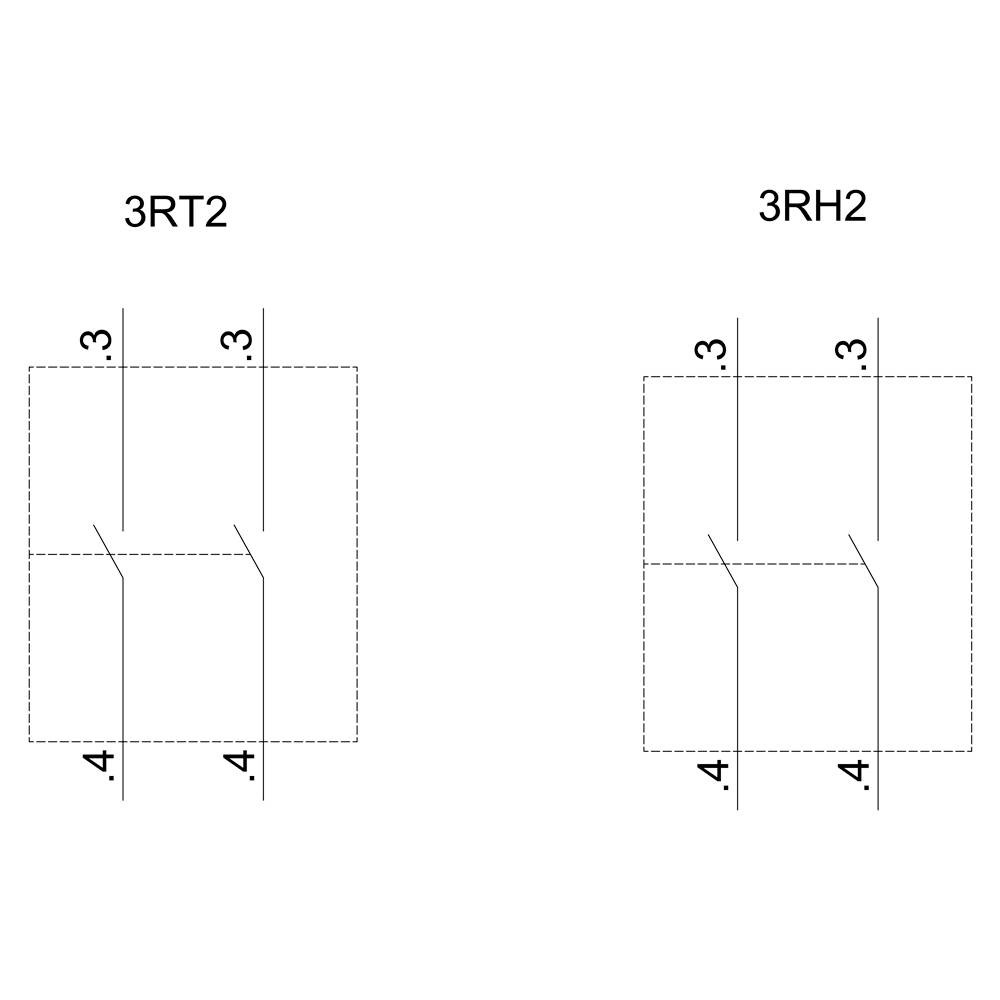

Diagram két geometriai formáról, balra '3RT2' 3x4 méretben, jobbra '3RH2' szintén 3x4 méretben.

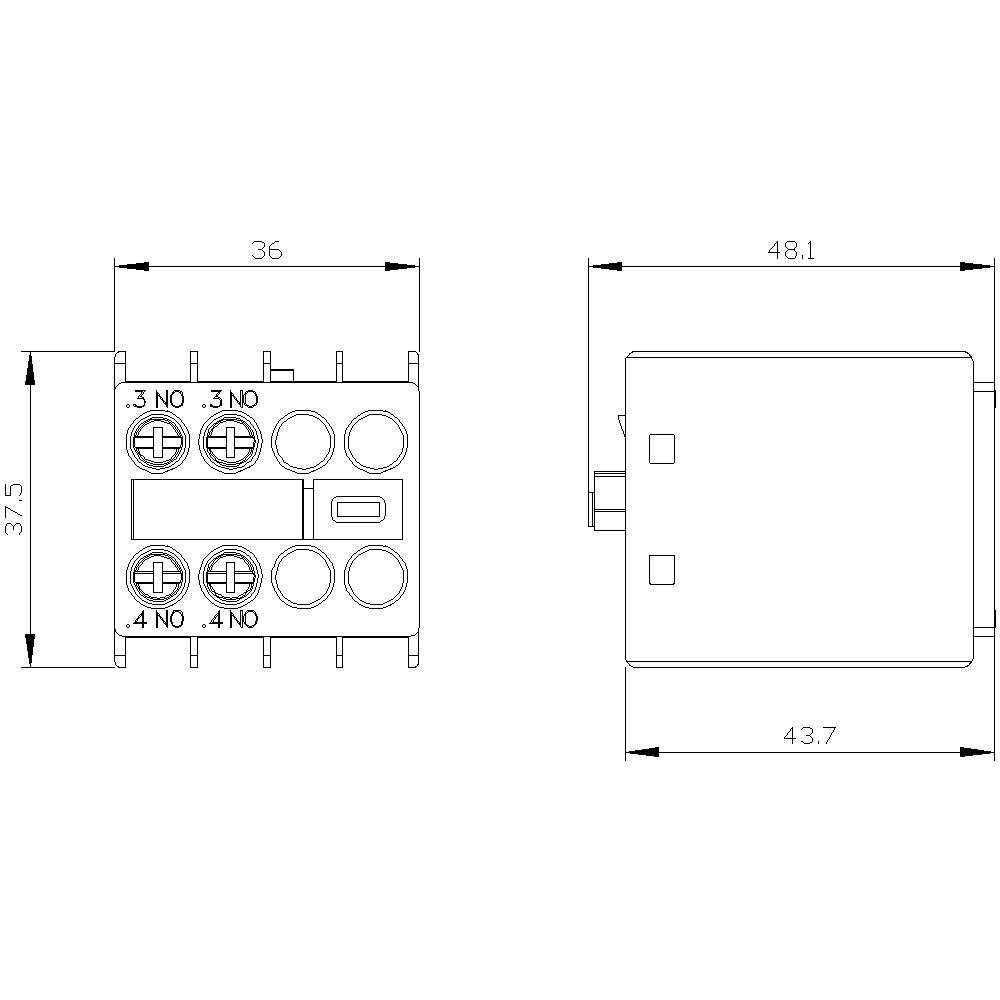

Egy relé műszaki rajza méretekkel: 36x37,5 mm és 48,1x43,7 mm. Bemutatja a csatlakozókat és azok jelöléseit.

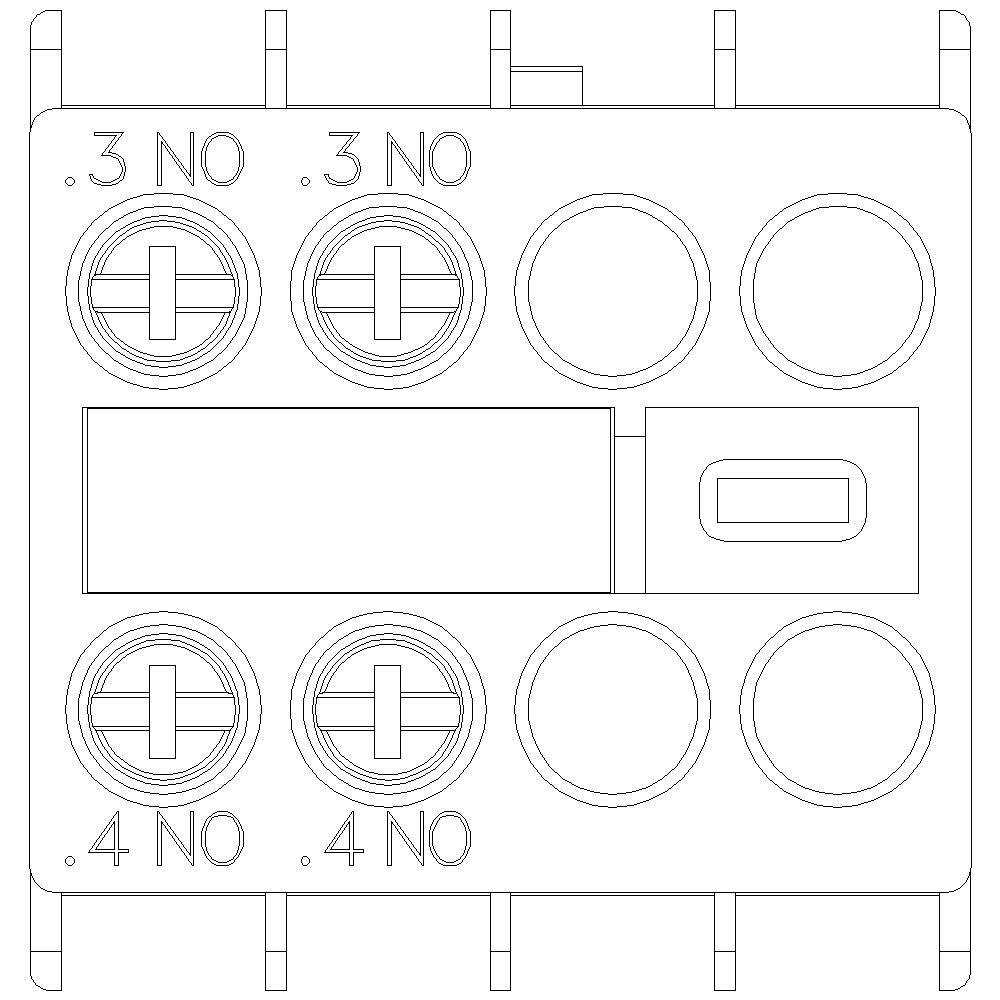

Egy kapcsoló műszaki rajza, amelyen '3 NO' és '4 NO' érintkezők vannak jelölve, felülnézeti ábrázolással és elektromos csatlakozási pontokkal.

1/6

Hasonló kivitel

Termék típus

Védőkapcsoló

Csatlakozó

Csavaros csatlakozó

Gyártói szám

3RH2911-1HA20

Beépítési méret

S00

Érintkező típus

4 záró

Adatlap (PDF)

Szállítás: 10. 15. [Cs.]

2 készlet

Szám

készlet

Összesen (6490Ft / Darab)

6490Ft

ÁFÁ-val

Már csak 2 készlet érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

A termék kialakítása: előlapra pattintható
Termékfunkció / kényszerműködés: igen
Termékfunkció / kényszerműködés, megjegyzés: 3RH2-vel
A termék funkciója / tükör érintkező: igen
Termékfunkció / tükörérintkező, megjegyzés: 3RT2-vel
Alkalmazási terület: a segédérintkezők kiterjesztése a vezérlőáramkörben
Alkalmasság: Segéd- és teljesítménykontaktor
Lökési feszültség szilárdság: 6 kV
Csatlakoztatható vezeték-keresztmetszet típusa / AWG vezetékekhez / segédérintkezőkhöz: 2x (20 ... 16), 2x (18... 14)
Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / tömör vagy sodrott: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
Csatlakoztatható vezeték-keresztmetszet típusa / segédérintkezőkhöz / finomszálú / magvégmegmunkálással: 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)

Termék típus: Védőkapcsoló

Gyártói szám: 3RH2911-1HA20

Beépítési méret: S00
S0
S2
S3

Érintkező típus: 4 záró

Segédérintkező típus: 2 záró

Tartós áram (max.): 6 A

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Dugaszolható

Szerelés: Csappantyús rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (elektromos): 200 000

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 36 mm

Magasság: 37.5 mm

Mélység: 43.7 mm

Méret: (Sz x Ma x Mé) 36 x 37.5 x 43.7 mm

Tartalom: 1 db

RoHS konform: Igen

: Other

: Clip-on

: None

: Screw connection

: 0

: 2

: 0

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Siemens 3KD9103-2 Védőkapcsoló 1 váltó 1 db

Rendelési szám:2862244

Szállítás: 11. 2. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

5190Ft^*

Siemens 3KD9103-3 Védőkapcsoló 1 váltó Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2862245

Szállítás: 10. 28. [Sze.]

Conrad Electronic

Min.: 1

Többszörös: 1

6490Ft^*

Siemens 3KD9103-4 Védőkapcsoló 1 váltó Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2862246

Szállítás: 11. 2. [H.]

Conrad Electronic

Min.: 1

Többszörös: 1

6490Ft^*

Siemens 3RA6911-1A Védőkapcsoló 1 db

Rendelési szám:2862247

Szállítás: 10. 29. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

14 990 Ft^*

Siemens 3RA6911-2A Védőkapcsoló 2 záró Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2862248

Szállítás: 10. 29. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

14 990 Ft^*

Siemens 3RA6912-1A Védőkapcsoló 2 nitó Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2862249

Szállítás: 10. 29. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

14 990 Ft^*

Siemens 3RA6912-2A Védőkapcsoló 2 nitó Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2862250

Szállítás: 10. 29. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

14 990 Ft^*

Siemens 3RA6913-1A Védőkapcsoló Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:2862251

Szállítás: 10. 29. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

14 990 Ft^*

Siemens 3RA6913-2A Védőkapcsoló 1 nyitó Alkalmas a következő márkához (relé): Siemens önálló 1 db

Rendelési szám:2862252

Szállítás: 10. 29. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

14 990 Ft^*

Siemens 3RH1921-1CD10 Védőkapcsoló 1 záró Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:2862253

Szállítás: 10. 29. [Cs.]

Conrad Electronic

Min.: 1

Többszörös: 1

5990Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2862276 Siemens 3RH2911-1HA20 Védőkapcsoló 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2862276 Siemens 3RH2911-1HA20 Védőkapcsoló 4 záró Dugaszolható Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Segédkapcsoló az előlapon, 2 NO áramút 1 NO, 1 NO a 3RH2 és 3RT2 csavaros kapcsokhoz .3/.4, .3/.4 SIRIUS 3RH29 segédkapcsolók a vezérlőáramkör segédérintkezőinek bővítéséhez.
Az előlapon található 3RH29 segédkapcsolók a 3RT2 kontaktorokra és a 3RH2 kontaktorrelékre mérettől függetlenül, szerszám nélkül szerelhetők.
A 3RH19/3RH29 segédkapcsolók elölre vagy oldalra szerelhető változatban kaphatók, akár négy azonnali kapcsolóval, vagy akár két bevezető-kapcsoló NO és NC érintkezővel. A segédkapcsolók a 3RH kontaktorrelékben kényszervezérelt érintkezőelemként, vagy a 3RT teljesítménykontaktorokban tükörérintkezőként is kialakíthatók. Folyamatosan kaphatók csavaros és rugós kapcsokkal.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
