Name: Siemens 3RT2025-1AR60 Teljesítmény védelem 3 záró 7.5 kW 690 V/AC Alkalmas a következő márkához (relé): Siemens 1 db
Brand: Siemens
SKU: 1738138
Availability: BackOrder

Egy fekete Siemens Schütz a Sirius sorozatból kék előlappal és különböző csatlakozó kapcsokkal, amely alkalmas elektromos áramkörök számára.

Egy nyitott elektromos elosztószekrény látható elektronikus alkatrészekkel az előtérben, miközben egy esős ablak mögött egy gépi munkaterület körvonalai rajzolódnak ki.

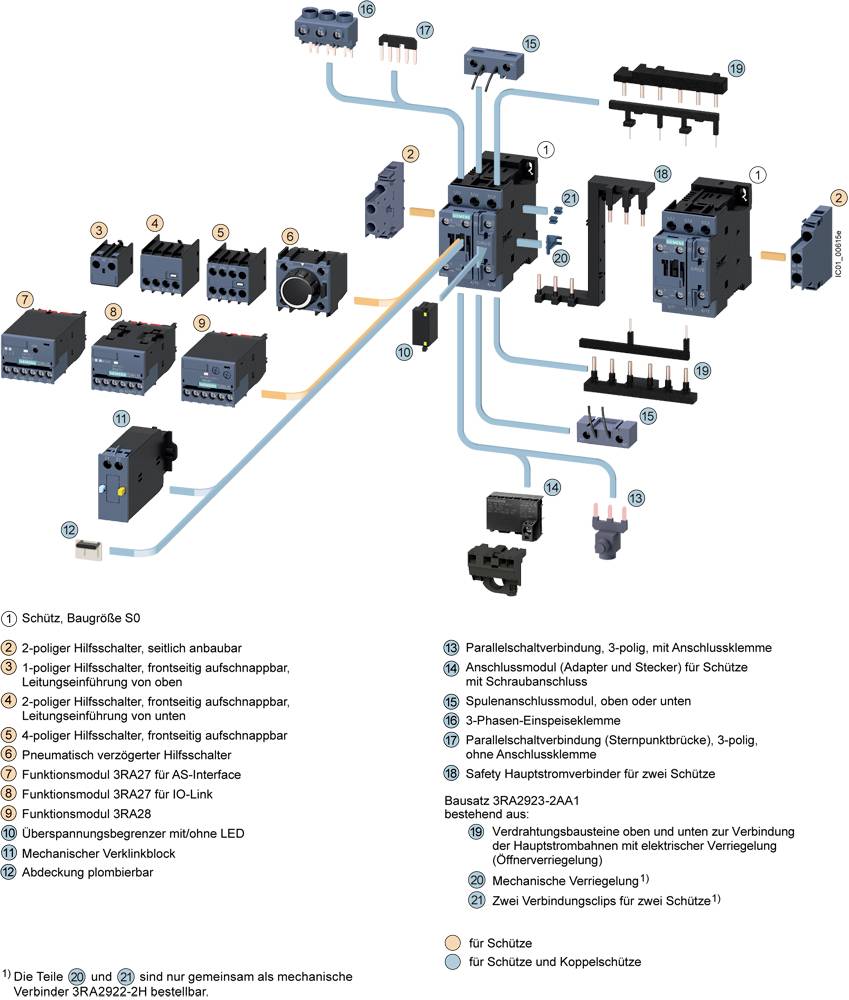

Egy védőrendszer robbantott ábrázolása számozott alkatrészekkel és magyarázattal. A csatlakozások és tartozékok részletesen bemutatásra kerülnek.

Egy relé kapcsolási rajza A1, A2, 1/1L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22 csatlakozókkal és egy váltóérintkezővel.

Műszaki rajz egy relének: elölnézet, oldalnézet és felülnézet méretezéssel. Fontos méretek: magasság 61 mm, mélység 67 mm.

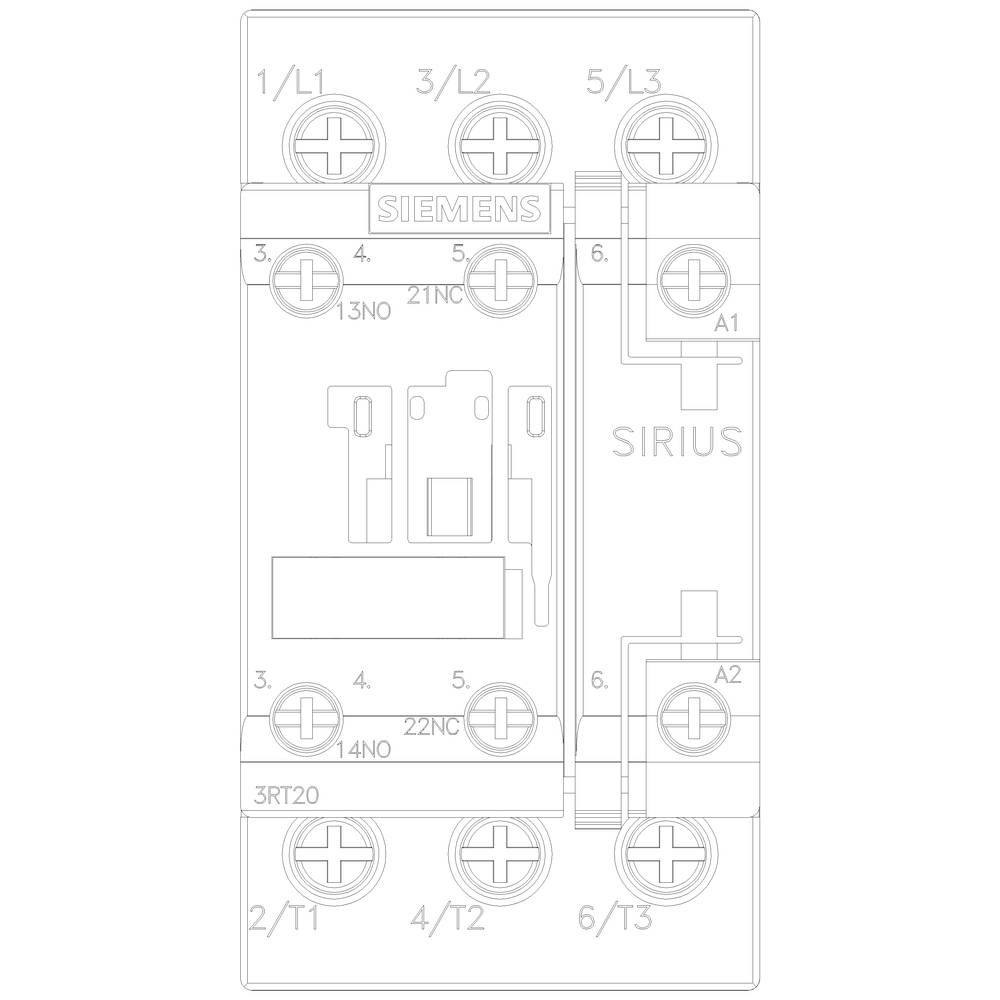

Villamos kapcsolórelé műszaki rajza a következő jelölésekkel: L1, L2, L3, 13NO, 14NC. Márkalogó felül: 'Siemens'.

1/6

Hasonló kivitel

Termék típus

Teljesítmény védelem

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Teljesítmény

7.5 kW

Csatlakozó

Csavaros csatlakozó

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (44 990 Ft / Darab)

44 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete egy- vagy többvezetékes: 10 mm²
Finoman sodrott vezető keresztmetszete: 10 mm²

Termék típus: Teljesítmény védelem

Gyártói szám: 3RT2025-1AR60

Beépítési méret: S0

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Vezérlő feszültség (min.): 400 V/AC

Vezérlő feszültség (max.): 440 V/AC

Vezérlő feszültség tartomány: 400 - 440 V/AC

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 17 A

: 7.5 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 85 mm

Mélység: 97 mm

Méret: (Sz x Ma x Mé) 45 x 85 x 97 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 7.5 kW

: 3

: 1

: 1

: 17 A

: 40 A

: 400-400 V

: 440-440 V

: Screw connection

: AC

: 15.5 A

: 7.355

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Siemens 3RT2023-1AB00 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1699182

Szállítás: 11. 13. [P.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AB04 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1746132

Szállítás: 11. 13. [P.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

37 990 Ft^*

Siemens 3RT2023-1AC20 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1704587

Szállítás: 11. 13. [P.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AD00 Teljesítmény védelem 3 záró 4 kW 690 V/AC 1 db

Rendelési szám:1746133

Szállítás: 11. 13. [P.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

20 990 Ft^*

Siemens 3RT2023-1AF00 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746134

Szállítás: 11. 13. [P.]

Conrad Electronic

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AF04 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746135

Szállítás: 11. 13. [P.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

37 990 Ft^*

Siemens 3RT2023-1AG20 Teljesítmény védelem 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1746136

Szállítás: 11. 13. [P.]

Conrad Electronic

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AG24 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746211

Szállítás: 11. 13. [P.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

37 990 Ft^*

Siemens 3RT2023-1AH00 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1749855

Szállítás: 11. 13. [P.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

26 990 Ft^*

Siemens 3RT2023-1AK60 Teljesítmény védelem 3 záró 4 kW 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1746212

Szállítás: 11. 13. [P.]

Conrad Electronic

4 kW

Min.: 1

Többszörös: 1

26 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1738138 Siemens 3RT2025-1AR60 Teljesítmény védelem 3 záró 7.5 kW 690 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1738138 Siemens 3RT2025-1AR60 Teljesítmény védelem 3 záró 7.5 kW 690 V/AC Alkalmas a következő márkához (relé): Siemens 1 db

Leírás

Hálózati kapcsoló, AC-3 17 A, 7,5 kW / 400 V 1 S + 1 NC, AC 400 V, 50 Hz, 400-440 V, 60 Hz, 3 pólusú, S0 méretű, Csavaros csatlakozás SIRIUS 3RT2 mágneskapcsoló motorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.
