Name: Siemens 3RT2035-1NB30 Védő 3 záró 18.5 kW 24 V/DC, 24 V/AC 40 A Segédérintkezővel Alkalmas a következő márkához (relé):
Brand: Siemens
SKU: 1431002
Availability: BackOrder

Siemens Sirius kontaktor, egy szürke házú és kék szélű elektromos kapcsolókészülék, amelyet áramkörök vezérlésére használnak.

Egy nyitott elosztószekrény látható elektronikai eszközökkel egy ipari helyiségben. A háttérben egy nedves ablak látható.

Egy elektromos kapcsolókészülék kapcsolási rajza számozott alkatrészekkel és összekötő vezetékekkel. A feliratok magyarázzák az egyes komponensek funkcióit és csatlakozási lehetőségeit.

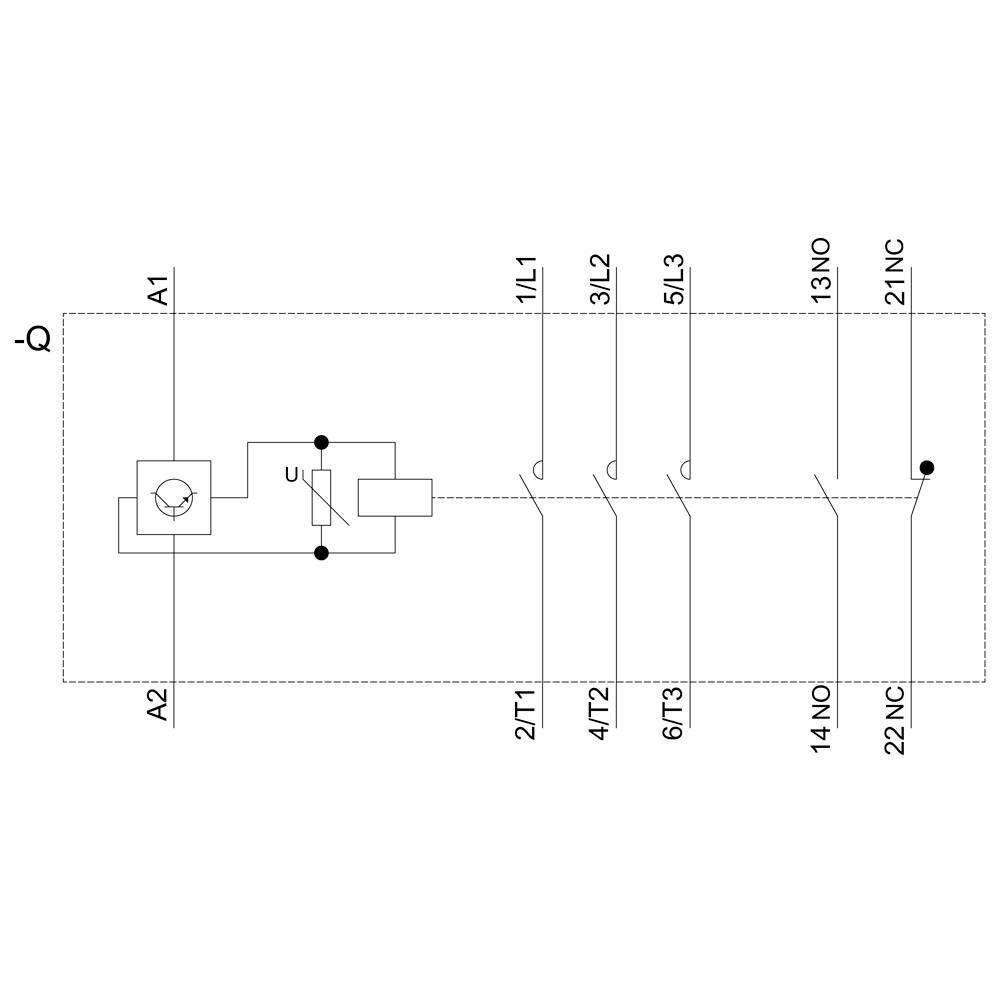

Elektromos kapcsolási rajz mutat egy négypólusú mágneskapcsolót, amelynek A1, A2 tekercskivezetései, valamint 13, 14, 21, 22 jelű érintkezői vannak.

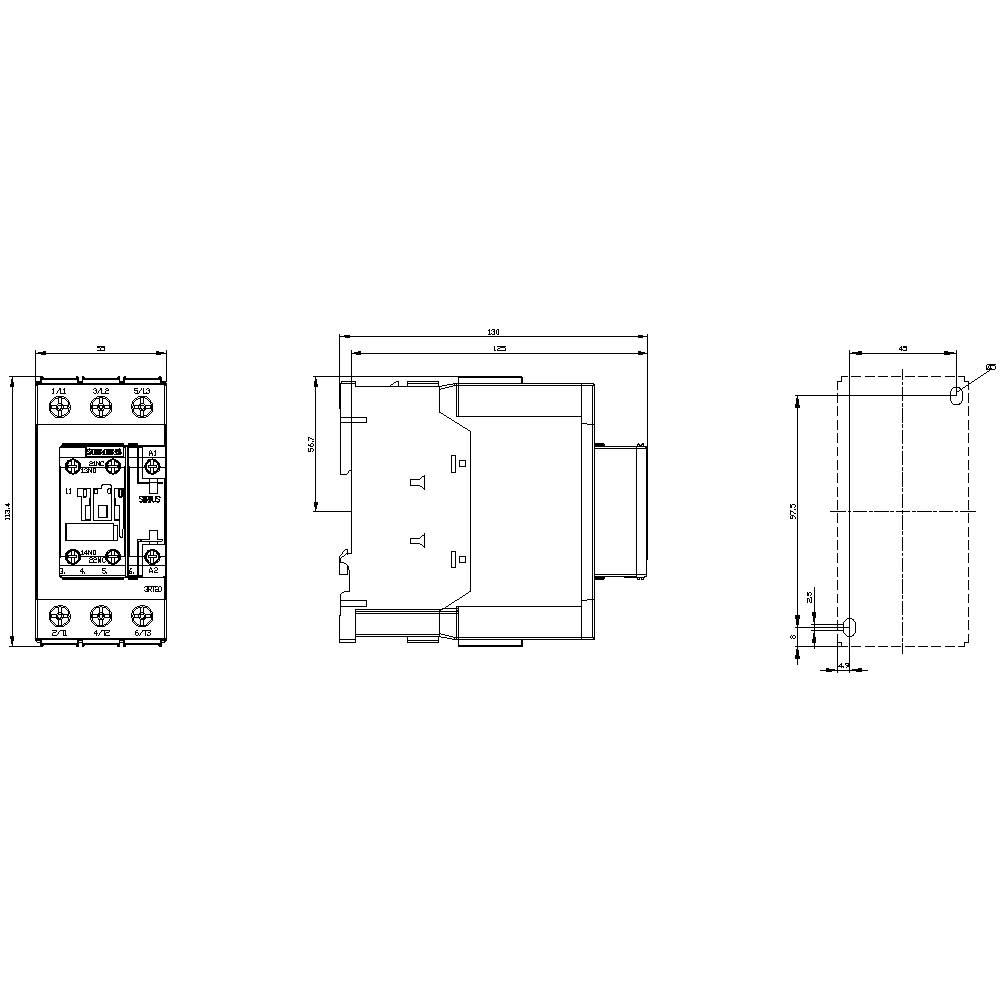

Elektromos alkatrész műszaki rajza méretezéssel. Elölnézet és oldalnézet mutatják a szerkezet részleteit.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

24 V/DC

24 V/AC

Terhelési áram

40 A

Teljesítmény

18.5 kW

Adatlap (PDF)

Szállítás: 11. 9. [H.]

Szám

Összesen (85 990 Ft / Darab)

85 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Súly: 1 115 kg
Teljesítmény veszteség: 2.2 W

Termék típus: Védő

Gyártói szám: 3RT2035-1NB30

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Segédérintkező típus: 1 záró
1 nyitó

Névleges feszültség: 24 V/DC
24 V/AC

Vezérlő feszültség (min.): 20 V/DC
20 V/AC

Vezérlő feszültség (max.): 33 V/DC
33 V/AC

Vezérlő feszültség tartomány: 20, 20 - 33, 33 V/DC, V/AC

Kapcsolási feszültség (max.): 400 V/AC

Tartós áram (max.): 40 A

Terhelési áram: 40 A

: 18.5 kW

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Kalapsín

Csatlakozó: Csavaros kapocs

Élettartam (mechanikus): 1.0E7

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 18.5 kW

: 3

: 1

: 1

: 41 A

: 60 A

: 20-33 V

: 20-33 V

: 20-33 V

: Screw connection

: AC/DC

: 35 A

: 22.065

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Teljesítmény

Névleges feszültség

Siemens 3RT2035-1NB30 Védő 3 záró 18.5 kW 24 V/DC, 24 V/AC 40 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1431002

Szállítás: 11. 9. [H.]

Conrad Electronic

Jelenlegi termék

18.5 kW

24 V/DC

Min.: 1

Többszörös: 1

85 990 Ft^*

Siemens 3RT2035-1AP00 Védő 3 záró 18.5 kW 230 V/AC 40 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1430965

Szállítás: 10. 13. [K.]

4 dbConrad Electronic

18.5 kW

230 V/AC

Min.: 1

Többszörös: 1

64 990 Ft^*

Siemens 3RT2036-1AC20-0UA0 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1747630

Szállítás: 11. 2. [H.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

76 990 Ft^*

Siemens 3RT2036-1AK60-0UA0 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1747643

Szállítás: 10. 28. [Sze.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

76 990 Ft^*

Siemens 3RT2036-1AM20-0UA0 Védő 3 záró 25 LE 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1701786

Szállítás: 10. 26. [H.]

8 dbConrad Electronic

25 LE

690 V/AC

Min.: 1

Többszörös: 1

78 990 Ft^*

Siemens 3RT2036-1AP00 Védő 3 záró 22 kW 230 V/AC 50 A Segédérintkezővel 1 db

Rendelési szám:1431164

Szállítás: 10. 13. [K.]

8 dbConrad Electronic

22 kW

230 V/AC

Min.: 1

Többszörös: 1

68 990 Ft^*

Siemens 3RT2036-1AP04 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1738185

Szállítás: 11. 9. [H.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

77 990 Ft^*

Siemens 3RT2036-1AP60-0UA0 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1750900

Szállítás: 11. 2. [H.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

76 990 Ft^*

Siemens 3RT2036-1AV60-0UA0 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1738381

Szállítás: 11. 2. [H.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

78 990 Ft^*

Siemens 3RT2036-1NB30 Védő 3 záró 22 kW 24 V/DC, 24 V/AC 50 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1431165

Szállítás: 11. 9. [H.]

Conrad Electronic

22 kW

24 V/DC

Min.: 1

Többszörös: 1

106 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1431002 Siemens 3RT2035-1NB30 Védő 3 záró 18.5 kW 24 V/DC, 24 V/AC 40 A Segédérintkezővel Alkalmas a következő márkához (relé):

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1431002 Siemens 3RT2035-1NB30 Védő 3 záró 18.5 kW 24 V/DC, 24 V/AC 40 A Segédérintkezővel Alkalmas a következő márkához (relé):

Leírás

power contactor, AC-3 40 A, 18.5 kW / 400 V 1 NO + 1 NC, AC / DC 20-33 V, with varistor, 3-pole, Size S2, screw terminal Power contactor SIRIUS 3RT2 for switching motors.
The 3RT2 contactors are part of the modular SIRIUS system with its optimally coordinated products. They offer convincing performance from a compact design with high contact reliability. They can be combined with a variety of other components in the load feeder. Many of the device combinations have been factory tested. The contactors offer the best connection to the automation level for every application (parallel, via ASi or IO-Link): Integrated auxiliary switches reduce the complexity of your design. The front-panel terminals simplify the wiring. The 3RT2 contactors are climate-resistant, approved for worldwide use (e.g. IEC and UL/CSA) and are IE3/IE4-ready.
They are available in various sizes and in a wide performance range with AC and DC operation. In addition to screw terminals, all the devices are also available with spring-type terminals for fast, maintenance-free and vibration-proof connection.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases etc. is standardized for all sizes. The available link modules, function modules and the SIRIUS 3RV29 infeed system considerably reduce the wiring expense.
The 3RT2 power contactors replace the well-proven 3RT1 series (up to 55 kW).
Simple, efficient and always up to date - SIRIUS modular system.
