Name: Siemens 3RT2037-1AM20 Védő 3 záró 30 kW 690 V/AC Segédérintkezővel 1 db
Brand: Siemens
SKU: 1736287
Availability: BackOrder

Egy fekete és szürke anyagú Siemens kontaktor látható, különböző csatlakozó kapcsokkal és vezérlési csatlakozásokkal.

Egy nyitott elosztószekrény elektronikus alkatrészekkel, mellette egy ablak, amelyet esőcseppek borítanak. Egy elmosódott tárgy látható a háttérben.

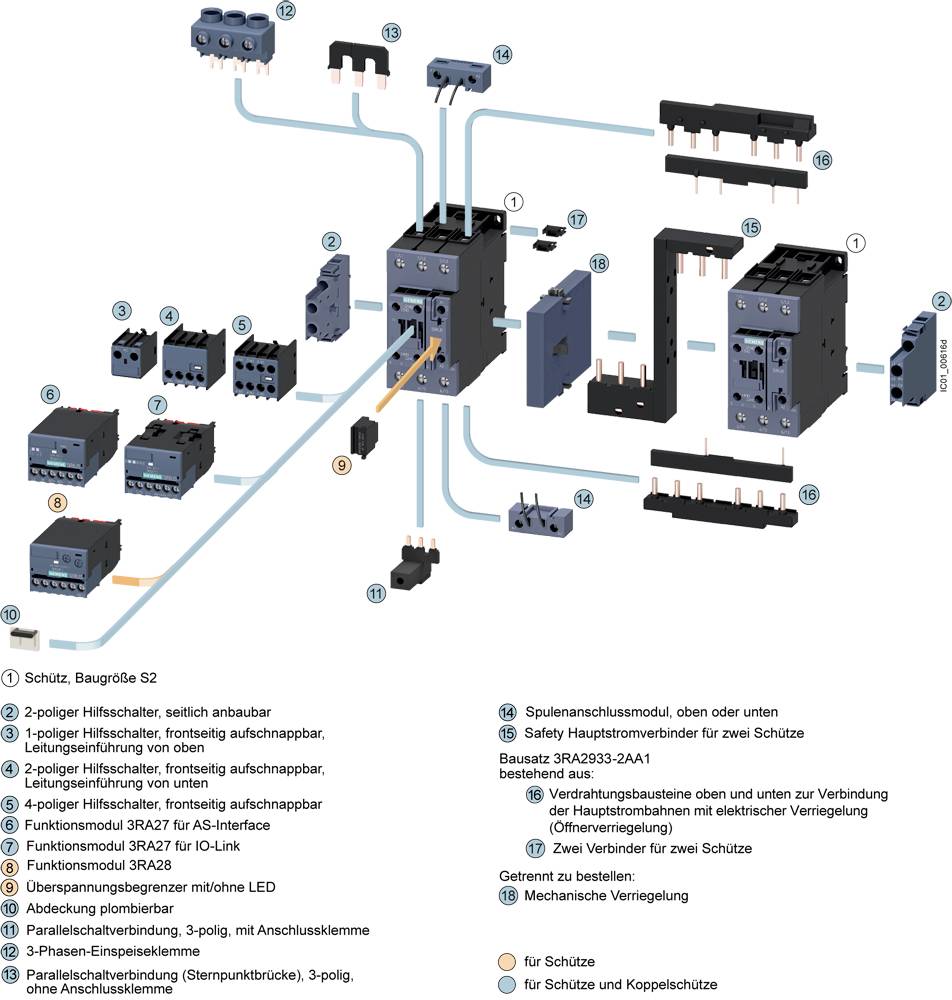

'Egy védőberendezés diagramja számozott komponensekkel és jelmagyarázattal. A komponensek magukban foglalják a főáramkört, a vezérlőáramkört és a tartozékokat.'

'A kapcsolási rajz egy több érintkezővel rendelkező relét mutat. A 11-es és 22-es érintkezők vannak ábrázolva, köztük a kapcsolatok be vannak jelölve.'

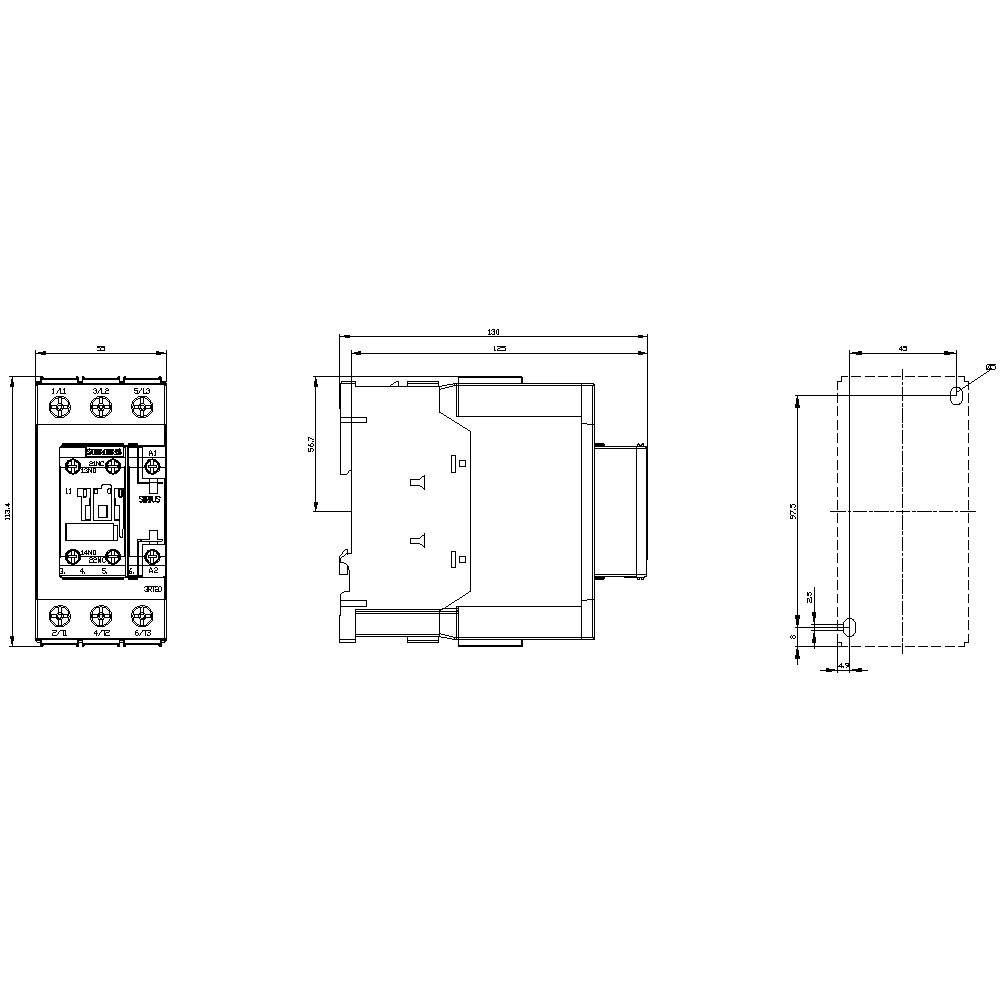

Egy elektromos alkatrész műszaki rajza, amely elölnézetet, oldalnézetet és felülnézetet tartalmaz. A rajzon méretezések és részletes komponensek szerepelnek.

1/5

Hasonló kivitel

Termék típus

Védő

Pólusszám

3 pólusú

Névleges feszültség

690 V/AC

Teljesítmény

30 kW

Csatlakozó

Csavaros csatlakozó

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 16. [H.]

Szám

Összesen (119 990 Ft / Darab)

119 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC
Vezető keresztmetszete egy- vagy többvezetékes: 50 mm²
Finoman sodrott vezető keresztmetszete: 35 mm²

Termék típus: Védő

Gyártói szám: 3RT2037-1AM20

Beépítési méret: S2

Pólusszám: 3 pólusú

Érintkező típus: 3 záró

Névleges feszültség: 690 V/AC

Vezérlő feszültség (max.): 208 V/AC

Vezérlő feszültség tartomány: 208 V/AC (max)

Kapcsolási feszültség (max.): 690 V/AC

Tartós áram (max.): 65 A

: 30 kW

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Csatlakozó: Csavaros csatlakozó

Élettartam (mechanikus): 10000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 55 mm

Magasság: 114 mm

Mélység: 130 mm

Méret: (Sz x Ma x Mé) 55 x 114 x 130 mm

Tartalom: 1 db

RoHS konform: Igen

: TRUE

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: Screw connection

: AC

: 55 A

: 36.7749375

UKCA: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges feszültség

Teljesítmény

Siemens 3RT2035-1AP00 Védő 3 záró 18.5 kW 230 V/AC 40 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1430965

Szállítás: 10. 30. [P.]

4 dbConrad Electronic

230 V/AC

18.5 kW

Min.: 1

Többszörös: 1

64 990 Ft^*

Siemens 3RT2035-1NB30 Védő 3 záró 18.5 kW 24 V/DC, 24 V/AC 40 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1431002

Szállítás: 11. 27. [P.]

Conrad Electronic

24 V/DC

18.5 kW

Min.: 1

Többszörös: 1

91 990 Ft^*

Siemens 3RT2036-1AC20-0UA0 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1747630

Szállítás: 11. 20. [P.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3RT2036-1AK60-0UA0 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1747643

Szállítás: 11. 16. [H.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3RT2036-1AM20-0UA0 Védő 3 záró 25 LE 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1701786

Szállítás: 11. 10. [K.]

73 dbConrad Electronic

690 V/AC

25 LE

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3RT2036-1AP00 Védő 3 záró 22 kW 230 V/AC 50 A Segédérintkezővel 1 db

Rendelési szám:1431164

Szállítás: 10. 30. [P.]

6 dbConrad Electronic

230 V/AC

22 kW

Min.: 1

Többszörös: 1

70 990 Ft^*

Siemens 3RT2036-1AP04 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1738185

Szállítás: 11. 27. [P.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3RT2036-1AP60-0UA0 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens darab 1 db

Rendelési szám:1750900

Szállítás: 11. 20. [P.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3RT2036-1AV60-0UA0 Védő 3 záró 690 V/AC Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1738381

Szállítás: 11. 20. [P.]

Conrad Electronic

690 V/AC

Min.: 1

Többszörös: 1

87 990 Ft^*

Siemens 3RT2036-1NB30 Védő 3 záró 22 kW 24 V/DC, 24 V/AC 50 A Segédérintkezővel Alkalmas a következő márkához (relé): Siemens 1 db

Rendelési szám:1431165

Szállítás: 11. 27. [P.]

Conrad Electronic

24 V/DC

22 kW

Min.: 1

Többszörös: 1

106 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1736287 Siemens 3RT2037-1AM20 Védő 3 záró 30 kW 690 V/AC Segédérintkezővel 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1736287 Siemens 3RT2037-1AM20 Védő 3 záró 30 kW 690 V/AC Segédérintkezővel 1 db

Leírás

Kontaktor, AC-3, 30 kW / 400 V, 1 S + 1 NC, AC 208 V, 50/60 Hz, 3 pólusú, S2 keretméret, Csavaros csatlakozás SIRIUS 3RT2 kontaktor kapcsolómotorokhoz. Az 3RT2 mágneskapcsolók a SIRIUS moduláris rendszer részét képezik a tökéletesen illeszkedő termékekkel. Nagy teljesítményüket a kompakt kialakításukkal és a magas érintkezési megbízhatósággal ötvözi. Ezek sokféleképpen kombinálhatók a terhelésadagoló más alkatrészeivel. Számos eszközkombináció gyárilag tesztelt. A mágneskapcsolók az egyes alkalmazásokhoz optimális kapcsolatot biztosítanak a vezérlővel (párhuzamosan ASi vagy IO-Link segítségével). Az integrált segédkapcsolók csökkentik a test összetettségét. Az elülső csatlakozók lehetővé teszik az egyszerű bekötést. Az 3RT2 mágneskapcsolók világszerte klímabiztosak és világszerte jóváhagyottak (pl. IEC és UL / CSA) és IE3 / IE4 már. Különböző méretekben és nagy teljesítménytartományban kaphatók AC és DC üzemmódban. A csavaros csatlakozás mellett a készülékek rugóval ellátott csatlakozással is rendelkezésre állnak a gyors, karbantartást nem igénylő és rezgéscsillapító csatlakoztatáshoz. Az átfogó tartozékok, például segédérintkezők, segédkioldók stb., Minden méretben egységesek. A rendelkezésre álló csatlakozóblokkok, a funkciómodulok és a SIRIUS 3RV29 befogási rendszer jelentősen csökkenti a kábelezési erőfeszítést. Az 3RT2 mágneskapcsolók a bevált 3RT1 sorozat (legfeljebb 55 kW) helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
