Siemens Félvezető relé 3RF21903AA04 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db vásárlása

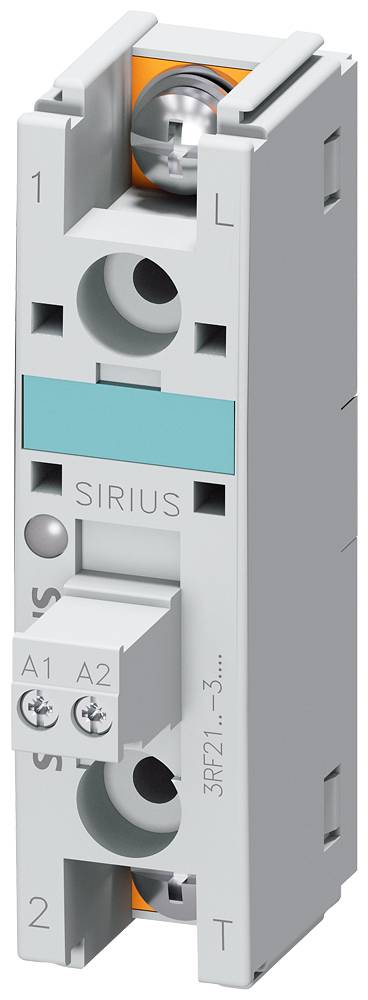

A SIRIUS SCHÜTZ kiegészítő modul, szürke ház türkizkék részlettel, két csavaros csatlakozóval felül, kettővel alul.

Hasonló kivitel

Nyitott elektromos elosztószekrény látható elektromos komponensekkel és kábelezéssel. Fő elemei: kapcsolók, biztosítékok, ipari alkalmazásokhoz való kábelvezetékek.

Két ellentétes irányban összekötött dióda kapcsolási szimbóluma, '1L', '2T', 'A1+', 'A2-' és '-Q' felirattal ellátva.

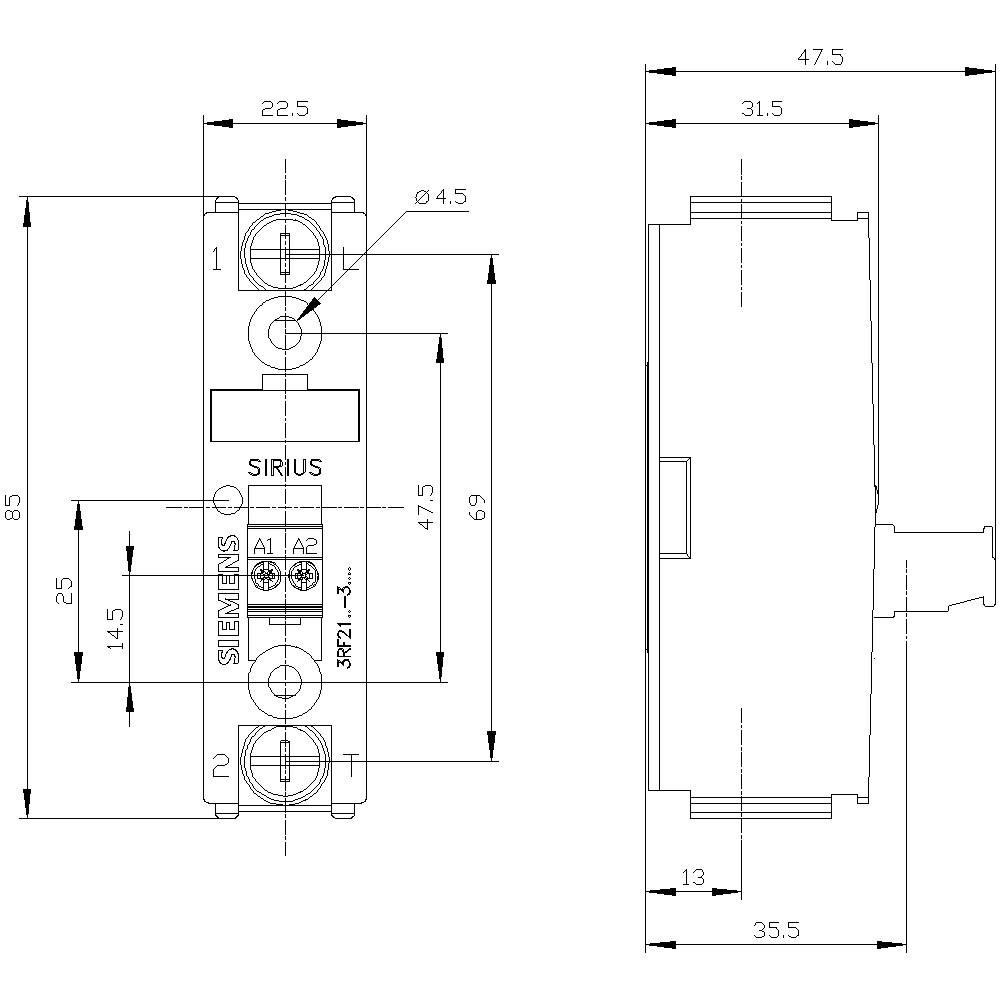

'Egy Siemens Sirius relé műszaki rajza. Méretei: 85 mm magasság, 22,5 mm szélesség, 47,5 mm mélység. Front- és oldalnézet.'

1/4

Hasonló kivitel

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

15 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

460 V/AC

Terhelési áram (max.)

90 A

Adatlap (PDF)

Szállítás: 10. 14. Sze.

Szám

Összesen (25 976 Ft / Darab)

25 976 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Félvezető relé

Gyártói szám: 3RF2190-3AA04

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Gyűrűs fül, 3 mm
Gyűrűs fül, 5 mm

Vezérlő feszültség (min.): 15 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 15 - 24 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 1150 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 460 V/AC

Terhelési áram (max.): 90 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP00

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 72 g

RoHS konform: Igen

Tartalom: 1 db

: 1

: TRUE

: 90 A

: DC

: 88 A

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Siemens Félvezető relé 3RF21903AA04 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430823

Jelenlegi termék

24 V/DC

90 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21203AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430776

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21203AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430782

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21203AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430783

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21203AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430793

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21503AA22 50 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430821

230 V/AC

50 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21903AA02 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430822

24 V/DC

90 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21903AA22 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430824

230 V/AC

90 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21503AA24 50 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430863

230 V/AC

50 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21903AA24 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430866

230 V/AC

90 A

110 V/AC

460 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 1430823 Siemens Félvezető relé 3RF21903AA04 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430823 Siemens Félvezető relé 3RF21903AA04 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 48-460 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
