Siemens Félvezető relé 3RF21903AA24 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db vásárlása

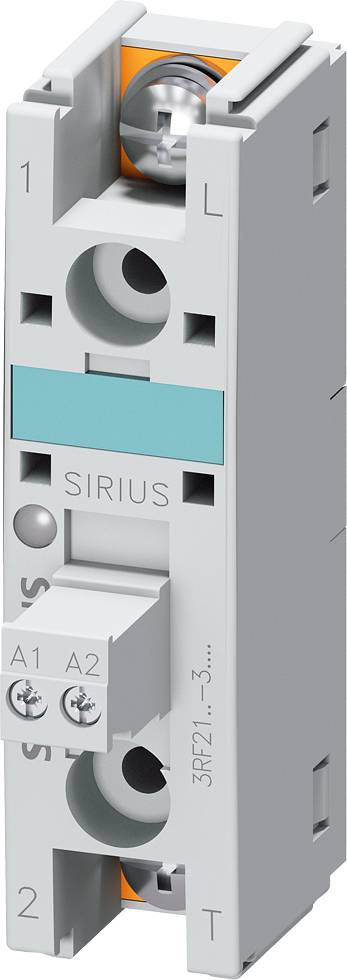

Szürke elektromos eszköz talapzat több csatlakozóval, amelyen a 'SIRIUS' felirat szerepel. Ipari felhasználásra alkalmas.

Hasonló kivitel

Egy nyitott elosztószekrény különböző elektromos komponensekkel és kábelbevezetésekkel, amely kulcsfontosságú a vezérléstechnikában.

Kapcsolási rajz: Egy téglalap alakú alkatrész két, egymással szemben elhelyezkedő szimbólumot mutat, egy diódát balra és egy nem azonosítható szimbólumot jobbra, amelyeket egy rövid vonal köt össze.

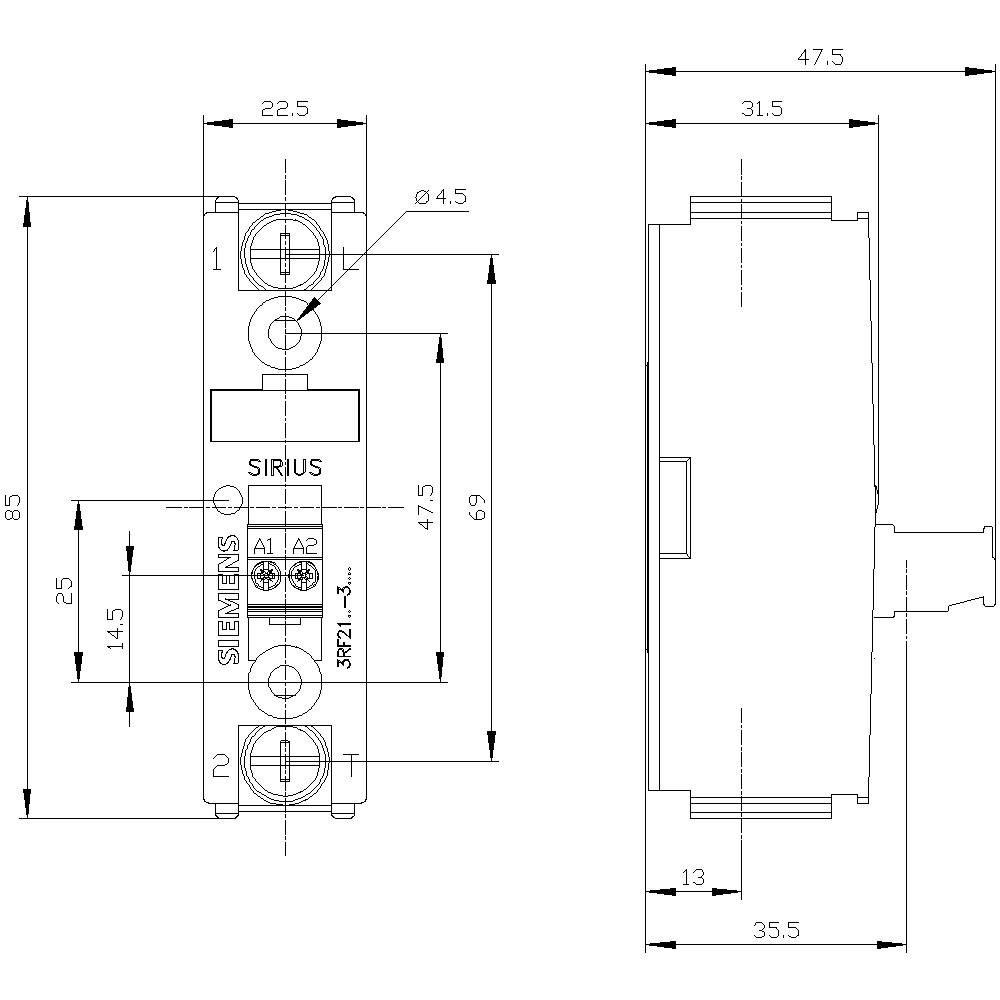

Siemens elektromos relé, 'SIRIUS' modell műszaki rajza, méreteket és csatlakozási pontokat mutat milliméterben.

1/4

Hasonló kivitel

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

110 V/AC

Vezérlő feszültség (max.)

230 V/AC

Kapcsolási feszültség (max.)

460 V/AC

Terhelési áram (max.)

90 A

Adatlap (PDF)

Szállítás: 10. 14. Sze.

Szám

Összesen (32 276 Ft / Darab)

32 276 Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Félvezető relé

Gyártói szám: 3RF2190-3AA24

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Gyűrűs fül, 3 mm
Gyűrűs fül, 5 mm

Vezérlő feszültség (min.): 110 V/AC

Vezérlő feszültség (max.): 230 V/AC

Vezérlő feszültség tartomány: 110 - 230 V/AC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 1150 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 460 V/AC

Terhelési áram (max.): 90 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP00

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 220 g

RoHS konform: Igen

Tartalom: 1 db

: 1

: TRUE

: 90 A

: AC

: 88 A

UKCA: nem jellemző

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Siemens Félvezető relé 3RF21903AA24 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430866

Jelenlegi termék

230 V/AC

90 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21203AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430776

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21203AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430782

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21203AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430783

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21203AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430793

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21503AA22 50 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430821

230 V/AC

50 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21903AA02 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430822

24 V/DC

90 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21903AA04 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430823

24 V/DC

90 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21903AA22 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430824

230 V/AC

90 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21503AA24 50 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430863

230 V/AC

50 A

110 V/AC

460 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 1430866 Siemens Félvezető relé 3RF21903AA24 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430866 Siemens Félvezető relé 3RF21903AA24 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 48-460 V / 110-230 V AC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
