Name: Teledyne LeCroy T3DSO2104HD-MS Digitális oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 12 Mpts 12 bit Kevert jel (MSO) 1 db
Brand: Teledyne LeCroy
SKU: 3028003
Availability: BackOrder

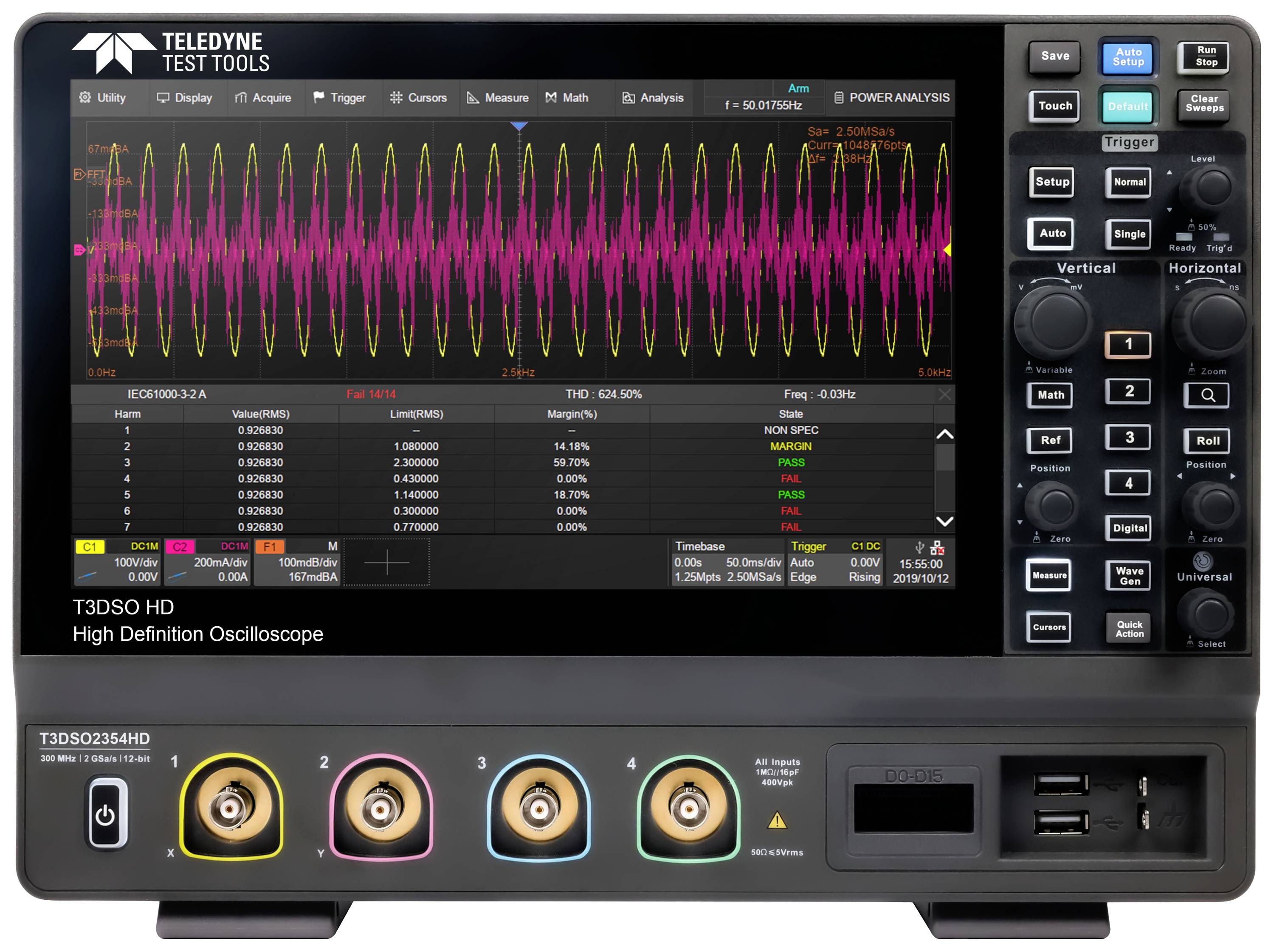

Egy digitális oszcilloszkóp kijelzője szinuszos hullámot mutat mérési értékekkel. A mérési csatornák lent láthatók.

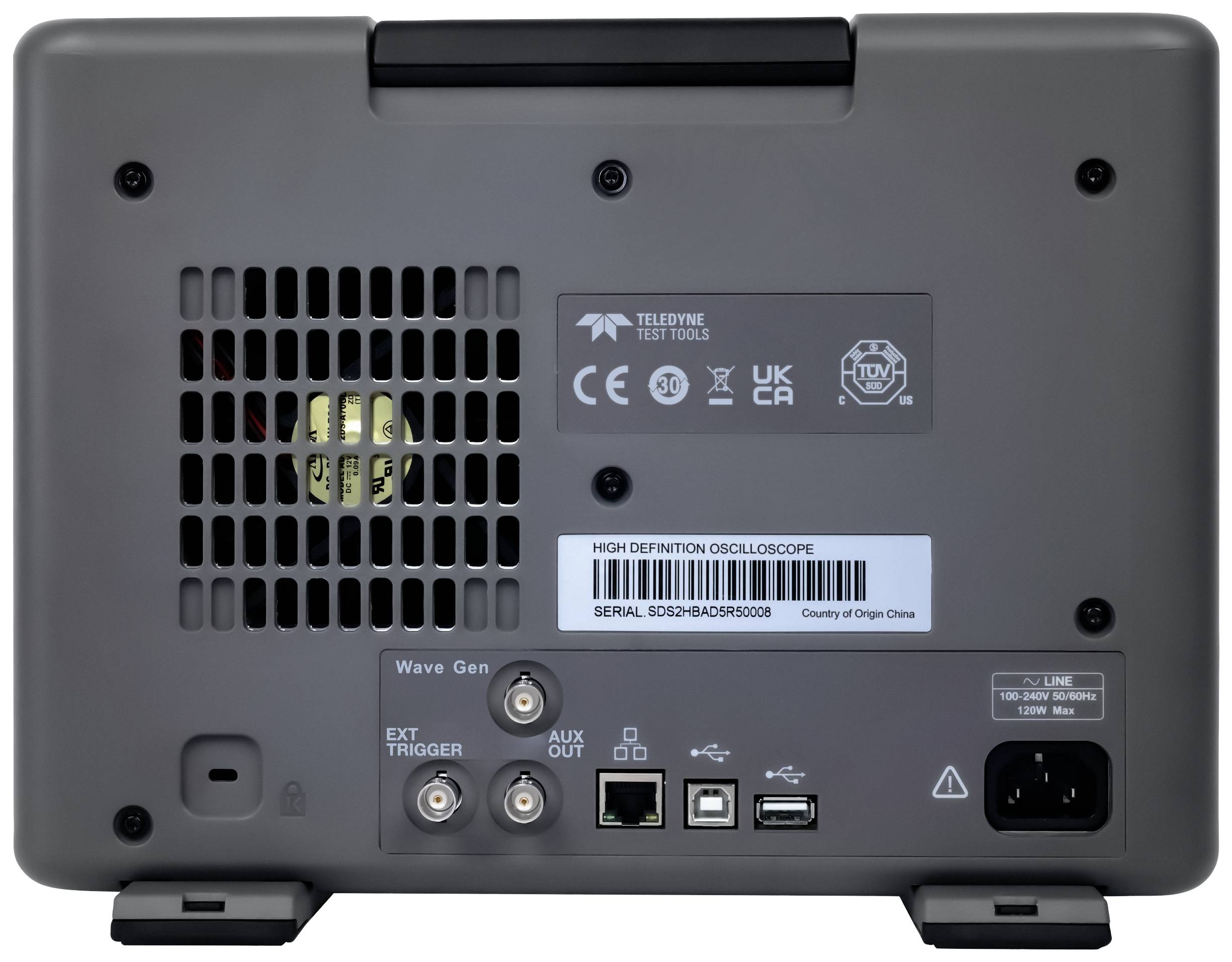

Egy oszcilloszkóp hátoldala szellőzőnyílásokkal, tápellátási, USB-, külső trigger- és AUX-csatlakozókkal, valamint sorozatszámmal.

1/2

Adatlap (PDF)

Összesen (1 905 990 Ft / Darab)

1 905 990 Ft

ÁFÁ-val

Csak üzleti ügyfelek számára elérhető.

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Teledyne LeCroy, 100 MHz, 2 GS/s interleaved, 4 CH, 16 Dig CH, 200 Mpts/Ch interleaved, teljesen betöltött MSO

100 MHz
Analóg bemenetek száma (max.) 4

Műszaki adatok

Termék típus: Digitális oszcilloszkóp

Sávszélesség: 100 MHz

Mintavételezési ráta/csatorna: 1 GSa/mp

Kijelző: TFT LCD 1024x600 pixel

Felbontás: 12 bit

Képernyőméret: 25.65 cm

Oszcilloszkóp jellemzők: Kevert jel (MSO)

Időbázis: 1 ns/div - 1000 s/div

Analóg bemenetek száma (max.): 4

: Gyári standard (tanúsítvánnyal)

Függőleges eltérítés: 2 mV/div-től - 100 V/div-ig terjedő beállításokhoz

Bemeneti impedancia: 1 MΩ

Bemeneti kapcsolás: DC, AC, GND

Bemeneti feszültség: 230 V

Tápellátás: 100-240VAC 50/60/400Hz

Méret: (H x Sz x Ma) 317.20 x 149 x 236 mm

Súly: 4.1 kg

Digitális bemenetek száma (max.): 16

Kijelző: TFT LCD 1024x600 pixel

Szélesség: 149 mm

Magasság: 236 mm

Hossz: 317.20 mm

Csatlakozók: USB-Device
USB-Host
LAN

Memóriamélység/csatorna: 12 Mpts

Gyártói szám: T3DSO2104HD-MS

Dokumentumok és letöltések

Adatlap

Adatlap 3028003 Teledyne LeCroy T3DSO2104HD-MS Digitális oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 12 Mpts 12 bit Kevert jel (MSO) 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3028003 Teledyne LeCroy T3DSO2104HD-MS Digitális oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 12 Mpts 12 bit Kevert jel (MSO) 1 db

Leírás

Modern, megfizethető 12 bites oszcilloszkóp 100 MHz, 200 MHz és 350 MHz sávszélességben, egyenként 4 csatornával. MSO egységként konfigurálva. Minden oszcilloszkóp alapkivitelben 16 digitális csatornával, valamint az összes trigger/dekódoló és elemző szoftverrel rendelkezik. A Teledyne LeCroy T3DSO2000HD sorozatú oszcilloszkópjai mind 12 bites nagyfelbontású oszcilloszkópok. A sorozatos oszcilloszkópok DSO-ként és MSO-ként vannak konfigurálva, hogy megkönnyítsék a vásárlást. Ez átfogó elemző eszközt biztosít az ügyfeleknek a tervezési és ellenőrzési követelményeikhez.

Ez a szöveg gépi fordítással készült.

Kivitel

100 MHz-es, 200 MHz-es és 350 MHz-es sávszélességű modellek, 12 bites ADC, alapfelszereltség az összes trigger/dekódoló és elemző szoftverrel
Maximális mintavételi sebesség 1 GSa/s
A hullámforma rögzítési sebessége akár 100 000 wfm/s
Függőleges tartomány 2 mV/div és 100 V/div
Akár 12 Mpt rögzítési memória
Sorozatrögzítési mód (akár 80 000 szegmens)
Funkció történelmi hullámformák rögzítésére (History) akár 80 000 képpel
38 automatikus mérési paraméter
Támogatja a 256 szintű intenzitás gradációt és a színhőmérséklet megjelenítési módokat
Intelligens trigger: él, lejtés, impulzus szélesség, ablak, futás, intervallum, időkorlát (kimaradás), minta
Soros busz triggerelés és dekódolás (standard) IIC, SPI, UART, CAN és LIN protokollokhoz
Videó trigger/HDTV

Szállítás tartalma

Oszcilloszkóp
4x passzív szonda
USB kábel
Hálózati kábel
Vezeték nélküli egér
Gyors telepítési útmutató
Kalibrálási bizonylat

Leírás

Kivitel

100 MHz-es, 200 MHz-es és 350 MHz-es sávszélességű modellek, 12 bites ADC, alapfelszereltség az összes trigger/dekódoló és elemző szoftverrel
Maximális mintavételi sebesség 1 GSa/s
A hullámforma rögzítési sebessége akár 100 000 wfm/s
Függőleges tartomány 2 mV/div és 100 V/div
Akár 12 Mpt rögzítési memória
Sorozatrögzítési mód (akár 80 000 szegmens)
Funkció történelmi hullámformák rögzítésére (History) akár 80 000 képpel
38 automatikus mérési paraméter
Támogatja a 256 szintű intenzitás gradációt és a színhőmérséklet megjelenítési módokat
Intelligens trigger: él, lejtés, impulzus szélesség, ablak, futás, intervallum, időkorlát (kimaradás), minta
Soros busz triggerelés és dekódolás (standard) IIC, SPI, UART, CAN és LIN protokollokhoz
Videó trigger/HDTV
