PCE Instruments PCE-830-2 hálózat analizáló készülék
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (918 102 Ft / Darab)
918 102 Ft
ÁFA nélkül
Főbb jellemzők

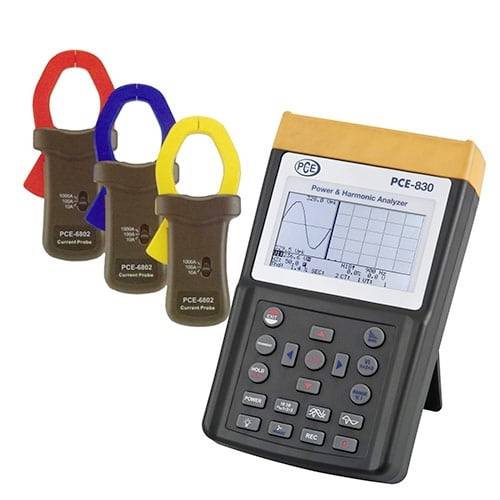

Táphálózati zavarelemző PCE-830-2
- 3 fázisú / 4 vezetékes, 3 fázisú / 3 vezetékes, 1 fázisú / 2 vezetékes, 1 fázisú / 3 vezetékes hálózatok elemzése
- Valódi effektív mérés (V 123 és I 123)
- Aktív teljesítménymérés (W, KW, MW, GW)
- Látszólagos és meddő teljesítmény mérés (KVA, KVAR)
- Teljesítménytényező (PF)
Műszaki adatok
- AC watt (50 vagy 60 Hz, PF 0,5–1)
- Méréstartomány
- feloldás
- Pontosság
- 5.0 ... 999,9 W
- 0,1 W
- ±1% ±0,8 watt
- 1000... 9.999 kW
- 0,001 kW
- ±1% ±8W
- 10.00... 99,99 kW
- 0,01 kW
- ±1% ±80W
- 100,0... 999,9 kW
- 0,01 kW
- ±1% ±0,8 kW
- 1000... 9999 kW
- 1 kW
- ±1% ±8 kW
- AC áram (50 vagy 60 Hz, automatikus tartomány, TRMS)
- Méréstartomány
- feloldás
- Pontosság
- 0,04A... 1 A
- 0,001 A
- ±0,5% ±0,05A
- 0,4A... 10,0 A
- 0,01 A
- ±0,5% ±0,05A
- 4A... 100,0 A
- 0,1A ±1,0%
- ±0,5 A
- AC feszültség (50 vagy 60 Hz, TRMS)
- Méréstartomány
- feloldás
- Pontosság
- 20,0 ... 500,0 V
- 0,1 V
- ±0,5% ±5 számjegy
- (fázis nullára)
- 20,0 ... 600,0 V
- 0,1 V
- ±0,5% ±5 számjegy
- (fázis a fázis ellen)
- AC feszültség harmonikus torzítása
- Méréstartomány
- feloldás
- Pontosság
- 1 ... 20
- 0,1 %
- ±1,0 %
- 21 ... 49
- 0,1 %
- 4% vM érték. ± 2,0 %
- 50 ... 99
- 0,1 %
- 6% vM érték. ± 2,0 %
- AC áram harmonikusai %-ban
- Méréstartomány
- feloldás
- Pontosság
- 1 ... 20
- 0,1 %
- az átlagérték ±0,2%-a. ±1,0 %
- 11 ... 20
- 0,1 %
- ±2% vM érték. ±1,0 %
- 21 ... 50. (A)
- az átlagérték 0,1%-a ±5%-a.
- ±1,0 %
- 21 ... 50. (mA)
- az átlagérték 0,1%-a ±10%-a.
- ±1,0%
- 51 ... 99
- 0,1 %
- az átlagérték ±35%-a. ±1,0 %
- Teljesítménytényező (PF)
- Méréstartomány
- feloldás
- Pontosság
- 0.00 ... 1,00
- 0,01
- ±0,04
- fázisszög (phi)
- Méréstartomány
- feloldás
- Pontosság
- -180°... 180°
- 0,1°
- ±1°
- Teljes harmonikus torzítás
- Méréstartomány
- feloldás
- Pontosság
- 0,0 ... 20,0 %
- 0,1 %
- ±1 %
- 20,0 ... 100 %
- 0,1 %
- ±3% vM érték. ±5%
- 100... 999,9 %
- 0,1 %
- az átlagérték ±10%-a. ±10%
- Csúcsérték mérés AC feszültség/áram mellett
- Méréstartomány
- feloldás
- Pontosság
- 50 Hz
- 19uS
- ±5% ±30 számjegy
- 60 Hz
- 16uS
- ±5% ±30 számjegy
- AC feszültség/áram csúcsértékének mérése
- Méréstartomány
- feloldás
- Pontosság
- 1.00... 99.99
- 0,01
- ±5% ±30 számjegy
- Frekvencia tartomány Auto módban
- Méréstartomány
- feloldás
- Pontosság
- 45 ... 65 Hz
- 0,1 Hz
- 0,1 Hz
- Adatmemória 512 kB (nem felejtő memória) akár 52420 mért értékhez 1 fázisú/2 vezetékes méréshez
- USB interfész (optikailag leválasztott)
- A Windows 2000 XP, ME vagy újabb rendszerhez használható szoftver és adatkábel a csomagban található
- Kijelző Háttérvilágítású pontmátrix LCD kijelző
- Tápellátás 8 x 1,5 V AA típusú (Mignon)
- Méretek 257 x 155 x 57 mm
- Súly: 1160g
- Környezeti feltételek max. 85% relatív páratartalom / -10 ... +50 °C
- Védettségi fokozat / szabványosítás IEC 61010, 600 V/CAT III
- Clamp Meter PCE-6802 (1000A)
- Vezető bemenet 55mm
- Átmérő tartomány manuális kiválasztása (10A, 100A, 1000A)
- Méretek 244 x 97 x 46 mm
- Súly: 600g
- Termék típus
hálózat analizáló készülék
Gyári standard (tanúsítvány nélkül)
Dokumentumok és letöltések
Adatlap
Adatlap 2452275 PCE Instruments PCE-830-2 hálózat analizáló készülék
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2452275 PCE Instruments PCE-830-2 hálózat analizáló készülék
Leírás
Teljesítményzavar-elemző PCE-830-2 3-fázisú teljesítménymérő / energiamérő készülék és harmonikus analizátor adattárolóval / PC interfésszel és szoftverrel A PCE-830 teljesítményzavar-elemző az AC elektromos mennyiségek egy-három fázisú mérésére szolgál. hálózat. Nem csak a "normál" mért változókat, mint a feszültség, áramerősség, frekvencia, teljesítmény és energia határozza meg az áramrendszeri zavarelemző, hanem az EN50160 szabvány szerint előírt értékeket is megjeleníti, mint a harmonikusok, interharmonikusok és aszimmetria. A hálózatban fellépő zavarok, mint például megszakítások, leállások, átmeneti vagy tranziens túlfeszültségek (16uS időtartamtól) a megfelelő értékekkel határozhatók meg. A nagyon nagy kontrasztú, háttérvilágítású pontmátrix LCD kijelző akár 35 paramétert is megjelenít egyszerre. Egyszerre akár 3 árambilincs is illeszthető. Adatgyűjtő módban akár 17470 mért érték (3 fázis / 4 vezetékes), legegyszerűbb esetben akár 52 400 mért érték (1 fázis / 2 vezetékes) tárolható 85 adatban készletek. Ez a PCE-830 áram- és hálózati zavarelemző ezért ideális a hosszú távú elemzéshez. A készülékben összegyűjtött mért értékek tetszés szerint átvihetők PC-re és a megfelelő elemző szoftverrel kiértékelhetők. A szállítási terjedelemben minden benne van, ami a méréshez és értékeléshez szükséges (beleértve a szoftvert és az adatkábelt is). A teljesítménymérőt gyárilag kalibrálva szállítjuk, de opcionálisan laboratóriumban is kalibrálható és ISO szerint tanúsítható (első rendelésre vagy újrakalibrálásra, pl. évente).
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 db PCE-830-2 hálózati zavarelemző
- 3 x árambilincs PCE-6802 (1000A)
- 4 x szigetelt krokodil klipsz
- 4 db biztonsági mérővezeték, mindegyik 3 m hosszú
- 8x akkumulátor
- 1 db hálózati adapter
- 1 db hordtáska
- 1 x USB PC kábel
- 1x szoftver (angolul beszél)
- 1 db használati útmutató
