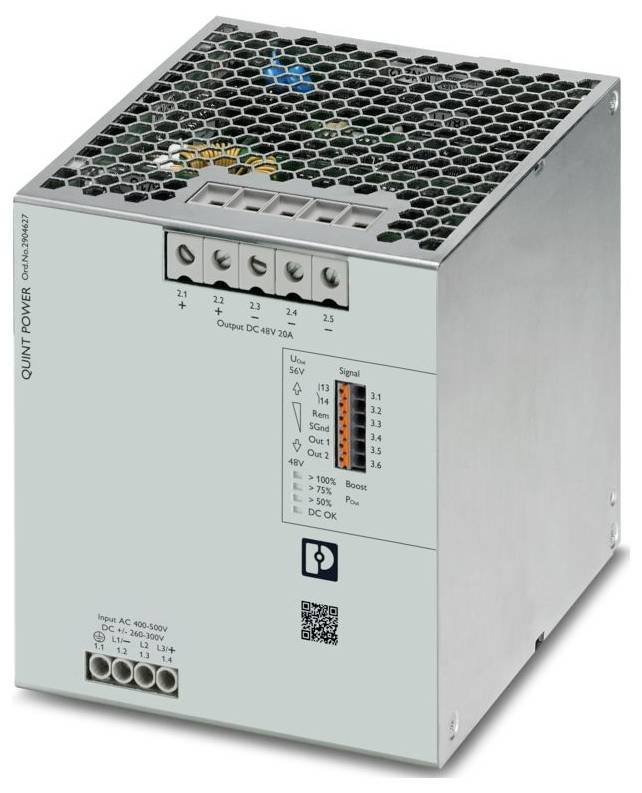

Phoenix Contact 2904627 Tápfeszültség 48 V/DC 20 A 1217 VA Tartalom, tartalmi egységek rendelésenként 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (174 795 Ft / Darab)
174 795 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termékcsalád: QUINT POWER
- Csatlakozás típusa: Direkt rugós csatlakozás
- Szélesség: 120 mm
- Magasság: 130 mm
- Mélység: 125 mm
- Környezeti feltételek: Környezeti feltételek
- Védelmi típus: IP20
- Környezeti hőmérséklet (üzemi): -25 °C ... 70 °C (> 60 °C-os csökkenés: 2,5%/K)
- Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 85 °C
- Szabványok/előírások: EN 61000-4-10
- Szerelési típus: DIN sínre szerelhető
- Szigetelési tulajdonságok: Szigetelési tulajdonságok
- Túlfeszültség kategória: Túlfeszültség kategória
- Szennyezettségi osztály: 2
- Rezgés (működés): 5 Hz ... 100 Hz-es rezonanciakeresés 0,7 g, 90 perc, rezonanciafrekvencia 0,7 g, 90 perc (a DNV GL A osztály szerint)
- 5 Hz ... 100 Hz-es rezonanciakeresés 2,3 g, 90 perc, rezonanciafrekvencia 2,3 g, 90 perc (DNV GL C osztály szerint) UWA 130 - 2901664 készülékkel felszerelve
- Csupaszolási hossz: 10 mm
- Hajlékony vezető keresztmetszete min.: 0,5 mm²
- Hajlékony vezető keresztmetszete max.: 1,5 mm²
- Merev vezető keresztmetszete min.: 0,5 mm²
- Merev vezető keresztmetszete max.: 1 mm²
- Telepítési helyzet: vízszintes szerelősín NS 35, EN 60715
- Minimális meghúzási nyomaték: 1,2 Nm
- Frekvenciatartomány: 50 Hz ... 60 Hz
- Érintésvédelmi osztály: I
- Frekvencia: 50 Hz
- Bemeneti feszültségtartomány: ± 260 V DC ... 300 V egyenáram
- Bemeneti feszültségtartomány: ± 260 V DC ... 300 V egyenáram -13% ... +30%; 520 V egyenáram ... 600 V egyenáram -13% ... +30% (középpont földelve)
- Bekapcsolási áram: tipikusan 1,5 A (25 °C-on)
- Bekapcsolási áram integrálja (I2t):< 0,06 A2s
- Bekapcsolási áramkorlát: 2 A (1 ms után)
- Áramkimaradás áthidalási ideje: tipikusan 26 ms (3x 400 V AC); tipikusan 26 ms (3x 480 V AC)
- Áramfelvétel: 2,2 A (±260 V DC); 1,9 A (±300 V DC)
- Névleges teljesítményfelvétel: 1217 VA
- Tipikus indítási idő: 300 ms (ALVÓ ÜZEMMÓDBÓL)
- Bekapcsolási idő:< 1 másodperc
- Bemeneti védelemhez megfelelő biztosíték kiválasztása: 1x 6 A (10 x 38 mm, 30 kA B/J = 2 ms)
- Hatásfok: tipikusan 95,9% (400 V AC); tipikusan 96,2% (480 V AC)
- Névleges kimeneti feszültség: 48 V DC
- Kimeneti feszültség beállítási tartomány (USet): 48 V DC ... 56 V DC (állandó teljesítmény)
- Névleges kimeneti áram (IN): 20 A
- Statikus feszültségnövelés (IStat.Boost): 22,5 A
- Dinamikus erősítés (IDyn.Boost): 30 A (5 s)
- Szelektív biztosítékkioldás (ISFB): 105A (15ms)
- Mágneses biztonsági kioldás: A1...A20 / B2...B10 / C1...C6 / Z1...Z16
- Rövidzárlatbiztos: igen
- Alapjáraton biztonságos: igen
- Visszatáplálási képesség: ≤ 60 V DC
- Kimeneti túlfeszültség-védelem (OVP): ≤ 60 V DC
- Maradék hullámzás:< 50 mVSS (névleges értékeken)
- Emelkedési idő:< 1 s (UOut = 10 % ... 90%)
- Soros csatlakozási lehetőség: igen
- Maximális teljesítményveszteség alapjáraton:< 6 W (400 V AC);< 6 W (480 V AC)
- Maximális teljesítményveszteség névleges terhelésnél:< 41 W (400 V AC);< 41 W (480 V AC)
- Teljesítményveszteség ALVÓ ÜZEMMÓDBAN:< 1 W (400 V AC);< 1 W (480 V AC)
- Párhuzamos csatlakozási lehetőség: igen, a redundancia és a megnövelt teljesítmény érdekében
- Másodlagos oldali védelem: elektronikus; termomágneses; hővédelem
- Bemenet: 2 kV (4-es teszterősségi szint - szimmetrikus); 4 kV (4-es teszterősségi szint - aszimmetrikus)
- Kimenet: 1 kV (3-as teszterősségi szint - szimmetrikus); 2 kV (3-as teszterősségi szint - aszimmetrikus)
- Jel: 4 kV (2. teszterősségi szint - kiegyensúlyozatlan)
- Alapértelmezett: zárva (UOut> 0,9 USet)
- Digitális: 24 V DC 1 A; 30 V AC 0,5 A
- Analóg: 4 mA ... 20 mA ±5 % (terhelés ≤400 Ω)
- Jelföld SGnd: Referenciapotenciál az Out1, Out2 és Rem számára
- Fázisok száma: 3
- Szigetelési feszültség bemenet/kimenet: 4 kV AC (típusvizsgálat); 2,4 kV AC (egységvizsgálat)
- Kapcsolási frekvencia: 32,00 kHz ... 100,00 kHz (segédátalakító fokozat); 55,00 kHz ... 300,00 kHz (fő konverter fokozat); 25,00 kHz ... 500,00 kHz (PFC fokozat)
- Meghibásodási idő (MTBF) (IEC 61709, SN 29500):> 851000 óra (25 °C);> 519000 óra (40 °C);> 237000 óra (60 °C)
- Várható élettartam (elektrolitkondenzátorok): Várható élettartam (elektrolitkondenzátorok)
- Áram: 20 A
- hőmérséklet 25 °C
- Idő: 218000 óra
- Kiegészítő szöveg: 2. súlyossági szint teszt
- Telepítési méret: Telepítési méret
- Védőbevonat: nem
- Éghetőségi osztály az UL 94 szerint (ház / csatlakozók): V0
- Ház anyaga: Fém
- Burkolat anyaga: Rozsdamentes acél X6Cr17
- Oldalsó panel szerkezete: Alumínium
- Üzemi magasság: ≤ 5000 m (> 2000 m, vegye figyelembe a teljesítménycsökkenést)
- Klímaosztály: 3K3 (az EN 60721 szabvány szerint)
- Maximálisan megengedett páratartalom (üzemi): ≤ 95% (25°C-on, páralecsapódás nélkül)
- Ütésállóság: 11 ms, 15 g, térbeli irányonként (az IEC 60068-2-27 szabvány szerint)
- Ideiglenes kód: T4 (-25 ... +70 °C |> 60 °C, Teljesítménycsökkenés: 2,5%/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- CSA: CAN/CSA-C22.2 61010-1-12. sz.; CAN/CSA-C22.2 61010-2-201. sz.
- SIQ: CB rendszer (IEC 61010-1, IEC 61010-2-201)
- Elektromágneses kompatibilitás: Megfelel az EMC 2014/30/EU irányelvnek
- Kisfeszültségű irányelv: Megfelelőség a 2014/35/EU kisfeszültségű irányelvnek
- Elektromágneses interferenciára vonatkozó EMC-követelmények: EN 61000-6-3; EN 61000-6-4
- EMC követelmények Zavartűrés: EN 61000-6-1; EN 61000-6-2
- Vezetett kibocsátások: Vezetett kibocsátások
- Interferencia sugárzás: Interferencia sugárzás
- DNV GL által lebonyolított kibocsátások: DNV GL által lebonyolított kibocsátások
- DNV: B osztály
- DNV GL interferencia kibocsátás: DNV GL interferencia kibocsátás
- Statikus kisülés: Statikus kisülés
- Érintkezős kisülés: 8 kV (4-es teszt súlyossági szint)
- Légkisülés: 15 kV (4-es teszt súlyossági szint)
- Megjegyzés: A kritérium: 0,5 / 1 időszak
- B kritérium: 5 / 50 / 250 periódus
- Elektromágneses rádiófrekvenciás mező: Elektromágneses rádiófrekvenciás mező
- Teszttérerősség: 1000 A/m
- Gyors tranziensek (Burst): Gyors tranziensek (Burst)
- Túlfeszültség: Túlfeszültség
- Vezetett interferencia: Vezetett interferencia
- Bemenet/Kimenet/Jel: aszimmetrikus
- Feszültség: 2,5 kV
- Energiával kapcsolatos frekvenciájú mágneses mező: Energiával kapcsolatos frekvenciájú mágneses mező
- Feszültségesések: Feszültségesések
- Feszültségesés: 0%
- Pulzáló mágneses mező: Pulzáló mágneses mező
- Aszimmetrikus vezetett zavarok: Aszimmetrikus vezetett zavarok
- 1. tesztszint: 100 kHz
- 2. tesztszint: 1 MHz
- 3. tesztszint: 1,5 kHz 15 kHz (4. tesztszint)
- 4. tesztszint: 15 kHz 150 kHz (4. tesztszint)
- 5. tesztszint: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (4. tesztszint)
- 6. tesztszint: 16,7 Hz 50 Hz 60 Hz (4. tesztszint)
- Csillapított oszcilláló hullám: Csillapított oszcilláló hullám
- Bemenet, kimenet (1. tesztszint): 100 kHz 1 MHz (3. tesztszint - szimmetrikus)
- Bemenet, kimenet (2. tesztszint): 10 MHz (3. tesztszint - kiegyensúlyozatlan)
- Bemenet, kimenet (3. tesztszint): 100 kHz 1 MHz (3. tesztszint - kiegyensúlyozatlan)
- Jelek (1. tesztszint): 100 kHz 1 MHz (3. teszterősségi szint - szimmetrikus)
- Jelek (2. tesztszint): 100 kHz 1 MHz (3. tesztszint - kiegyensúlyozatlan)
- Csillapított oszcilláló mágneses mező: Csillapított oszcilláló mágneses mező
- Kritériumok: Kritériumok
- A kritérium: Normál üzemi viselkedés a megadott határértékeken belül.
- B kritérium: A működési viselkedés átmeneti károsodása, amelyet az eszköz magától korrigál.
- C kritérium: A működési viselkedés átmeneti károsodása, amelyet maga az eszköz korrigál, vagy a kezelőszervek működtetésével helyreállítható.
- Környezeti hőmérséklet (indítási típus tesztelve): -40 °C
- Vasúti alkalmazások: EN 50121-3-2; EN 50121-5; IEC 62236-3-2; IEC 62236-5
- Vezérlő bemenet (konfigurálható) Rem: Kimeneti teljesítmény BE/KI (ALVÓ ÜZEMMÓD)
- Váltóáramú működés: Váltóáramú működés
- Hálózat típusa: Csillaghálózat
- Tipikus országos hálózati feszültség: 400 V AC; 480 V AC
- Tápfeszültség típusa: DC
- Váltakozó áramú frekvenciatartomány: 50 Hz ... 60 Hz -10% ... +10 %
- Frekvenciatartomány (fN): 50 Hz ... 60 Hz -10% ... +10 %
- Védő áramkör: Tranziens túlfeszültség-védelem | Varisztor, gázkisüléses cső
- Teljesítménytényező (cos phi): 0,95
- Megfelelő biztosíték kiválasztása bemeneti védelemhez: ≥ 1000 V DC
- Szivárgási áram a PE-hez:< 3,5 mA; 1 mA (550 V AC, 60 Hz)
- DC működés: DC működés
- Teljesítménycsökkentés:> 60 °C ... 70 °C (2,5%/K)
- Szabálytól való eltérés:< 0,5% (statikus terheléseloszlás 10% ... 90%);< 2% (a terhelés dinamikus változása 10% ... 90% (10 Hz));< 0,25% (bemeneti feszültségváltozás ±10%)
- Kimeneti teljesítmény: 960 W; 1080 W; 1440 W
- Amplitúdótényező: tipikusan 1,67 (400 V AC); tipikusan 1,63 (480 V AC)
- 1. jel kimenet (konfigurálható): 1. jel kimenet (konfigurálható)
- 2. jelkimenet (konfigurálható): 2. jelkimenet (konfigurálható)
- 13/14-es jelzőrelé (konfigurálható): 13/14-es jelzőrelé (konfigurálható)
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, min.: 0,2 mm²
- Rugalmas, egyvezetős/csatlakozópont érvéghüvellyel és műanyag hüvellyel, max.: 0,75 mm²
- Rugalmas, egyvezetékes/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, min.: 0,2 mm²
- Rugalmas, egyvezetékes/csatlakozópont érvéghüvellyel, műanyag hüvely nélkül, max.: 1,5 mm²
- Minimális vezetőkeresztmetszet AWG: 20
- Maximális vezetőkeresztmetszet AWG: 16
- Maximális meghúzási nyomaték: 1,5 Nm
- Jelkimenet: Jelkimenet
- Ajakbiggyesztés:> 100% (a LED sárgán világít, kimeneti teljesítmény)> 960 W);> 75% (a LED zölden világít, kimeneti teljesítmény)> 720 W);> 50% (a LED zölden világít, kimeneti teljesítmény)> 480 W)
- UOut:> 0,9 x USet (a LED zölden világít);< 0,9 x USet (a LED zölden villog)
- Izolációs feszültség kimenet/PE: 0,5 kV DC (típusvizsgálat); 0,5 kV DC (egységvizsgálat)
- Szigetelési feszültség bemenet/PE: 3,5 kV AC (típusvizsgálat); 2,4 kV AC (egységvizsgálat)
- Környezetvédelmi irányelv: 2011/65/EU RoHS irányelv; WEEE; REACH
- Beépítési távolság jobbra/balra: 5 mm / 5 mm
- Beépítési távolság felül/alul: 50 mm / 50 mm
- Szabvány - Hálózati harmonikus áramok korlátozása: EN 61000-3-2
- Szabvány - Elektromos biztonság: IEC 61010-2-201 (SELV)
- Szabvány - Védő törpefeszültség: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
- Szabvány - Biztonságos leválasztás: IEC 61558-2-16; IEC 61010-2-201
- Szabvány - Mérő-, vezérlő-, szabályozó- és laboratóriumi berendezések biztonsága: IEC 61010-1
- Szabvány - Transzformátorok biztonsága: EN 61558-2-16
- Akkumulátor töltése: DIN 41773-1
- Jóváhagyás - Félvezető ipari követelmény a hálózati feszültségesésekkel kapcsolatban: SEMI F47-0706, EN 61000-4-11
- EN 61558-2-16: II (≤ 4000 m)
- UL minősítések: UL által listázott UL 61010-1; UL 121201 és CSA C22.2 No. 213-17 I. osztály, 2. kategória, A, B, C, D csoportok T4 (veszélyes hely)
- Tápellátásra vonatkozó EMC-követelmények: IEC 61850-3 (G,H); EN 61000-6-5 (kapcsolóberendezések)
- Harmonikus áramok: Harmonikus áramok
- Villogás: Villogás
- Periódusok száma: 0,5 / 1 / 5 / 50 / 250 periódus
- Csillapított szinuszhullámok (gyűrűhullám): Csillapított szinuszhullámok (gyűrűhullám)
- Termék típus
Tápfeszültség
- Bemeneti feszültség (min.)
400 V/AC
260 V/DC
- Bemeneti feszültség (max.)
500 V/AC
600 V/DC
- Kimeneti áram (max.)
20 A
- Kimenő áram (max.) kerekítve
20 A
1217 VA
- Fázisok
3
- Kimeneti feszültség (nom.)
48 V/DC
- Csatlakozó
Csavaros csatlakozó
Push-In rugóerős csatlakozás
- Méret
(H x Sz x Ma) 125 x 120 x 130 mm
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (max.)
70 °C
- Üzemi hőmérséklet (min.)
60 °C
- Üzemi hőmérséklet (min.)
-25 °C
- Gyártói szám
2904627
- Tartalom
1 db
- Szélesség
120 mm
- Magasság
130 mm
- Hossz
125 mm
IP20
- Gyártói szám
QUINT4-PS/3AC/48DC/20
- Mélység
125 mm
- Beépítési magasság
130 mm
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3579825 Phoenix Contact 2904627 Tápfeszültség 48 V/DC 20 A 1217 VA Tartalom, tartalmi egységek rendelésenként 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3579825 Phoenix Contact 2904627 Tápfeszültség 48 V/DC 20 A 1217 VA Tartalom, tartalmi egységek rendelésenként 1 db
Leírás
QUINT POWER primer kapcsolóüzemű tápegység, csavaros csatlakozókkal, DIN sínre szerelhető, bemenet: 3 fázisú, kimenet: 48 V DC / 20 A
