Name: Sonel PQM-711 hálózat analizáló készülék 1 fázisú, 3 fázisú adatgyűjtő funkcióval
Brand: Sonel
SKU: 1427972
Availability: BackOrder

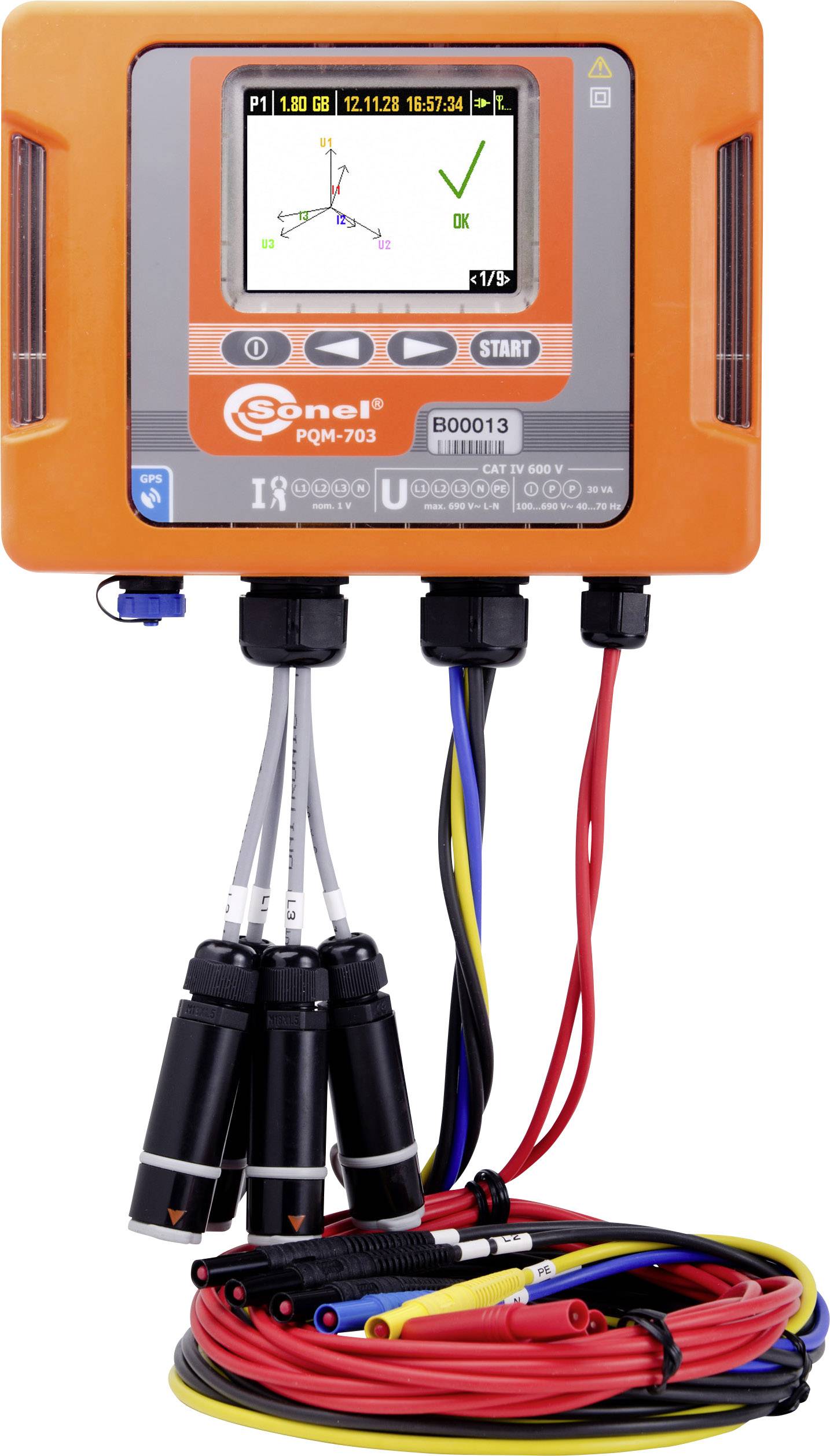

Egy digitális mérőműszer kijelzőjén mérési adatok láthatók. Különböző színű kábelek vannak csatlakoztatva az elektromos értékek rögzítéséhez.

Adatlap (PDF)

Hamarosan elérhető

Szám

Összesen (2 408 990 Ft / Darab)

2 408 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Teljesítményminőség-elemző Sonel PQM-703

Az energiaminőség elemzése az IEC61000-4-30 A osztály szerint
DIN EN 50160; DIN EN 61000-4-7
DIN EN 61000-4-15
Az összes fontos hálózati paraméter mérése: V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, K-tényező, Pst, Plt
Tranziens felvevők 6000 V feszültségig; frekvenciavezérlő jelek akár 3000 Hz-ig
Mérés 64–760 V-os hálózatokon 40–70 Hz frekvencián
GSM (GPRS) adatátvitel
Beépített GPS vevő az RTC szinkronizáláshoz
Tranziens rögzítő mintavételi frekvenciája 10MHz
A 650ns átmeneti ideje detektálva
GPS vevő
Lopásgátló védelem SMS figyelmeztetéssel

Műszaki adatok

RMS váltakozó feszültségtartománya: 0-760 V; Felbontás: AC feszültség RMS: 0,01% Un, pontosság AC feszültség: ± 0,1% Un; Területi küszöb tényező d. CFU feszültség: 1,00… 10,00 (≤ 1,65 690 V-nál), felbontási küszöb tényező d. CFU feszültség: 0,01, pontossági pontérték d. CFU feszültség: ± 5%; Területi küszöb tényező d. Jelenlegi CFI: 1,00 ... 10,00 (≤3,6 Inom), felbontási küszöb tényező d. Jelenlegi CFI: 0,01, pontossági pontérték d. CFI-áram: ± 5% vM; Váltóáram-tartomány RMS: mélység Áramszorító, felbontású váltóáram I RMS: 0,01% vB, pontosság AC áram I RMS: ± 0,1% vB (plusz csipesz pontatlansága); Frekvenciatartomány: 40,00 ... 70,00 Hz, frekvencia felbontás: 0,01 Hz, frekvencia pontosság: ± 0,01 Hz; Aktív (P), látszólagos (S), reaktív (Q), torzítóteljesítmény (D) tartomány: mélység. Bilincsek és -transzformátor, felbontás aktív (P), látszólagos (S), vak (Q), torzító teljesítmény (D): Legfeljebb 4 tizedesjegyig, pontosság aktív (P), látható (S), vak (Q) ), Torzítási teljesítmény (D): mélység Bilincsek és -transformer; Aktív (EP), látszólagos (ES), reaktív energia (EQ) tartomány: Dep. Áramszorító és transzformátor, felbontás aktív (EP), látszólagos (ES), reaktív energia (EQ): Legfeljebb 4 tizedesjegyig, pontosság aktív (EP), látszólagos (ES), reaktív energia (EQ): Dep , Bilincsek és -transformer; Terület cosϕ u. PF teljesítménytényező: 0,00 ... 1,00, felbontás cosϕ u. PF teljesítménytényező: 0,01, pontosság cosϕ u. PF teljesítménytényező: ± 0,03; Tgϕ tartomány: 0.00 ... 10.00, tgϕ felbontás: 0.01, tgϕ pontosság: mélység Pontosság v. Aktív és Reaktív teljesítmény; Tartományfeszültség harmonikus Uh: 0,00 ... 760 V: felbontási feszültség harmonikus Uh: 0,01% Un, pontossági feszültség harmonikus Uh: ± 5% Uh Uh-ra ≥ 1% Un, ± 0,05% Un Uh ˂ 1% Un ; Jelenlegi harmonikus tartomány Ih: Dep. Áramkapcsok, az aktuális harmonikusok felbontása Ih: 0,01% vB, az áramharmonikusok pontossága: ± 5% Ih Ih-nél ≥ 3% In, ± 0,15% In Ih esetén ˂ 3% In; Torzítási tényező (THD) tartománya a feszültségnek és a feszültségnek Áram: 0,0 ... 100,0% i. Ref. D. RMS érték, THD felbontás a feszültségre és a Áram: 0,1%, THD pontosság a feszültségnél és. Áram: ± 5%; Harmonikus tartomány d. Aktív (Ph) u. Reaktív teljesítmény (Qh): mélység Áramkapcsok, harmonikus felbontás d. Aktív (Ph) u. Reaktív teljesítmény (Qh): mélység Minimális értéke Villamos energia és feszültség; A feszültség és a feszültség közötti szög Áram harmonikus ϕUI: -180 ° ... + 180 °, felbontási szög az u feszültség között. Áram harmonikus ϕUI: 0,1 °, pontossági szög az u feszültség között. Jelenlegi harmonikus: ± (hx 1 °); K tartomány K-tényező: 1,0 ... 50,00: felbontás K-tényező: 0,1, pontosság K-tényező: ± 10%; Villogás Pst / lt tartománya: 0,20 ... 10,00: Villogás Pst / lt felbontása: 0,01, villogás Pst / lt pontossága: ± 5%; Területi feszültség és Jelenlegi egyenlőtlenség: 0,0 ... 20,00%: az u feszültség felbontása. Áram egyenlőtlenség: 0,1%, pontossági feszültség u. Jelenlegi egyenlőtlenség: 0,15% (abszolút hiba); Ripple vezérlőjel feszültségtartománya UR1, UR2: 5 ... 3000 Hz: Felbontási hullámhossz-vezérlő jel feszültség UR1, UR2: 0,01 Hz, pontossági ripple vezérlőjel feszültség UR1, UR2: ± 0,15% Uh 1 ... 3% Uh, 5% Un 3 - 15% Uh; Átmeneti Ut tartomány ± 6000 V: Átmeneti Ut felbontás: 5 V; A tranziensek pontossága Ut: ± (0,5% + 25 V); Mintavételi frekvencia-átmeneti rögzítő: 10 MHz, átmeneti idő detektálása (650 ns); F1, F2, F3 áramszorító tartomány: 0 ... 3000 A (10000 AP-P); C-4 áramszorító tartomány: 0 ... 1000 A (3600 AP-P); C-5 áramszorító tartomány: 0 ... 1000 A (3600 AP-P); C-6 áramszorító tartomány: 0 ... 10 A (36 AP-P) (áramváltó nélkül); C-7 áramszorító tartomány: 0 ... 100 A (360 AP-P); Interfészek / kommunikáció: OR-1, USB, GPS, GSM

Termék típus: hálózat analizáló készülék

Mérési kategória: CAT IV 600 V

: Gyári standard (tanúsítvány nélkül)

Tápellátás: 64/110 V; 110 / 190V; 115 / 200V; 127 / 220V; 254 / 440V; 290/500 V; 64/110 V; 110 / 190V; 115 / 200V; 220 / 380V; 230 / 400V; 240 / 415V; 400/690 V

Méret: (H x Sz x Ma) 440 x 520 x 200 mm

Súly: 8.8 kg

Mérésmód: 1 fázisú
3 fázisú

Jellemzők: adatgyűjtő funkcióval

Szélesség: 520 mm

Magasság: 200 mm

Hossz: 440 mm

Dokumentumok és letöltések

Adatlap

Adatlap 1427972 Sonel PQM-711 hálózat analizáló készülék 1 fázisú, 3 fázisú adatgyűjtő funkcióval

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1427972 Sonel PQM-711 hálózat analizáló készülék 1 fázisú, 3 fázisú adatgyűjtő funkcióval

Leírás

A Sonel PQM-703 energiaminőség-elemzője a PQM sorozat legjobb minőségű elemzője, amelyet az energiaminőség legmagasabb szintű elemzésére fejlesztettek ki. Az összes közös EU és IEC szabvány teljesül, és az összes mérést az IEC 61000-4-30 A osztály szerint végezzük. Különösen érdekes a felvevő 6000 V-os tranziensek és 3000 Hz-ig terjedő frekvenciaváltó jelek rögzítésére. Az árambilincsek akár 3 kA-es áramot is mérhetnek, és az analizátor összes többi rögzített paraméterével együtt átvihetők egy számítógépre, szakmailag kiértékelhetők és elemezhetők WLAN, integrált modem (UTMS vagy GSM), USB vagy microSD kártya segítségével a mellékelt szoftverrel. A protokollok automatikusan létrehozhatók az EN50160 szerint. A pontos hálózati elemzést kiegészíti az integrált GPS-vevő az RTC időszinkronizálásához. A telepítés mind az épületekben, mind a szabadban lehetséges.

Ez a szöveg gépi fordítással készült.

Kivitel

Robusztus IP65 gumi védelem alatt álló ház; rögzítőanyag árbocokhoz vagy felső kalapokhoz; kemény héjú tok eszközhöz és a hozzá tartozó mérési kiegészítőkhöz; CAT IV 600 V; adat vétel és. Adatátvitel: OR-1 - USB-adapter, GPS-antenna; GSM-modul vagy microSD-kártya; újratölthető LiIon akkumulátorok; szoftver: Sonel Analysis adatok elemzésére; újratölthető LiIon akkumulátorok; automatikus protokollgenerálás az EN50160 szerint; mérési kategória az IEC 61000-4-30 A osztály szerint; Teljesítményelemzés az IEEE 1459 szerint

Szállítás tartalma

7 mérővezeték, (2,2 m rögzített)
4 mágneses feszültség adapter (L1, L2, L3, N)
5 feszültség-adapter M4 / M6 menettel (L1, L2, L3, N, PE)
1 Hálózati adapter a kábel megosztásához
Tápcsatlakozó banánaljzatokkal
Aligátor klipek: 2 piros, 1 sárga, 1 kék, 1 fekete
2 DIN sín tartó
2 oszlopkonzol
2 rögzítőheveder
Újratölthető LiIon elemek
1 nehéz eset
1 OR-1 - USB adapter adatátvitelhez
1 db USB kábel
Sonel Analysis szoftver adatelemzéshez
Használati útmutató
Kalibrálási bizonylat

Leírás

Kivitel

Robusztus IP65 gumi védelem alatt álló ház; rögzítőanyag árbocokhoz vagy felső kalapokhoz; kemény héjú tok eszközhöz és a hozzá tartozó mérési kiegészítőkhöz; CAT IV 600 V; adat vétel és. Adatátvitel: OR-1 - USB-adapter, GPS-antenna; GSM-modul vagy microSD-kártya; újratölthető LiIon akkumulátorok; szoftver: Sonel Analysis adatok elemzésére; újratölthető LiIon akkumulátorok; automatikus protokollgenerálás az EN50160 szerint; mérési kategória az IEC 61000-4-30 A osztály szerint; Teljesítményelemzés az IEEE 1459 szerint
