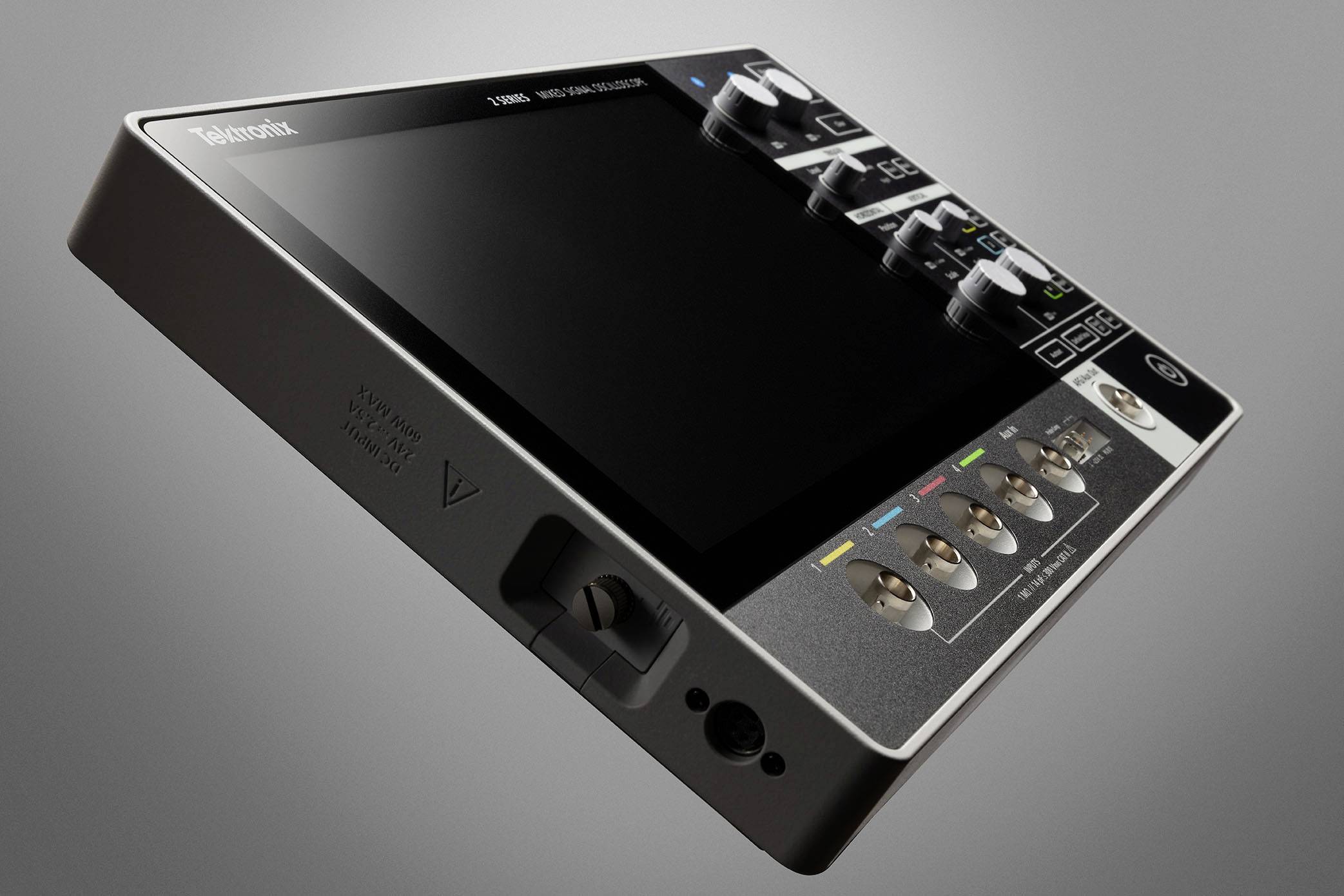

Tektronix MSO24-EDU 2-BW-70 Digitális oszcilloszkóp 70 MHz 1.25 GSa/mp 10000 kpts 4 bit Kevert jel (MSO) 1 db

Kompakt és sokoldalú oszcilloszkóp a napi hibakereséshez

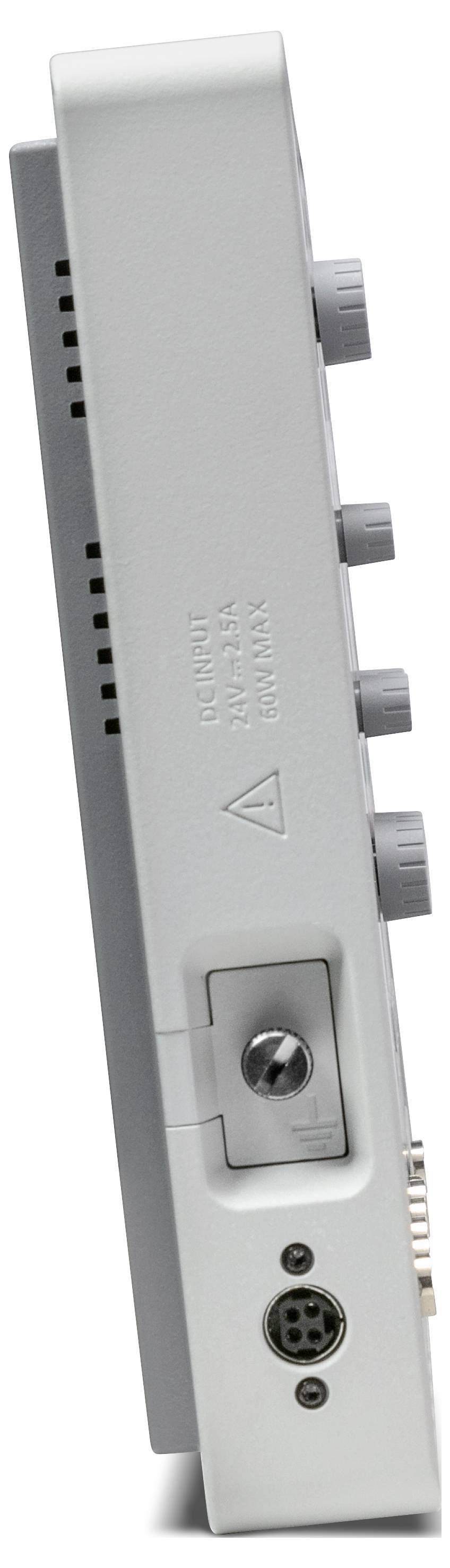

Az MSO Series 2 4 analóg csatornát, 70 MHz-es sávszélességet, 1,25 GS/s mintavételezési sebességet, 16 csatornás MSO-t, 50 MHz-es AFG-t, 4 bites digitális bitminta generátort, kényelmi triggert és protokoll dekódolást tartalmaz – mindezt egyetlen kompakt házban. 1,5" vastagság. Az MSO Series 2 oszcilloszkóp az elektronikus hibakereséshez és teszteléshez, függetlenül attól, hogy hol dolgozik.
A kapacitív érintőképernyővel és a kifejezetten érintésvezérlésre tervezett, rendkívül intuitív felhasználói felülettel rendelkező MSO Series 2 a Tektronix díjnyertes következő generációs oszcilloszkópjainak része. A megosztható felhasználói felület és a programozott felület megkönnyíti a következő generációs Tektronix oszcilloszkópok használatát.

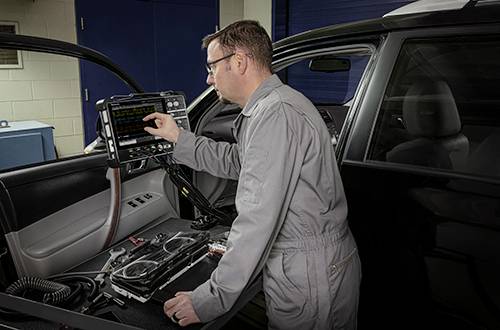

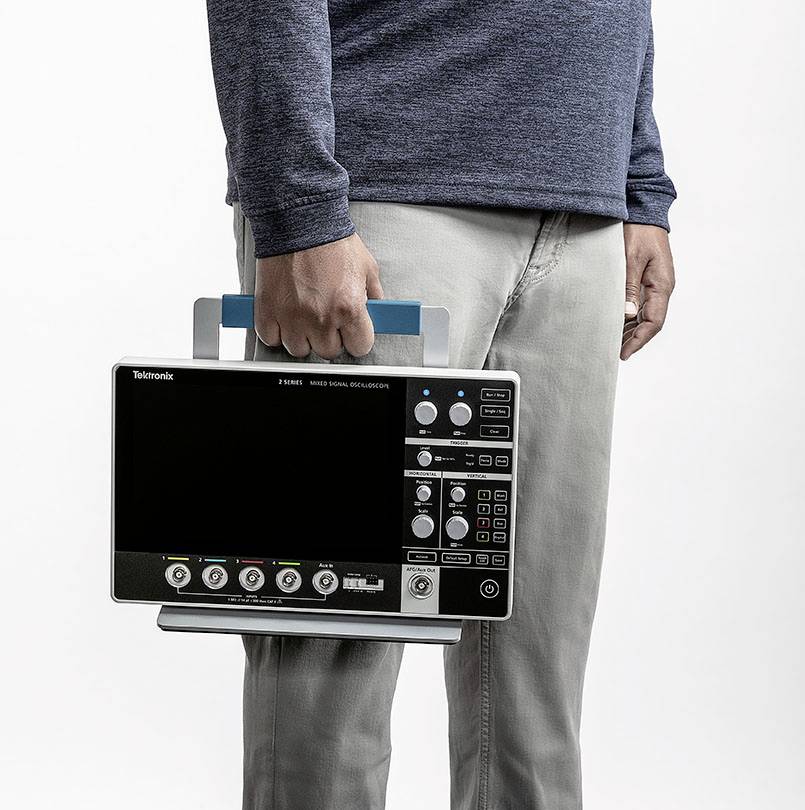

Az opcionális akkumulátorcsomag kiterjeszti a készülék képességeit, így a laboratóriumban használt készülék a terepen is használható.
A kompatibilis szondák nagy portfóliója és a jól átgondolt tartozékkészlet teszi az MSO Series 2-t kategóriája legerősebb és legsokoldalúbb eszközévé, amely sokféle alkalmazásra alkalmas.

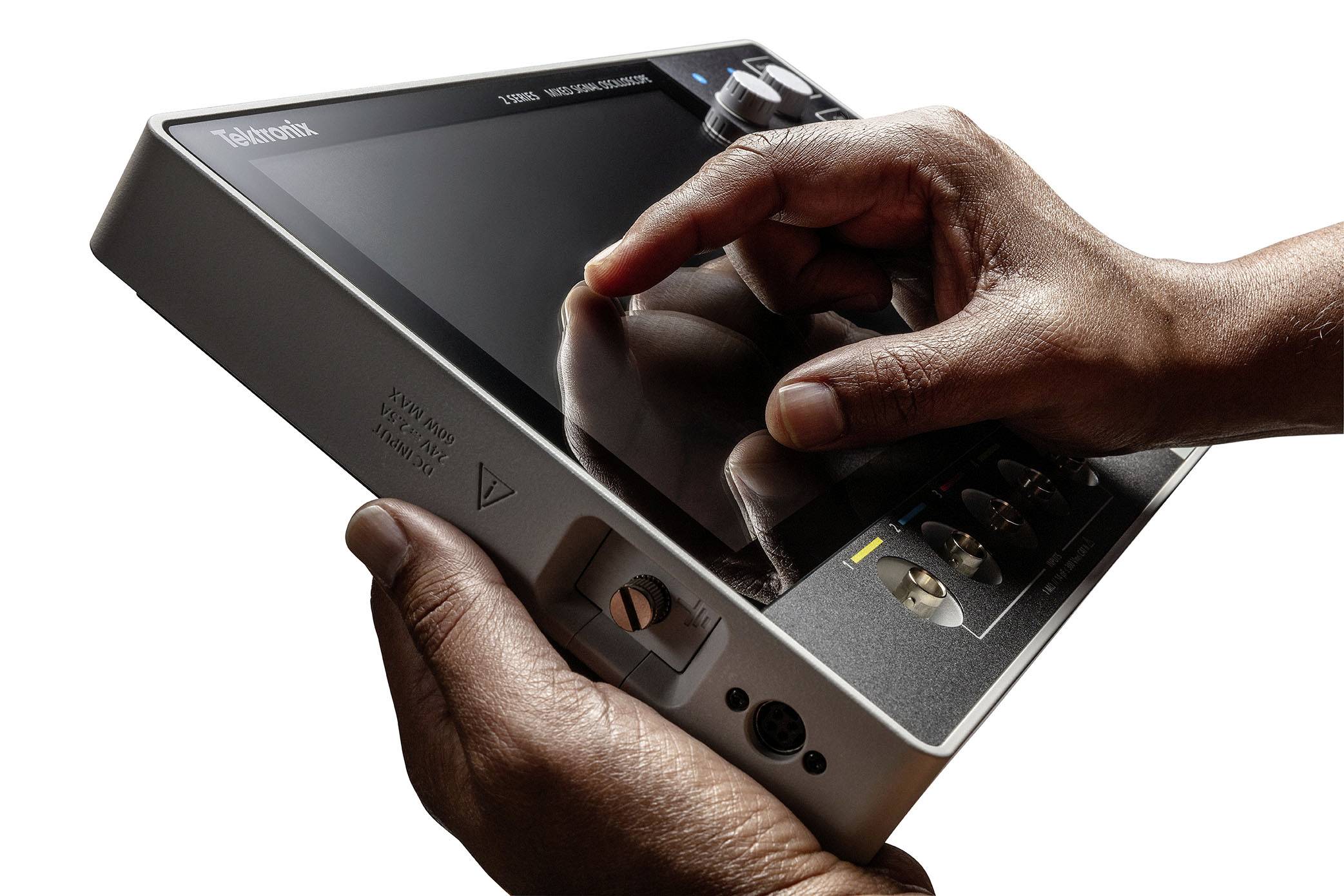

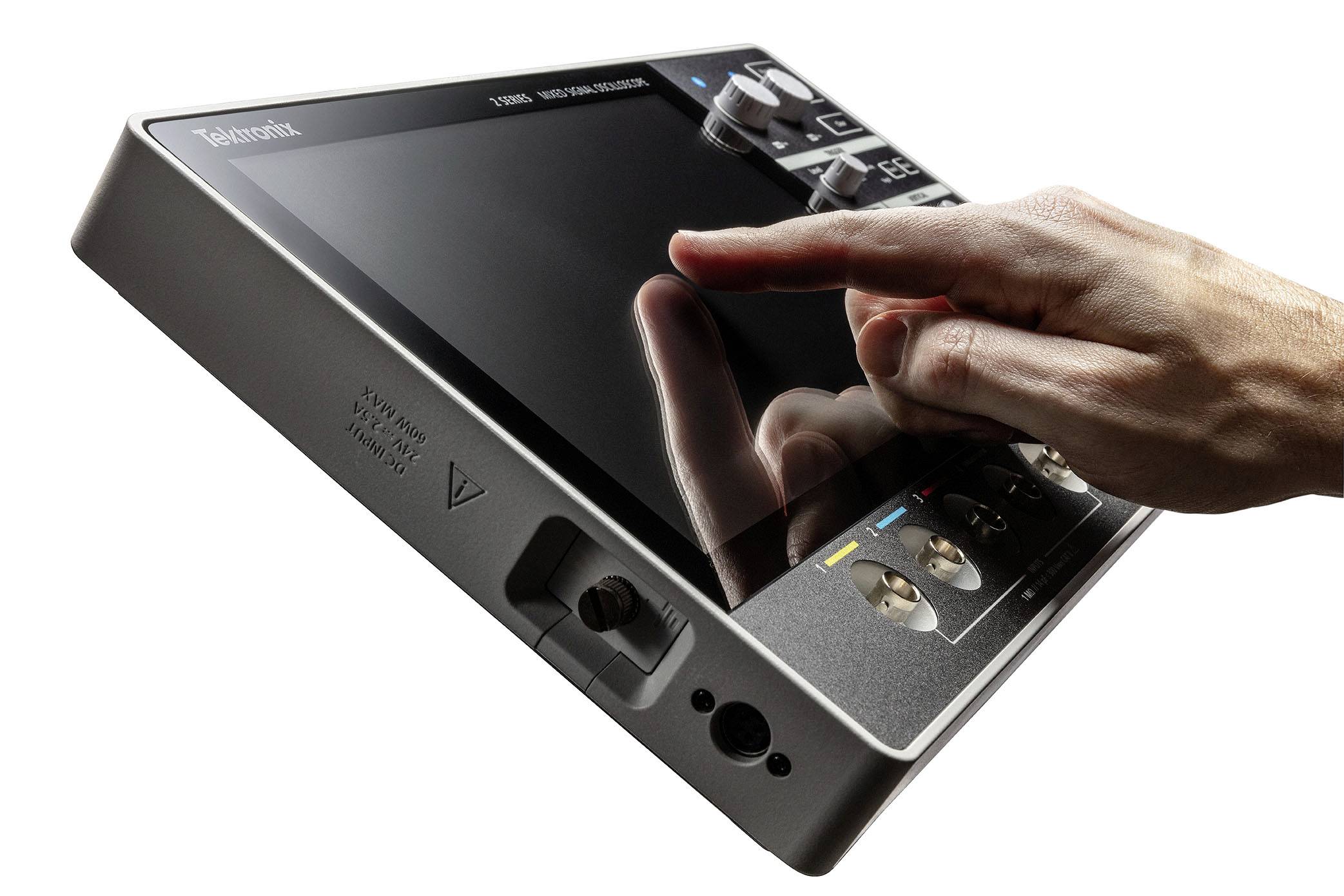

Intuitív érintőképernyő egyszerűsített előlappal
Az MSO Series 2 ugyanazt a díjnyertes felhasználói felületet tartalmazza, mint a felsőbb kategóriás Tektronix oszcilloszkópok, és támogatja az érintőképernyős interakciókat, ahogy az egy érintőképernyős fogyasztói eszköztől elvárható.
Húzza a hullámformákat balra/jobbra vagy fel/le a vízszintes és függőleges helyzet beállításához vagy a nagyított nézetben való pásztázáshoz
Az ujjak összecsípésével vagy széttárásával módosíthatja a léptéket, illetve vízszintesen vagy függőlegesen nagyíthat/kicsinyíthet.
Csúsztassa ujját a képernyő jobb oldaláról az eredménysáv megjelenítéséhez, vagy csúsztassa ujját fentről lefelé a képernyő bal felső részén található menük megjelenítéséhez.

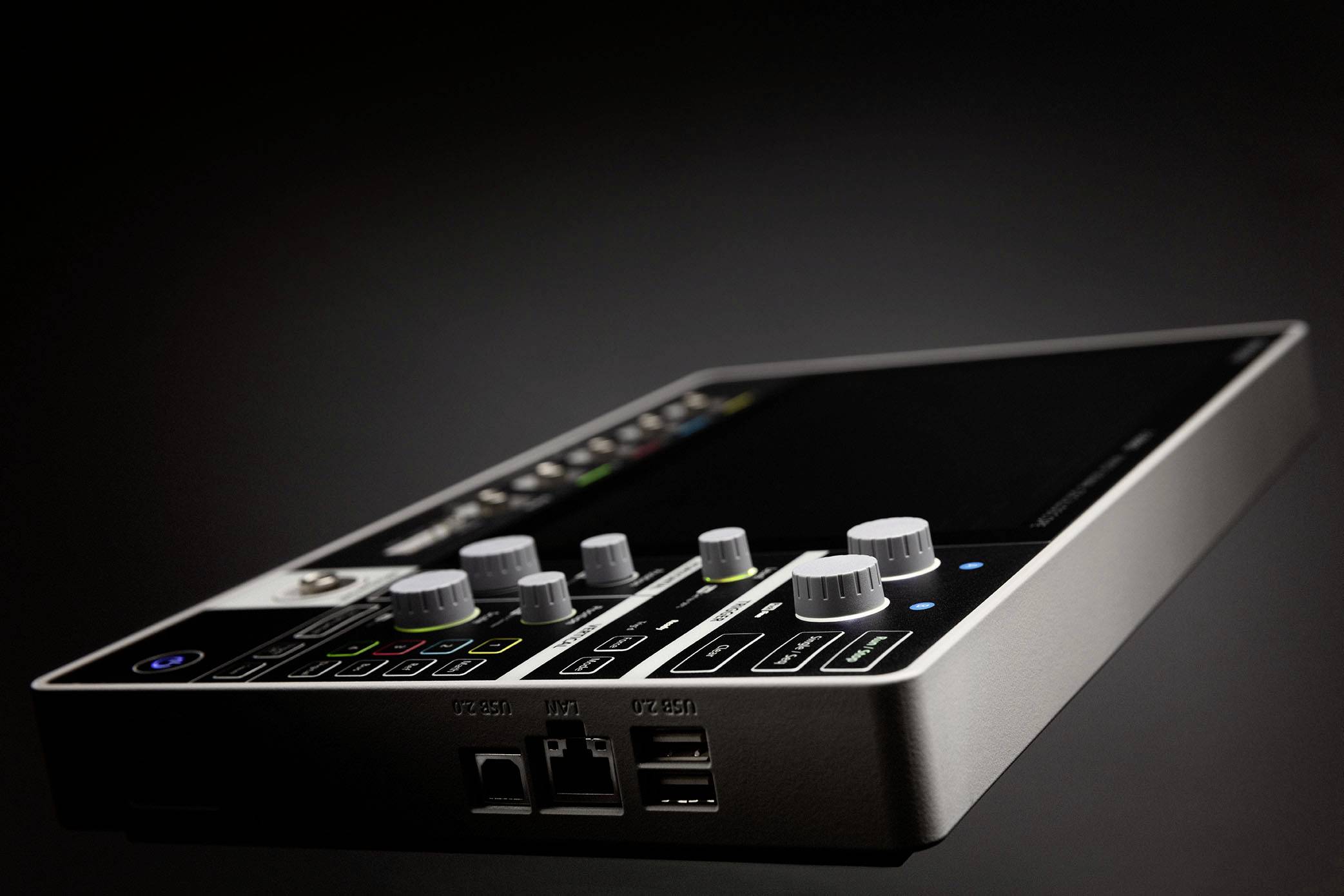

Az egyszerűsített előlapon billentyűk és gombok találhatók színkódolt LED-gyűrűs lámpákkal a gyors eléréshez és a leggyakrabban használt készülékbeállítások egyszerű beállításához.
A membránkapcsoló technológiája robusztussá, zord környezetben való használatra alkalmas és könnyen tisztíthatóvá teszi.
Az optimalizált előlap és az intuitív érintőfelület kombinációja lehetővé teszi minden új technikus számára, hogy önállóan megértse és használja a készüléket.
Ezenkívül az USB egér és billentyűzet támogatott, és harmadik módszerként használható az eszközzel való interakcióhoz.

Rendkívül felhasználóbarát kezelőfelület átfogó elemzésekkel a gyors betekintés érdekében Az MSO Series 2 felhasználói felületet az alapoktól kezdve az érintéses működésre tervezték. Az összes kulcsfontosságú információ jelvénysorozatként jelenik meg vizuális jelzésekkel, amelyek az asszociációkat mutatják meg. Egyetlen érintéssel azonnali hozzáférést kap az eszközkonfigurációhoz vagy a hullámforma-kezeléshez.
Az MSO Series 2 egy forradalmian új megjelenítési módot tartalmaz ebben az osztályban, a Stack módban. Hagyományosan az összes görbe alakzatot rácsra helyezték, ami nemkívánatos kompromisszumokhoz vezetett.
Az egyes hullámformák függőleges skáláját és helyzetét úgy kell beállítani, hogy ne fedjék egymást, ami azt eredményezi, hogy az ADC tartománynak csak kis százaléka kerül felhasználásra, ami pontatlan méréseket eredményez.
A függőleges hullámforma skála és az alakzat helyzetének beállítása átfedést eredményez, ami megnehezíti a részletek megkülönböztetését egyetlen alakzaton.
Halmozott megjelenítési módban minden hullámforma saját réteget (további rácsot) kap, amely a teljes ADC-tartományt képviseli a maximális láthatóság és pontosság érdekében. Ezenkívül a csatornacsoportok egymásra helyezhetők a jelek vizuális összehasonlítása érdekében.
Az MSO Series 2 szabványos elemző eszközök átfogó készletét kínálja, beleértve:
Hullámforma és képernyő alapú kurzorok a felhasználó által választható olvasási pozícióval
37 automatizált mérés mérési statisztikákkal és kapuzással, korlátlan számú mérés hozzáadásának lehetőségével, navigálhat egyik eseményről a másikra, és azonnal megjelenítheti a minimális vagy maximális eredményt
Alapvető és haladó hullámforma matematika, beleértve az önkényes egyenletek manipulálását.
Alapvető FFT-elemzés a nagyság vagy a fázis megjelenítésének lehetőségeivel, valamint az ablaktípus, a kapuzás és a mértékegységek testreszabásának több lehetőségével.
Az MSO Series 2 nagyméretű kijelzője nem csak a jelek megjelenítéséhez kínál bőséges helyet, hanem a diagramokhoz, mérési eredménytáblázatokhoz, busz dekódoló táblázatokhoz és egyebekhez is. Nagyíthatja, kicsinyítheti és mozgathatja a különböző nézeteket az alkalmazásának leginkább megfelelő módon.

Triggerelés
Az eszközhibák észlelése csak az első lépés. Az ok meghatározásához az eseményt rögzíteni kell. Az MSO Series 2 fejlett triggerek teljes készletét tartalmazza, beleértve a futást, a logikát, az impulzusszélességet, a triggert, az időtúllépést, az emelkedési/esési időt, a beállítást és a tartást, a soros csomagot és a párhuzamos adatokat, amelyek segítségével összetett ritka események rögzíthetők.

Reagálj az eseményre
Az eszköz beépített "Respond to Event..." funkciója lehetővé teszi a felhasználók számára, hogy úgy állítsák be az oszcilloszkópot, hogy egy bizonyos körülmény, például hiba esetén reagáljon bizonyos műveletekre. B. trigger esemény, mérési határ hiba, keresési esemény vagy maszk teszt történik. Ez lehetővé teszi a ritka események egyszerű rögzítését és elemzését.

navigáció és keresés
Az akár 10 millió pontos rekordhosszúságnak köszönhetően számos esemény, akár több ezer soros csomag is rögzíthető egyetlen művelettel, miközben megőrzi a jel egyes részleteinek nagyításához szükséges nagy felbontást.
Egy adott esemény keresése egy nagy jeladatkészletben nagyon időigényes lehet a megfelelő keresőeszközök nélkül.
A keresés funkció lehetővé teszi a felvételek automatikus keresését a felhasználó által meghatározott eseményekre. Az esemény minden előfordulása keresési jelölőkkel van megjelölve a navigáció megkönnyítése érdekében. A keresési típusok közé tartozik az él, az impulzusszélesség, az időtúllépés, a futás, az ablak, a logika, a beállítás és tartás, az emelkedési/esési idő és a párhuzamos/soros busz csomag tartalma. Gyorsan ugorhat a keresési eredmények minimális és maximális értékére is.

feliratok
A vizsgálati eredmények és módszerek dokumentálása fontos az adatok egy csapattal való megosztása, a mérések későbbi újrakészítése vagy az ügyféljelentések elkészítésekor.
A képernyő néhány érintésével annyi egyéni feliratot hozhat létre, amennyire szüksége van a hullámformákon lévő konkrét részletek dokumentálásához. Minden kiemelésnél testreszabhatja a szöveget, a pozíciót, a színt, a betűméretet és a betűtípust.
