Name: VOLTCRAFT DSO-2072H Kézi oszcilloszkóp Kalibráció (ISO) 70 MHz 2 csatornás 250 Msa/s 8 kpts 8 bit Kézi készülék, Függvén
Brand: VOLTCRAFT
SKU: 2742629
Availability: BackOrder

Digitális oszcilloszkóp megvilágított kijelzővel, hullámdiagramot mutat. A készüléken szabályozó és beállító gombok láthatók.

Egy digitális oszcilloszkóp képernyője több hullámformájú vonalat mutat. Alatta különböző gombok helyezkednek el.

Hordozható oszcilloszkóp-teszter kijelzővel. Két hullámalakú jelet jelenít meg. Különböző beállító gombokkal rendelkezik. Modell: Voltcraft DSO-2072H.

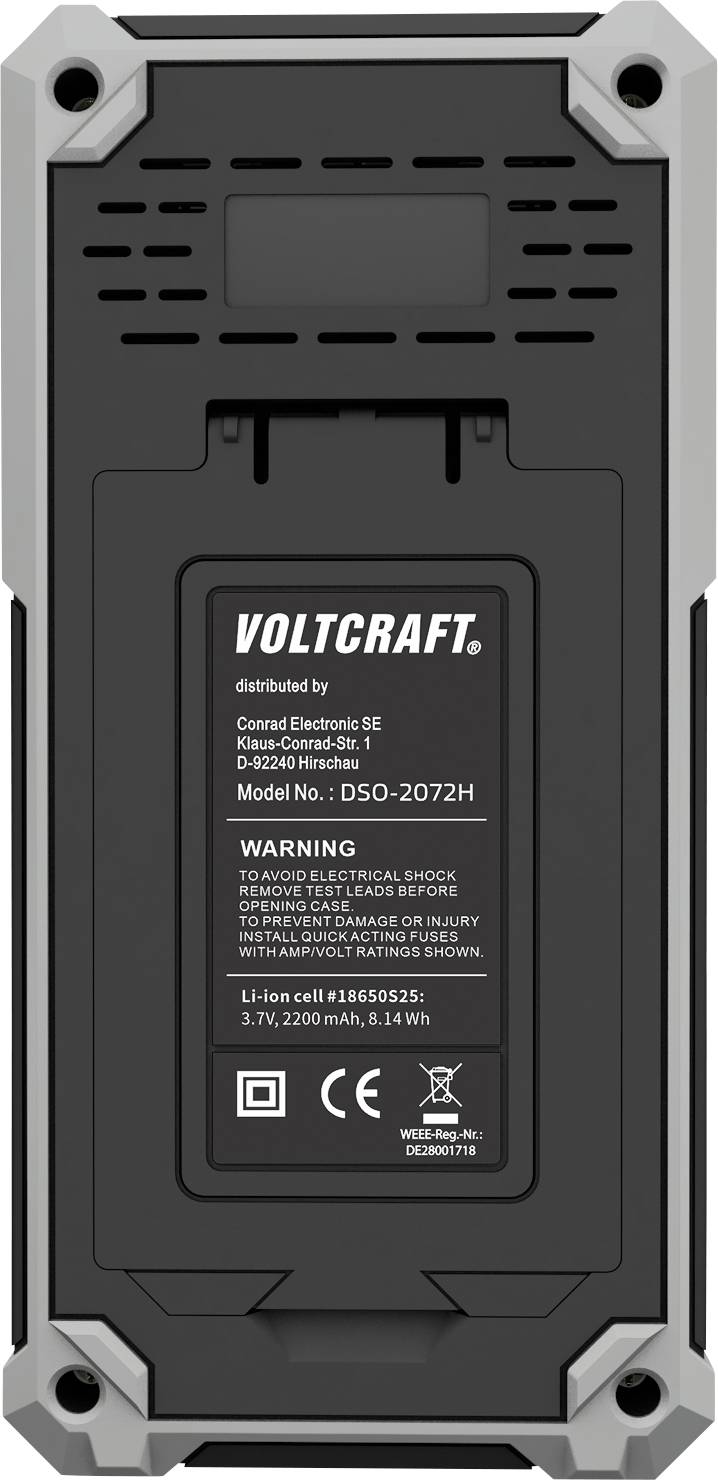

Egy eszköz hátulnézete nyitott házfedéllel, amely tartalmazza a termékinformációkat, úgymint a 'DSO-2072H' modellszámot és figyelmeztető feliratokat.

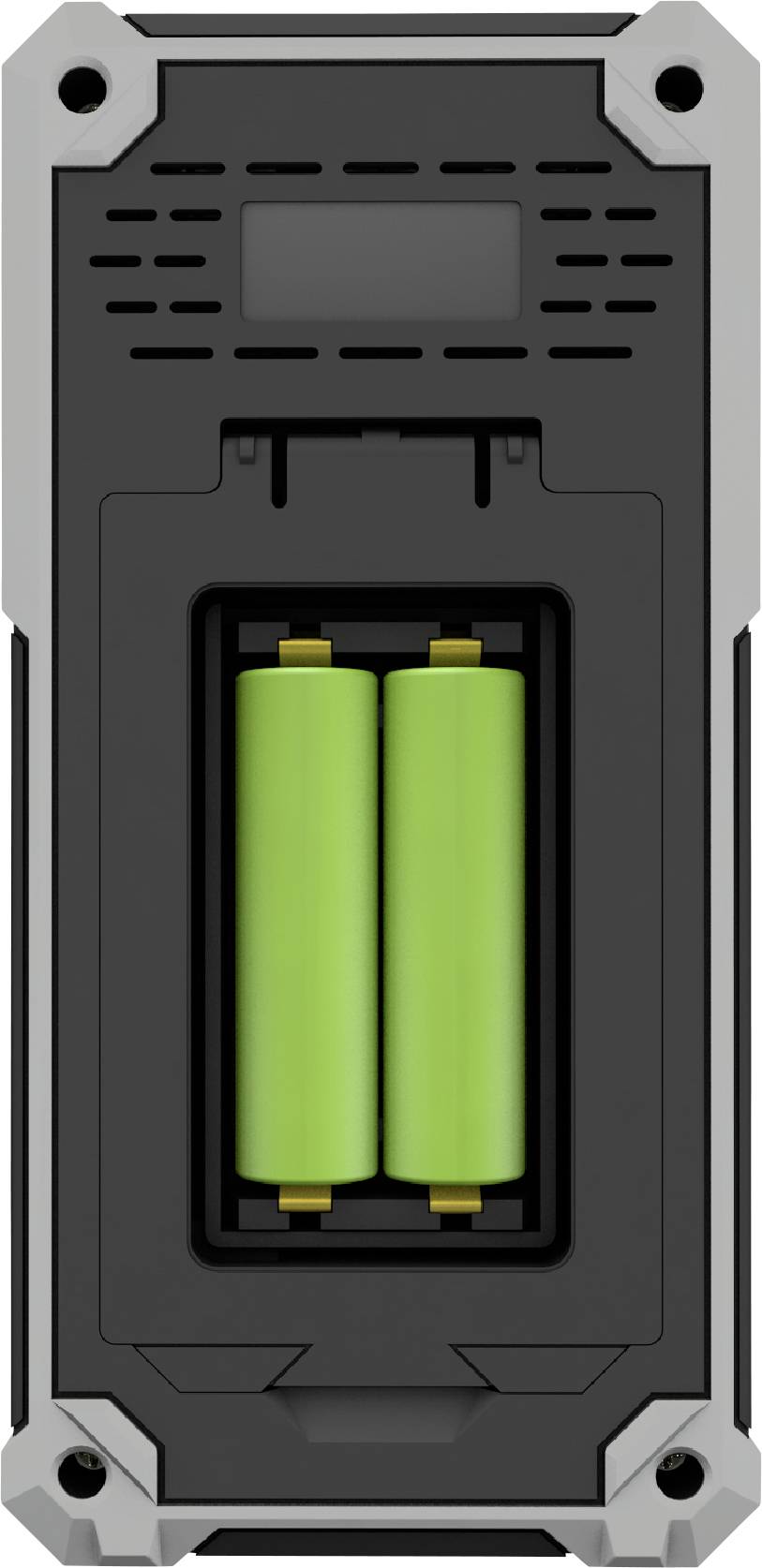

Két zöld akkumulátor van beépítve egy szürke sarkú, fekete, téglalap alakú házba. A ház robusztus és ipari jellegű.

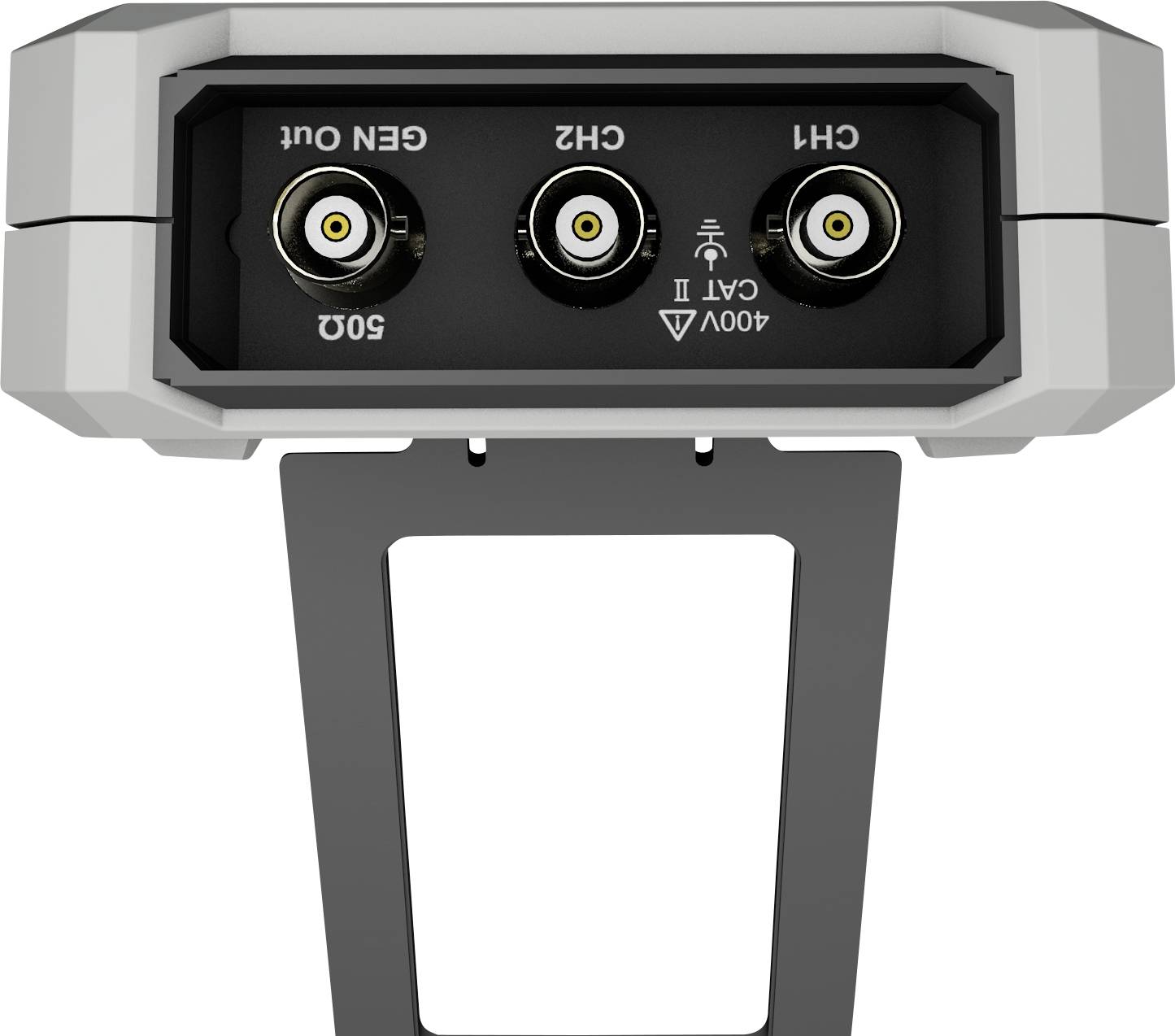

Alsó nézet egy elektronikus eszközről három csatlakozóval, amelyek jelölve vannak: 'GEN OUT', 'CH2' és 'CH1', 400V CAT II besorolással.

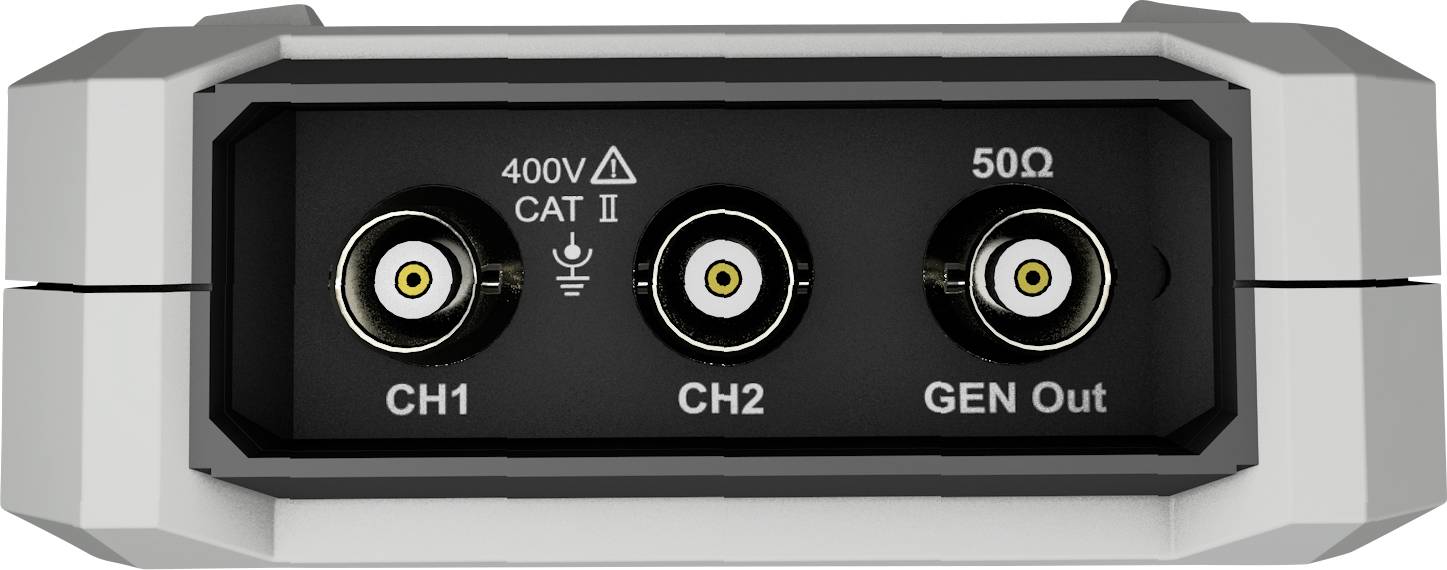

Háromcsatornás mérőeszköz csatlakozó 'CH1', 'CH2' és 'GEN Out' foglalatokkal, 400V CAT II és 50 Ω jelöléssel.

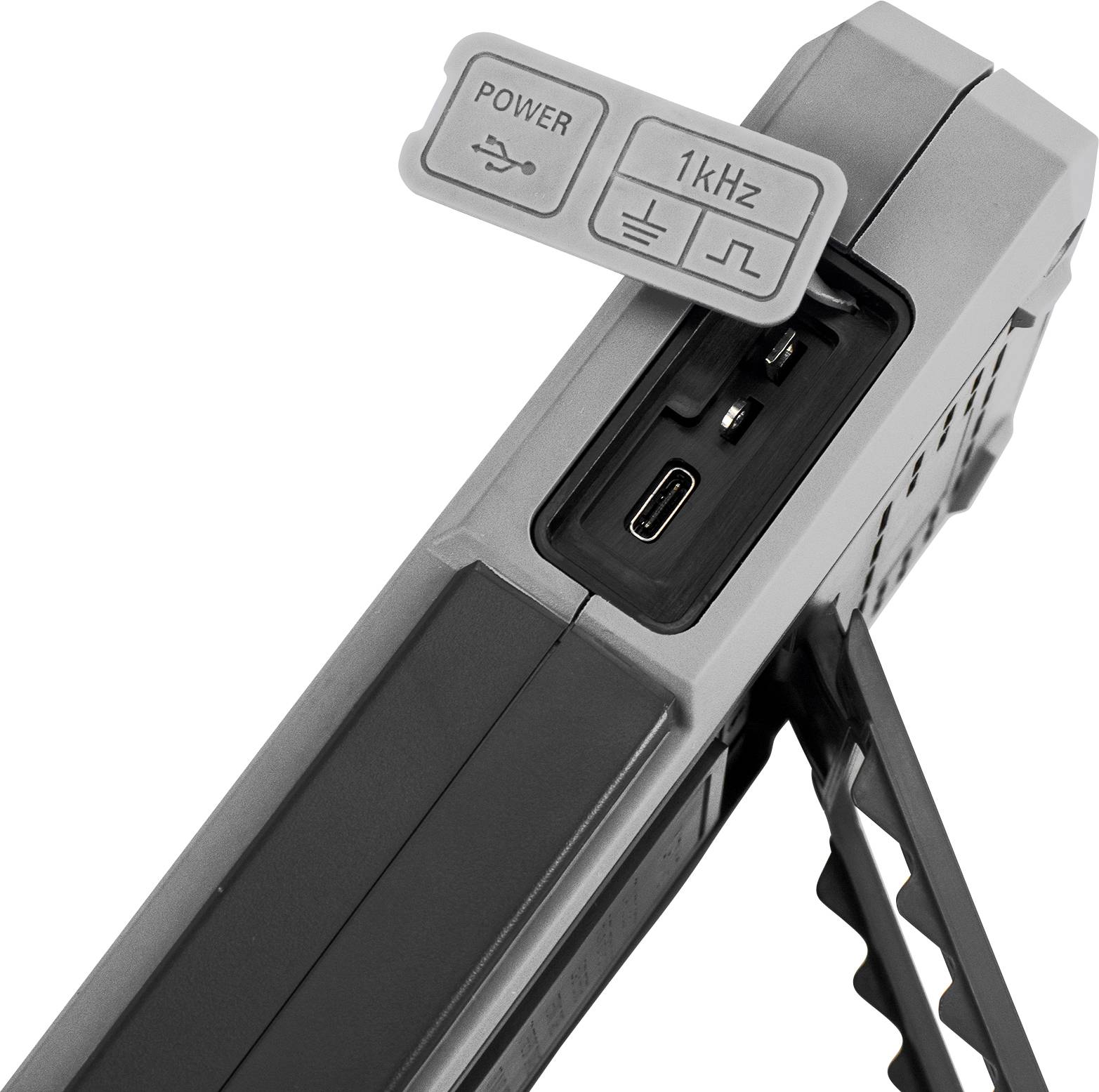

Elektronikus eszköz USB-csatlakozókkal, tápcsatlakozóval és 1 kHz-es kapcsolóval. Oldalsó támasz a stabilitás biztosítására.

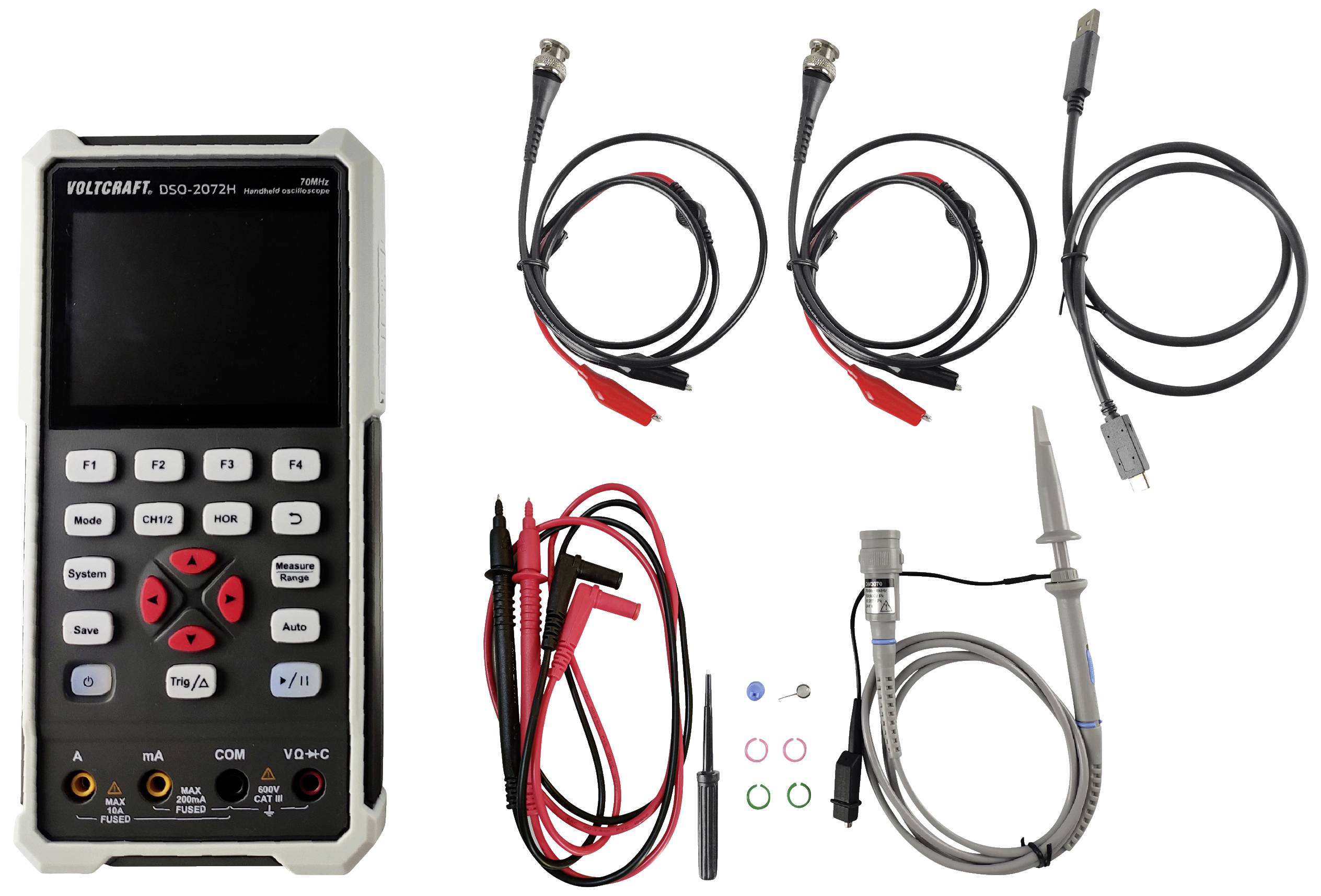

Digitális oszcilloszkóp kijelzővel és gombokkal. Mérővezetékek mérőhegyekkel és krokodilcsipeszekkel együtt. Tartozékok mellékelve.

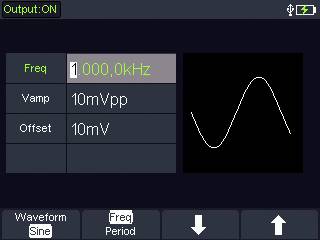

Egy oszcilloszkóp kijelzőjének képe: Kimenet 'BE'. Frekvencia 1000,0 kHz, feszültség 10 mVpp, eltolás 10 mV. Hullámforma szinusz.

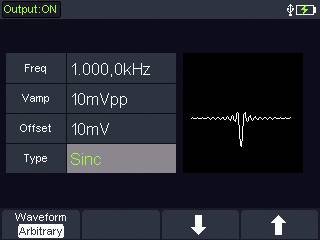

Egy függvénygenerátor képernyője. 'Kimenet: BE', Frekvencia: 1,000,0 kHz, Feszültség: 10 mVpp, Eltolás: 10 mV, Típus: Sinc. Hullámforma megjelenítése jobbra.

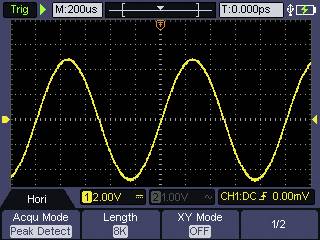

Oszcilloszkóp-kijelzés: Sárga szinuszgörbe, X-tengely 200 mikromásodpercenként felosztva, Y-tengely 2 volt szerint felosztva.

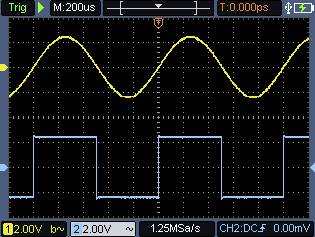

Egy oszcilloszkóp két hullámformát mutat: felül egy sárga szinuszos hullám és alul egy kék négyszögjel. Fő skála: 200 mikroszekundum per osztás.

Oszcilloszkóp-kijelzés sárga és kék négyszögjellel. Frekvencia: 1000 Hz, sárga jel 2 V-nál, kék jel 22 V-nál.

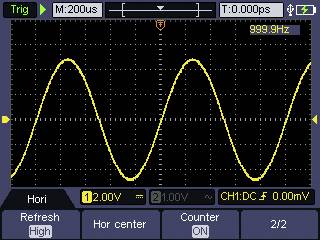

Egy oszcilloszkóp sárga, egyenletes szinuszhullámot mutat az 1-es csatornán, 999,9 Hz frekvenciával és 12,0 V feszültséggel.

Mérőkészülék váltakozófeszültséget mutat: 0,0202 Volt a 2V-es tartományban. Üzemmód: Automatikus.

Az 'Oszcilloszkóp-képernyő' két hullámszerű feszültségmintázatot mutat. A sárga és lila hullámok időeltolódással jelennek meg. Vízszintes skála: 200 mikroszekundum per osztás.

Az oszcilloszkóp egy 999,9 Hz-es szinuszhullámot mutat 2,480 V csúcsértékkel. Feszültséggörbe, torzításmentes, szabályos mintázat.

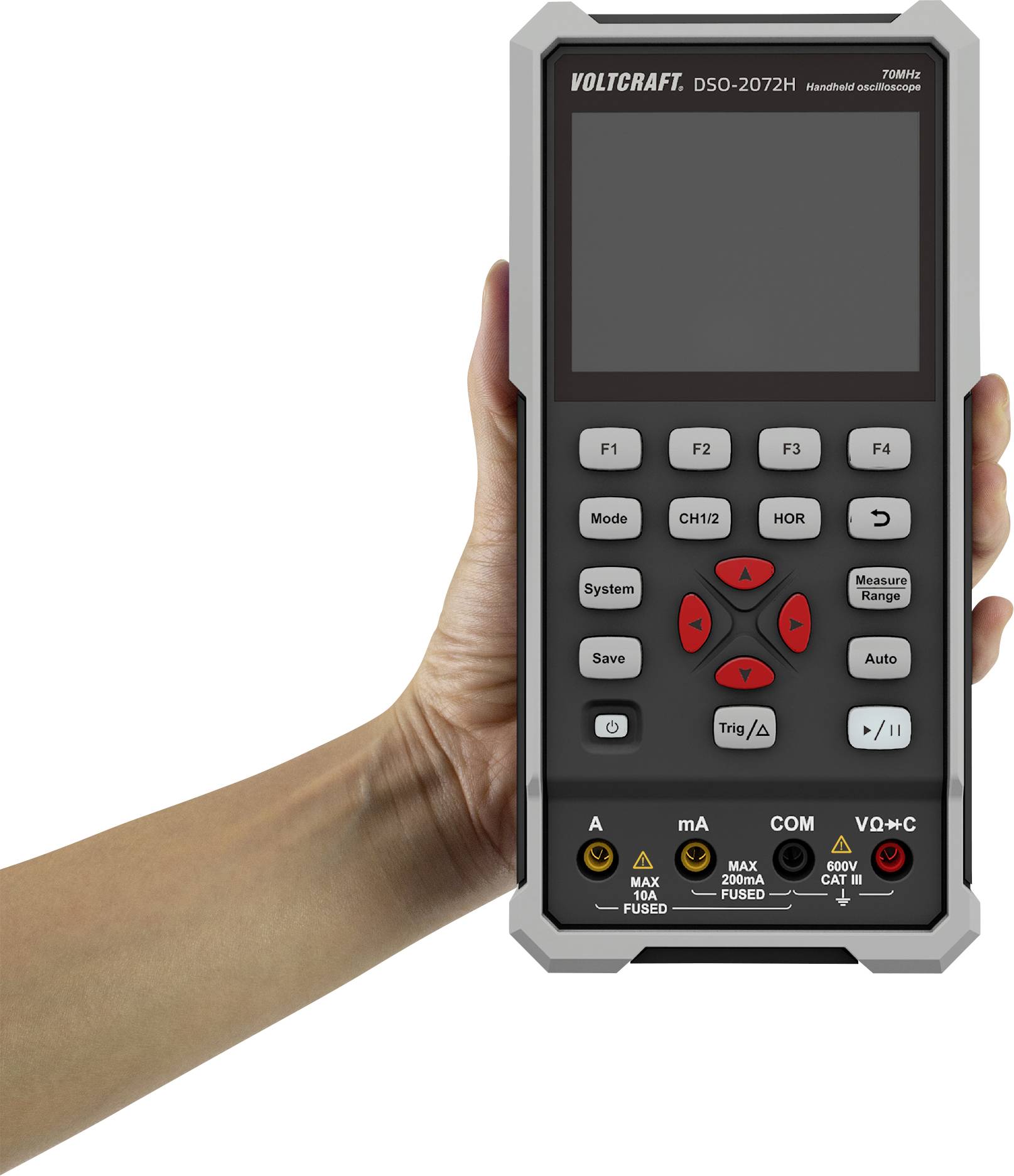

Egy kéz egy Voltcraft hordozható oszcilloszkópot tart, DSO-2072H modell, nagy kijelzővel és számos kezelőgombbal.

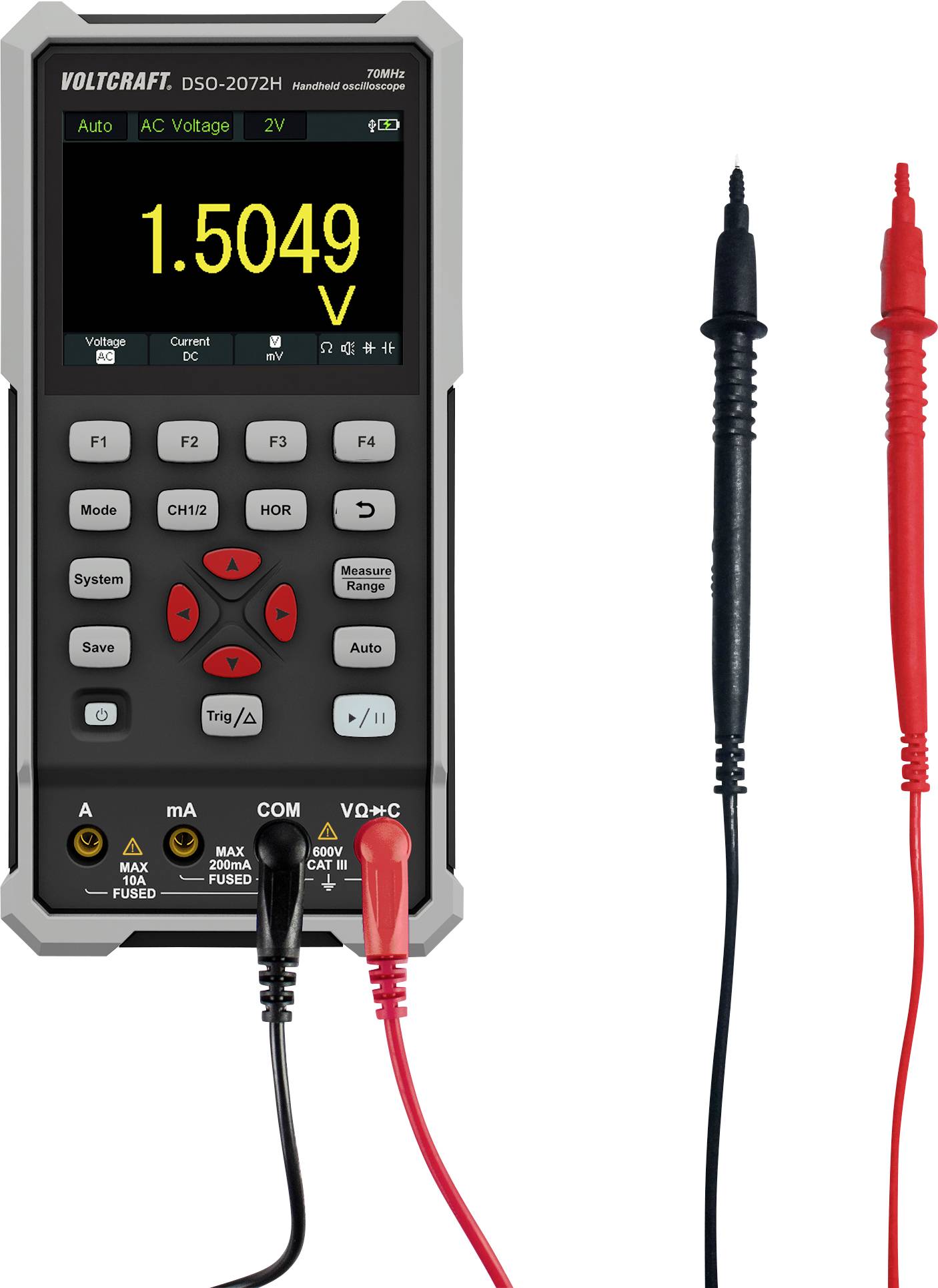

Egy digitális multiméter 1,5049 V feszültséget mutat. Balra egy fekete mérővezeték, jobbra egy piros mérővezeték.

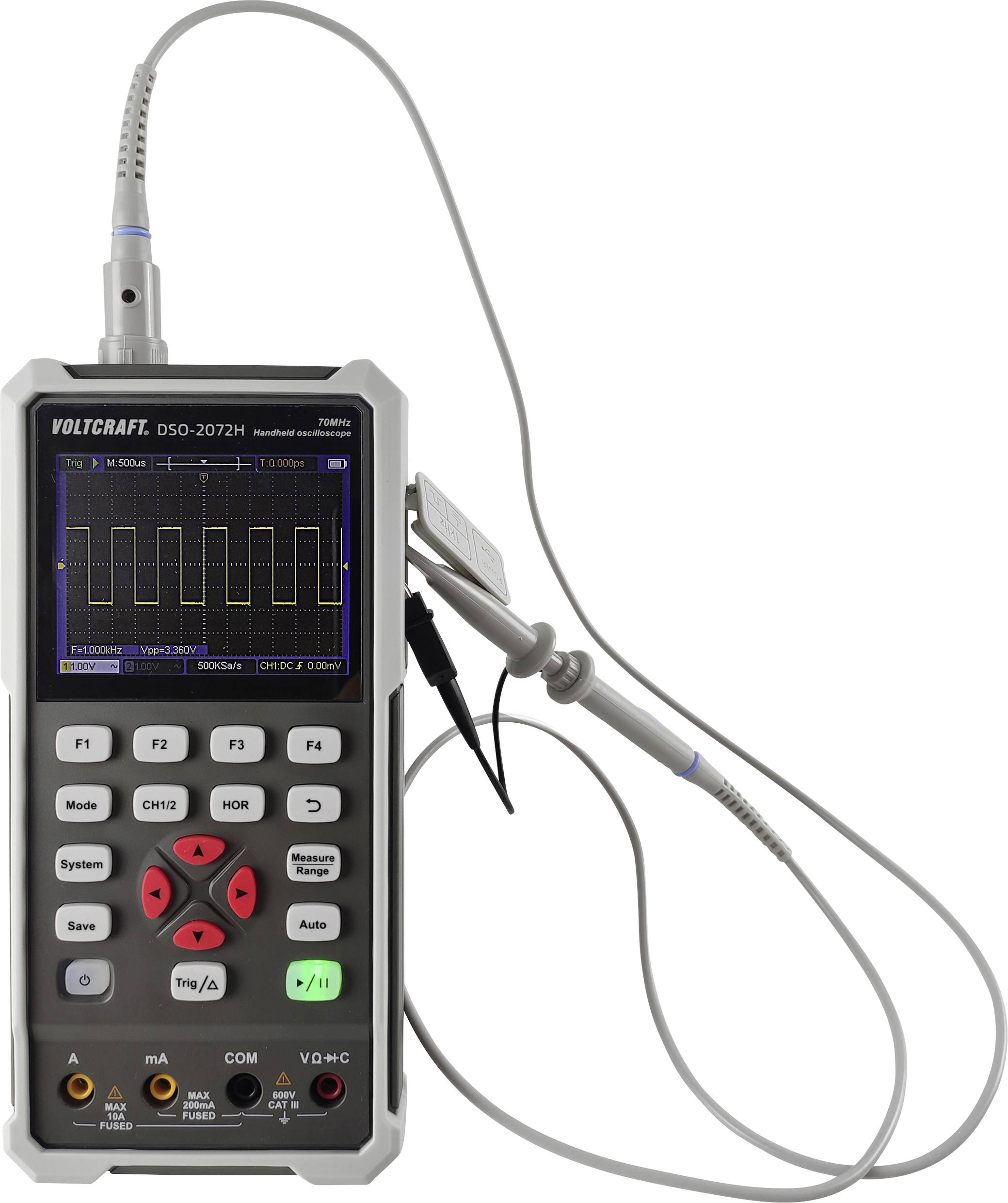

Voltcraft digitális kézi oszcilloszkóp csatlakoztatott mérőfejjel, négyszögjelet mutat a kijelzőn.

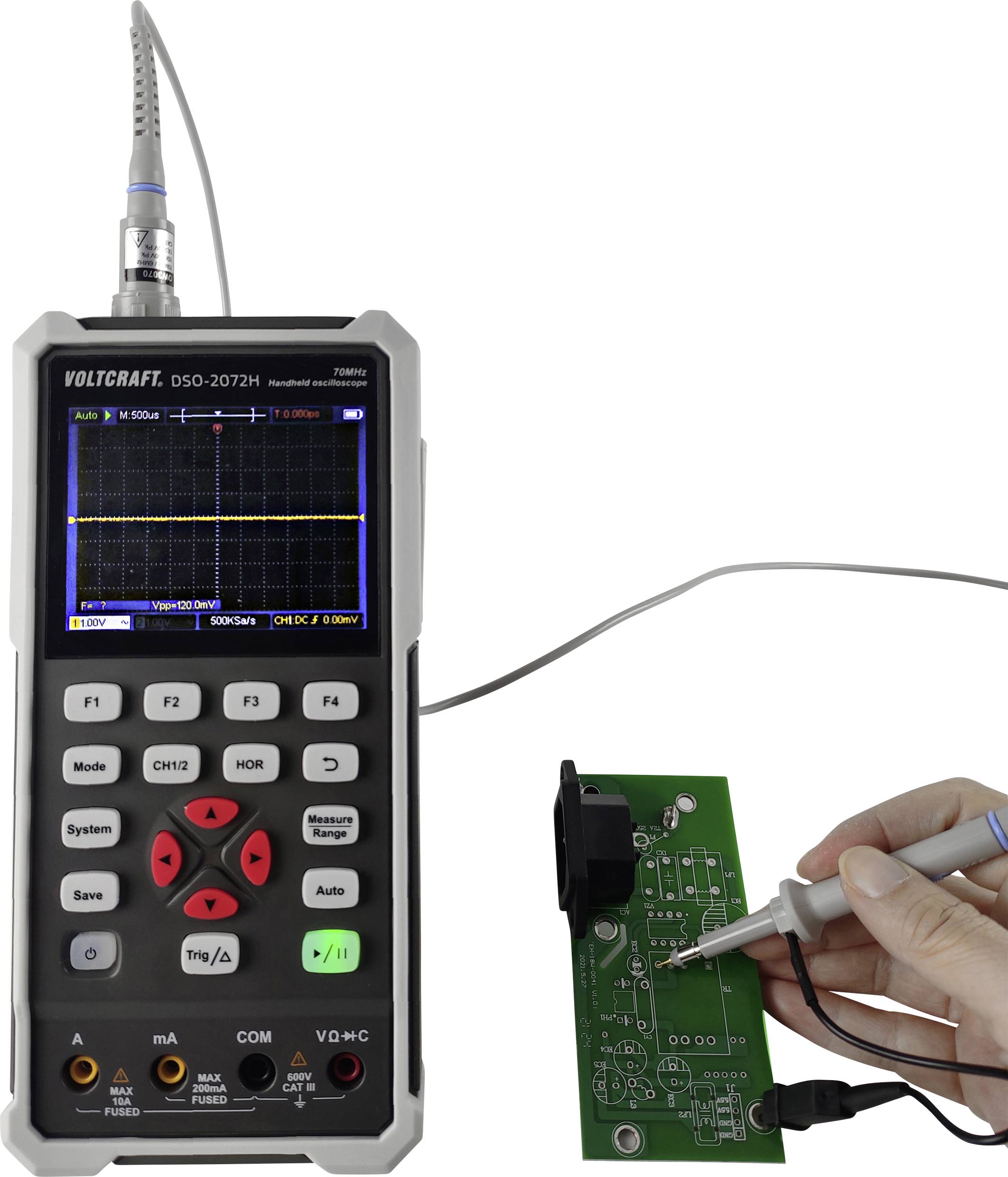

Egy kézi oszcilloszkóp elektronikus jelet mér egy nyomtatott áramkörön. A kijelzőn szinuszgörbe és menüopciók láthatók.

Egy oszcilloszkóp kijelzőjének képe. Baloldalt látható: 'Frekvencia: 1,000,0 KHz', 'Feszültség: 10 mVpp', 'Eltolás: 10 mV'. Jobboldalt egy szinuszos hullámforma.

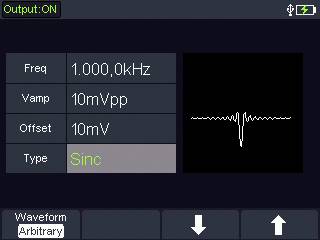

Egy oszcilloszkóp képe a következő beállításokkal: Frekvencia 1,000 kHz, Amplitúdó 10 mVpp, Eltolás 10 mV. Jelgörbe: Sinc.

'Oscilloscope screen displays a yellow sine wave with 1.00 V amplitude at 200 µs/division.'

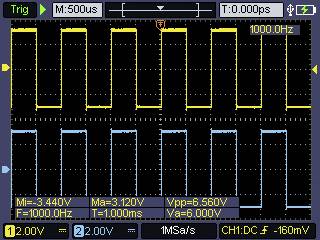

Oszcilloszkóp képernyője két egymás fölött elhelyezkedő négyszögjelet mutat. Sárga görbe felül: 1000,0 Hz, 2,00 V. Kék görbe alul: 1000,0 Hz, 6,00 V.

Az oszcilloszkóp képernyője sárga szinuszos hullámot mutat az 1. csatornán, 999,9 Hz frekvenciával és 12,0 V feszültséggel.

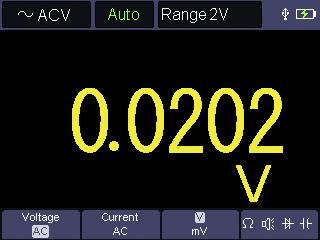

A mérőkészülék 0,0202 Volt értéket mutat váltóáram üzemmódban, automatikus beállítással, 2 voltos mérési tartományban.

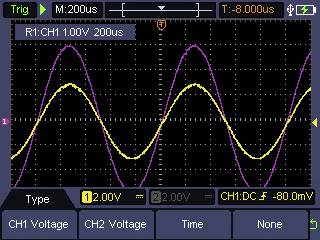

Oszcilloszkóp képernyője, amelyen két egymásra rétegzett szinuszhullám látható sárga és lila színben. Feszültség- és időméréseket mutat, amelyek tartalmazzák az amplitúdót és a frekvenciát.

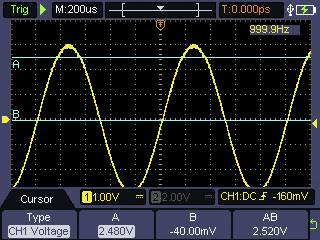

Az oszcilloszkóp képernyője szinuszos hullámot mutat 999,9 Hz-en. Vertikális feszültség 2,48 V, feszültségtartomány -40 mV-tól 2,52 V-ig.

1/30

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 4. [Sze.]

Szám

készlet

Összesen (192 990 Ft / Darab)

192 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

DSO-2072H digitális oszcilloszkóp 3 az 1-ben ISO

3 az 1-ben - oszcilloszkóp, multiméter és hullámforma generátor
8,89 cm-es (3,5 hüvelykes) LCD színes kijelző (320 x 240 pixel)
USB Type-C interfész

Szolgáltatásunk az Ön számára

Műszaki adatok

Max. 10 000 wfms/s

Termék típus: Kézi oszcilloszkóp

Sávszélesség: 70 MHz

Mintavételezési ráta/csatorna: 250 Msa/s

Kijelző: Színes LCD

Felbontás: 8 bit

Képernyőméret: 8.89 cm (3.5")

Oszcilloszkóp jellemzők: Kézi készülék
Függvénygenerátor
Multiméter funkciók

Időbázis: 5 ns / div - 1000 ns / div

Analóg bemenetek száma (max.): 2

: ISO

Mérési kategória: CAT II 400 V

Függőleges eltérítés: 10 mV / osztás - 10 V / különbség

Bemeneti impedancia: 1 MΩ±2%, 16 pF±10 pF

Bemeneti kapcsolás: DC, AC, Ground

Bemeneti feszültség: 400V (DC + AC, csúcs csúcs, 1MΩ bemeneti impedancia

Tápellátás: USB-C® (külső) 2x 18650 (belső)

Méret: (H x Sz x Ma) 198 x 38 x 96 mm

Súly: 600 g

Digitális bemenetek száma (max.): 2

Szélesség: 38 mm

Magasság: 96 mm

Hossz: 198 mm

Csatlakozók: USB-Device

Memóriamélység/csatorna: 8 kpts

Gyártói szám: DSO-2072H

Megfelelőség és tanúsítványok

Certified by EU Garan

Dokumentumok és letöltések

Adatlap

Adatlap 2742629 VOLTCRAFT DSO-2072H Kézi oszcilloszkóp Kalibráció (ISO) 70 MHz 2 csatornás 250 Msa/s 8 kpts 8 bit Kézi készülék, Függvén

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2742629 VOLTCRAFT DSO-2072H Kézi oszcilloszkóp Kalibráció (ISO) 70 MHz 2 csatornás 250 Msa/s 8 kpts 8 bit Kézi készülék, Függvén

Garanciális feltételek

Garanciális feltételek 2742629 VOLTCRAFT DSO-2072H Kézi oszcilloszkóp Kalibráció (ISO) 70 MHz 2 csatornás 250 Msa/s 8 kpts 8 bit Kézi készülék, Függvén

Leírás

Három mérőműszer egyben
A Voltcraft 3 az 1-ben digitális oszcilloszkópja mindent a szó legigazibb értelmében tartalmazza.
1. funkció: digitális oszcilloszkóp
Oszcilloszkópként a DSO-2072H két csatornával rendelkezik, amelyek maximális sávszélessége 70 MHz, maximális mintavételi sebessége 250 MS/s és rekordhossza 8K. A függőleges felbontás 8 bites.
2. funkció: Multiméter
A multiméter a CATII 1000 V mérési kategóriában használható feszültség, áram, ellenállás, kapacitás, folytonosság és dióda funkció mérésére. Az automatikus funkció leegyszerűsíti a munkafolyamatokat, a TRMS pedig megbízható mérési értékeket biztosít. A kijelző 20 000 számjegyű.
3. funkció: hullámforma generátor
A hullámforma-generátor egy csatornával rendelkezik, amelynek maximális frekvenciakimenete 25 MHz, maximális mintavételi sebessége pedig 125 MS/s.
A 0,1 Hz-es frekvenciafelbontás, a 14 bites függőleges felbontás és a 8K hullámforma-hossz megbízható munkát tesz lehetővé.
Megfelelő kiegészítők
A DSO-2072H szondával és beállító eszközzel, egy BNC-csatlakozóval az aligátorcsipeszhez kábellel, egy pár fekete-piros multiméter-mérővezetékkel, egy USB-kábellel, egy gyors üzembe helyezési útmutatóval és egy védő puha tokkal érkezik. A mellékelt CD szoftvert és egy angol nyelvű használati útmutatót tartalmaz.

Ez a szöveg gépi fordítással készült.
