Name: Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Túlfeszültségvédő dugó 10 kA 1 db
Brand: Phoenix Contact
SKU: 3563584
Availability: BackOrder

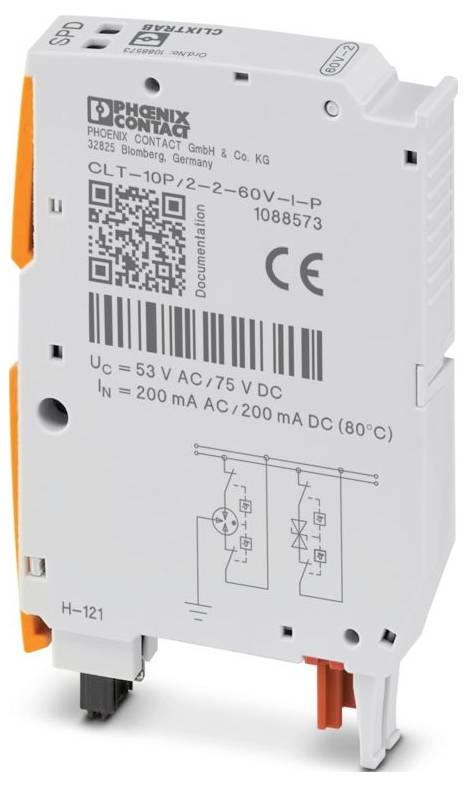

Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Túlfeszültségvédő dugó 10 kA 1 db-0

Hasonló kivitel

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 4. [P.]

Szám

Összesen (49 990 Ft / Darab)

49 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: CLIXTRAB
IEC tesztosztály: C1; C2; C3; D1
Kialakítás: Dugó
Túlfeszültség-védelem hibaüzenete: vizuális
Névleges feszültség UN: 60 V DC
Csatlakozás típusa: dugaszolható
Szélesség: 10,3 mm
Magasság: 53,25 mm
Mélység: 81,9 mm
Szín: világosszürke (RAL 7035)
Éghetőségi osztály az UL 94 szerint: V-0
Ház anyaga: PA 6.6+GV 20%
Mechanikai adatok: Mechanikai adatok
Nyitott oldalfal: Nem
Hatásirány: Vonal-Vonal és Vonal-Föld Föld
Maximális folyamatos feszültség UC: 75 V DC; 53 V AC
Névleges áram: 200 mA (80 °C)
Üzemi áram IC UC-n: ≤ 1 µA
Védővezető áram IPE: ≤ 1 µA
Teljes kisülési áram IÖssz (8/20) µs: 10 kA
Védelmi szint Fel (vezetéktől vezetékig): ≤ 240 V (C3 - 40 A)
Védelmi szint Fel (ér-föld): ≤ 1,55 kV (C1 - 2 kV / 1 kA); ≤ 1,2 kV (C2 - 10 kV / 5 kA); ≤ 1,65 kV (C3 - 100 A)
Kapacitás (vezeték-vezeték): tipikusan 500 pF
Maximális szükséges biztosítékérték: 200 mA (T)
Túlfeszültség-állóság (vezeték-föld): C1 - 2 kV / 1 kA; C2 - 10 kV / 5 kA; C3 - 100 A; D1 - 1,25 kA
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 80 °C
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 80 °C
Tengerszint feletti magasság: ≤ 2000 m (amsl)
Szabványok/előírások: EN 61643-21
Megjegyzés: 2001 + A1:2009 + A2:2013
Szerelési típus: alaplapra szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezési fok: 3
Szigetelőanyag: PA 6.6+GV 20%
Megengedett páratartalom (üzemi): 5% ... 95%
Ütés (működés közben): 5 g (fél szinusz / 11 ms / 3x ±X, ±Y, ±Z); 10 g (fél szinusz / 8 ms / 3x ±X, ±Y, ±Z); 5 g (fél szinusz / 30 ms / 3x ±X, ±Y, ±Z)
Rezgés (működés): 0,58 g (5 ... 150 Hz / 5 óra / X, Y, Z);1g (5 ... 2000 Hz / 5 óra / X, Y, Z)
Válaszidő tA (vezeték-föld): ≤ 100 ns
Beszúrási veszteség aE, aszimmetrikus: tipikusan 0,3 dB (≤ 60 MHz/150 Ω)
Impulzus-visszaállítási idő (vezeték-föld): ≤ 100 ms
Válaszidő tA (vezeték-vezeték): ≤ 1 ns
Beszúrási veszteség aE, szim.: tip. 0,3 dB (≤ 1,3 MHz / 150 Ω)
Határfrekvencia fg (3 dB), szimmetrikus a 150 Ω-os rendszerben: tipikusan 4,5 MHz
Túlfeszültség-állóság (vezetéktől vezetékig): C3 - 40 A
Határfrekvencia fg (3 dB), aszimmetrikus (jelföld) egy 150 Ω-os rendszerben: tipikusan 60 MHz
Kapacitás (vezeték-jel föld): tipikusan 15 pF

Termék típus: Túlfeszültségvédő dugó

Levezető áram: 10 kA

Névleges feszültség: 60 V/DC

Kivitel: Csatlakozódugó

: IP20

Gyártói szám: 1088573

Méret: (Sz x Ma x Mé) 10.3 x 53.25 x 81.9 mm

Szélesség: 10.3 mm

Magasság: 53.25 mm

Mélység: 81.9 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3563584 Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Túlfeszültségvédő dugó 10 kA 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3563584 Phoenix Contact 1088573 CLT-10P/2-2-60V-I-P Túlfeszültségvédő dugó 10 kA 1 db

Leírás

Túlfeszültség-védelmi dugó, közvetlenül 2 sorkapocshoz csatlakoztatható, beépített állapotjelzővel a modulon, 2 vezetékes, földelésmentes jeláramkörhöz. Névleges feszültség: 60 V DC

Ez a szöveg gépi fordítással készült.
