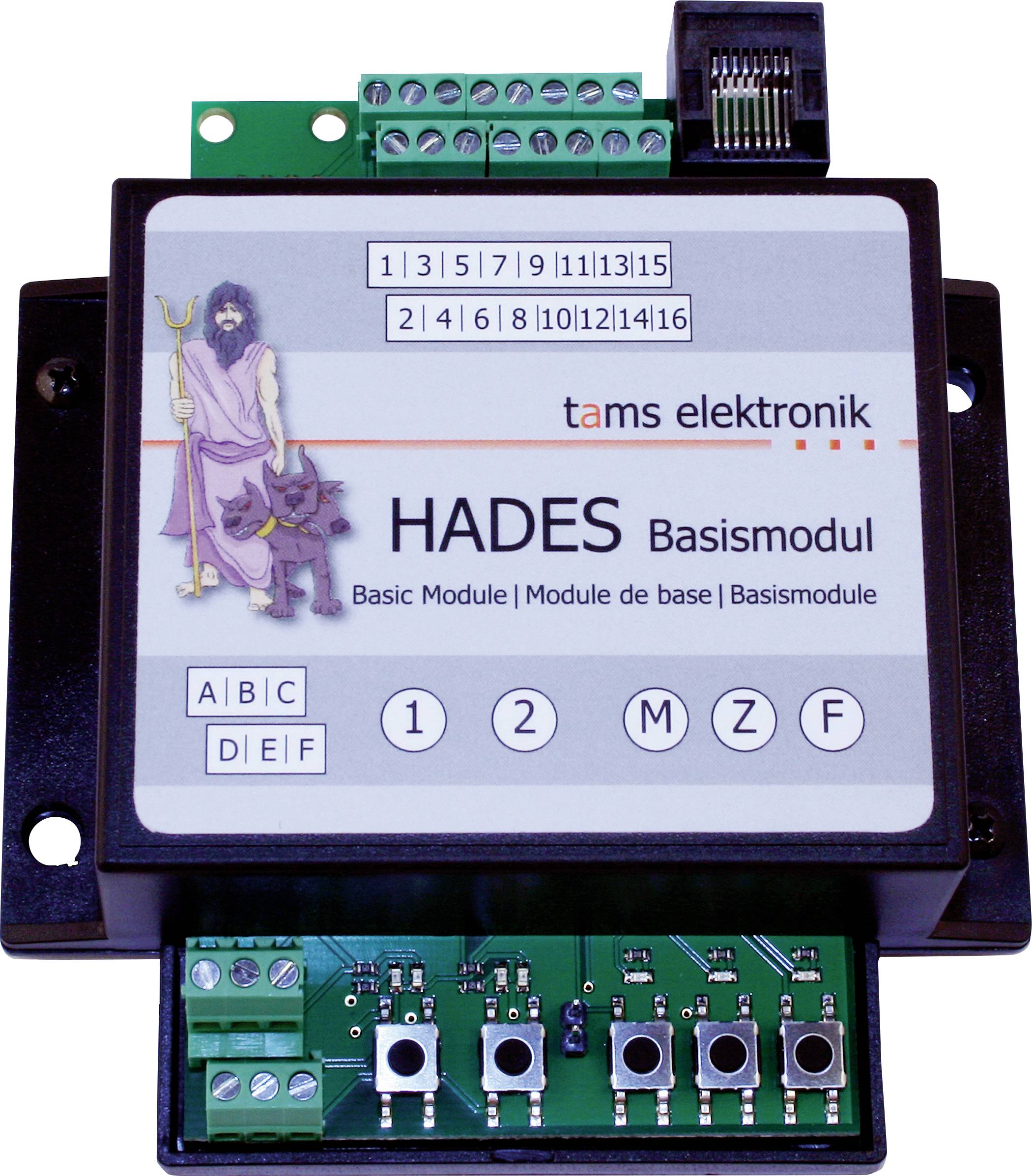

TAMS Elektronik 51-04117-01 Árnyékállomás vezérlés Tartozék Hades-alapmodulhoz
EAN:
Gyártól szám:
Rendelési szám:
6 db
Szám
Összesen (42 512 Ft / Darab)
42 512 Ft
ÁFA nélkül
Már csak 6 db érhető el
Műszaki adatok
- Az áramkör tápfeszültsége: 12 - 18 volt DC vagy AC. Megjegyzés: A HADES biztosítja a bejárati kapcsolók kapcsolásához szükséges áramellátást. A tápegységet ezért a névleges mérethez és a kapcsoló típusához kell igazítani.
- A rejtett udvarban lévő sínek áramellátása: analóg vontatási transzformátoron vagy digitális sínfeszültségen keresztül
- Maximális kimeneti áram: 3000 mA oldalvonalanként
- További kimenetek: 2 külső jelenlétjelző LED-ekhez, tápfeszültség: 5 V állandó
- További bemenetek: 2 külső bővítőgombokhoz, 1 külső kapcsolóhoz
- Kiterjesztési idő: 2-20 másodperc (1 másodperces lépésekben állítható)
- Méretek
- NYÁK méretei: 74 x 105 mm
- Méretek házzal együtt: 100 x 112 x 35 mm
- Termék típus
Árnyékállomás vezérlés
- Jellemzők
Hades-alapmodulhoz
- Modell kivitel (modellvasút)
Tartozék
- Hossz
100 mm
- Szélesség
112 mm
- Magasság
35 mm
- Méret
(H x Sz x Ma) 100 x 112 x 35 mm
- Korosztály
15 éves kortól
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3775676 TAMS Elektronik 51-04117-01 Árnyékállomás vezérlés Tartozék Hades-alapmodulhoz
Leírás
Felügyelethez és vezérléshez
- 2 mellékvágány
- egy átmenő pálya vagy
- egy megállóhely a rejtett udvar bejáratánál, beleértve a beléptető lámpát is
Az árnyékállomásra érkező vonatokat a rendszer automatikusan az első szabad vágányra irányítja. Ha egy mellékvágány szabad, a HADES átkapcsolja a megfelelő kitérőt. A kijárati kapcsoló előtt a mellékvágány egy rövid szakasza áramtalanítva van. Amint az integrált vágányfoglaltság-érzékelő érzékeli a fogyasztót, a beléptető kapcsoló beállítódik, és a beléptető kapcsoló utáni szakasz áramtalan lesz. A vonat megáll, függetlenül attól, hogy a mozdony húz vagy tol.
Az alapmodul az első két mellékvágányt figyeli és vezérli. Egy további vágánymodul további 2 mellékvágányt figyel és vezérel (maximum 15 vágánymodul csatlakoztatható).
Hiba esetén a LED-ek villognak, és a további vonatok indulása blokkolva van. Ha csak a sínfeszültség szünt meg, a visszakapcsolás után a működés az utolsó beállításokkal folytatódik.
· 2-32 mellékvágány
· Páratlan számú mellékvágány lehetséges.
· Üzemmódok: „Elsőként be, elsőként ki”, véletlenszerű vezérlés, manuális indítás gombbal
· Modulok csatlakoztatása RJ-45 patch kábelekkel
· Kijárat blokkolása az alapmodulon található külső kapcsolóval
· Maximális kimeneti áram: 3000 mA oldalvonalanként.
Ez a szöveg gépi fordítással készült.
- 2 mellékvágány
- egy átmenő pálya vagy
- egy megállóhely a rejtett udvar bejáratánál, beleértve a beléptető lámpát is
Az árnyékállomásra érkező vonatokat a rendszer automatikusan az első szabad vágányra irányítja. Ha egy mellékvágány szabad, a HADES átkapcsolja a megfelelő kitérőt. A kijárati kapcsoló előtt a mellékvágány egy rövid szakasza áramtalanítva van. Amint az integrált vágányfoglaltság-érzékelő érzékeli a fogyasztót, a beléptető kapcsoló beállítódik, és a beléptető kapcsoló utáni szakasz áramtalan lesz. A vonat megáll, függetlenül attól, hogy a mozdony húz vagy tol.
Az alapmodul az első két mellékvágányt figyeli és vezérli. Egy további vágánymodul további 2 mellékvágányt figyel és vezérel (maximum 15 vágánymodul csatlakoztatható).
Hiba esetén a LED-ek villognak, és a további vonatok indulása blokkolva van. Ha csak a sínfeszültség szünt meg, a visszakapcsolás után a működés az utolsó beállításokkal folytatódik.
· 2-32 mellékvágány
· Páratlan számú mellékvágány lehetséges.
· Üzemmódok: „Elsőként be, elsőként ki”, véletlenszerű vezérlés, manuális indítás gombbal
· Modulok csatlakoztatása RJ-45 patch kábelekkel
· Kijárat blokkolása az alapmodulon található külső kapcsolóval
· Maximális kimeneti áram: 3000 mA oldalvonalanként.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 HADES alapmodul, kivitel: készre szerelt eszköz házban
- 1 Jumper
Tudnivalók
Megjegyzések
A HADES biztosítja az elektromos áramot a bejárati kapcsolók kapcsolásához. A tápegységet ezért a névleges mérethez és a kapcsoló típusához kell igazítani.
Analóg modellvasút-rendszerekhez (DC és AC).
Digitális modellvasút-elrendezésekhez.
