TAMS Elektronik 52-01017-01 Foglalt vágányt jelző készülék Tartozék
EAN:
Gyártól szám:
Rendelési szám:
7 db
Szám
Összesen (15 740 Ft / Darab)
15 740 Ft
ÁFA nélkül
Már csak 7 db érhető el
Főbb jellemzők

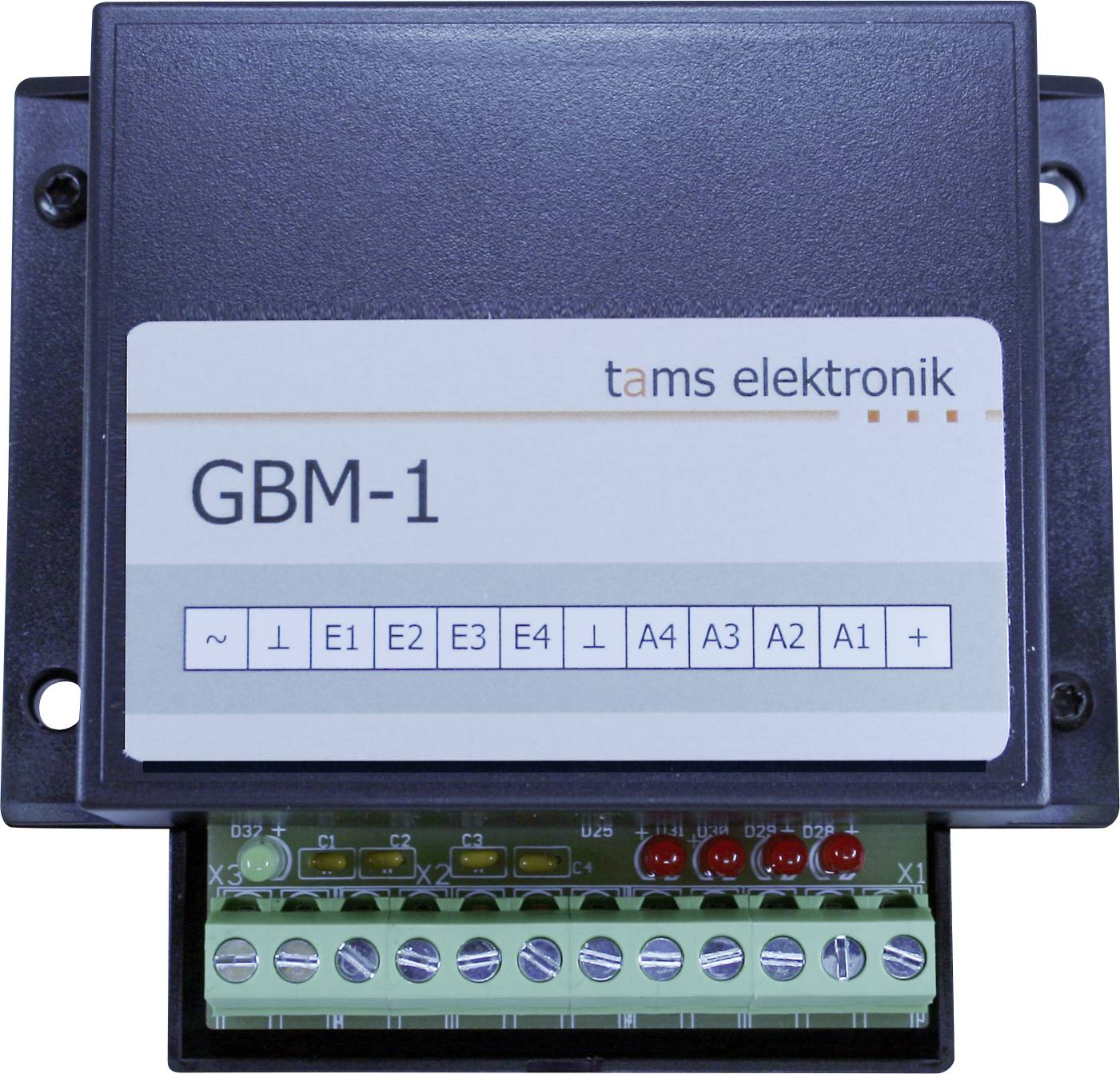

TAMS Electronics GBM-1 pályajelenlét-érzékelő
- Analóg rendszerekben való használatra optimalizálva
- Fogyasztók közvetlen csatlakoztatása akár 500 mA-ig
Műszaki adatok
- Felügyelt pályaszakaszok száma: 4
- A foglaltsági jelentések értékelése: a downstream komponensek tömegével összehasonlítva
- Bejáratok és kijáratok:
- - 4 bemenet a felügyelt pályaszakaszok csatlakoztatásához
- - 4 kimenet külső jelző LED-ek vagy lámpák, szekunder áramkörök vagy digitális visszajelző modulok bemeneteinek csatlakoztatásához
- Tápellátás: 12 - 18 volt DC vagy AC. Figyelem! A GBM-1-et tilos transzformátorokon vagy vontatási áramot biztosító digitális boostereken keresztül táplálni.
- Maximális áramerősség sínszakaszonként: 1200 mA
- Maximális áram kimenetenként: 500 mA
- A kimenetek maximális összárama: 2000 mA
- Érzékenység: min. 0,1 A (állítható)
- NYÁK méretei: 72 x 82 mm
- Méretek házzal együtt: 100 x 90 x 35 mm
- Termék típus
Foglalt vágányt jelző készülék
- Modell kivitel (modellvasút)
Tartozék
- Kimenő áram
500 mA
- Hossz
100 mm
- Szélesség
90 mm
- Magasság
35 mm
- Méret
(H x Sz x Ma) 100 x 90 x 35 mm
- Korosztály
15 éves kortól
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3775680 TAMS Elektronik 52-01017-01 Foglalt vágányt jelző készülék Tartozék
Leírás
Analóg DC vagy AC rendszerekben való használat
- Nagy érzékenység (1mA). Egyenáramú rendszerekben a GBM-1 olyan járműveket is érzékel, amelyek tengelyeit ellenállásfestékkel vonták be, és amelyek egyébként nem fogyasztanak áramot.
- Járművek észlelése, függetlenül attól, hogy milyen irányból lépnek be a pályaszakaszra (analóg egyenáramú rendszerekben)
- Négy, egyenként 500 mA-es kimenet több eszköz közvetlen csatlakoztatásához.
Alkalmazási lehetőségek:
- A foglalt vágányszakaszok vizualizációja integrált LED-eken és opcionálisan külső LED-eken vagy lámpákon (pl. egy vezérlőpanelen)
- A pályaszakaszok foglaltsági állapotától függően be- és kikapcsolandó, utána következő fogyasztók (legfeljebb 500 mA) közvetlen csatlakoztatása.
- Automatizált vezérlőrendszer része, pl. egy blokkvezérlő rendszer
Használat digitális rendszerekben
- Lehetőség van földre kapcsolható digitális visszacsatoló modulok (pl. s88 visszacsatoló modulok) csatlakoztatására
- VESZÉLY! A GBM-1 nagy érzékenysége miatt azonban a digitális rendszerből származó interferenciafeszültségek hibás értékeket okozhatnak.
- Digitális rendszerekben jobban használható: GBM-8.2 pályafoglaltság-érzékelő.
Ez a szöveg gépi fordítással készült.
- Nagy érzékenység (1mA). Egyenáramú rendszerekben a GBM-1 olyan járműveket is érzékel, amelyek tengelyeit ellenállásfestékkel vonták be, és amelyek egyébként nem fogyasztanak áramot.
- Járművek észlelése, függetlenül attól, hogy milyen irányból lépnek be a pályaszakaszra (analóg egyenáramú rendszerekben)
- Négy, egyenként 500 mA-es kimenet több eszköz közvetlen csatlakoztatásához.
Alkalmazási lehetőségek:
- A foglalt vágányszakaszok vizualizációja integrált LED-eken és opcionálisan külső LED-eken vagy lámpákon (pl. egy vezérlőpanelen)
- A pályaszakaszok foglaltsági állapotától függően be- és kikapcsolandó, utána következő fogyasztók (legfeljebb 500 mA) közvetlen csatlakoztatása.
- Automatizált vezérlőrendszer része, pl. egy blokkvezérlő rendszer
Használat digitális rendszerekben
- Lehetőség van földre kapcsolható digitális visszacsatoló modulok (pl. s88 visszacsatoló modulok) csatlakoztatására
- VESZÉLY! A GBM-1 nagy érzékenysége miatt azonban a digitális rendszerből származó interferenciafeszültségek hibás értékeket okozhatnak.
- Digitális rendszerekben jobban használható: GBM-8.2 pályafoglaltság-érzékelő.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 vágánynyi foglaltságérzékelő GBM-1, kivitel: komplett egység házban
