TAMS Elektronik 52-01187-01 Foglalt vágányt jelző készülék Tartozék
EAN:
Gyártól szám:
Rendelési szám:
7 db
Szám
Összesen (18 890 Ft / Darab)
18 890 Ft
ÁFA nélkül
Már csak 7 db érhető el
Főbb jellemzők

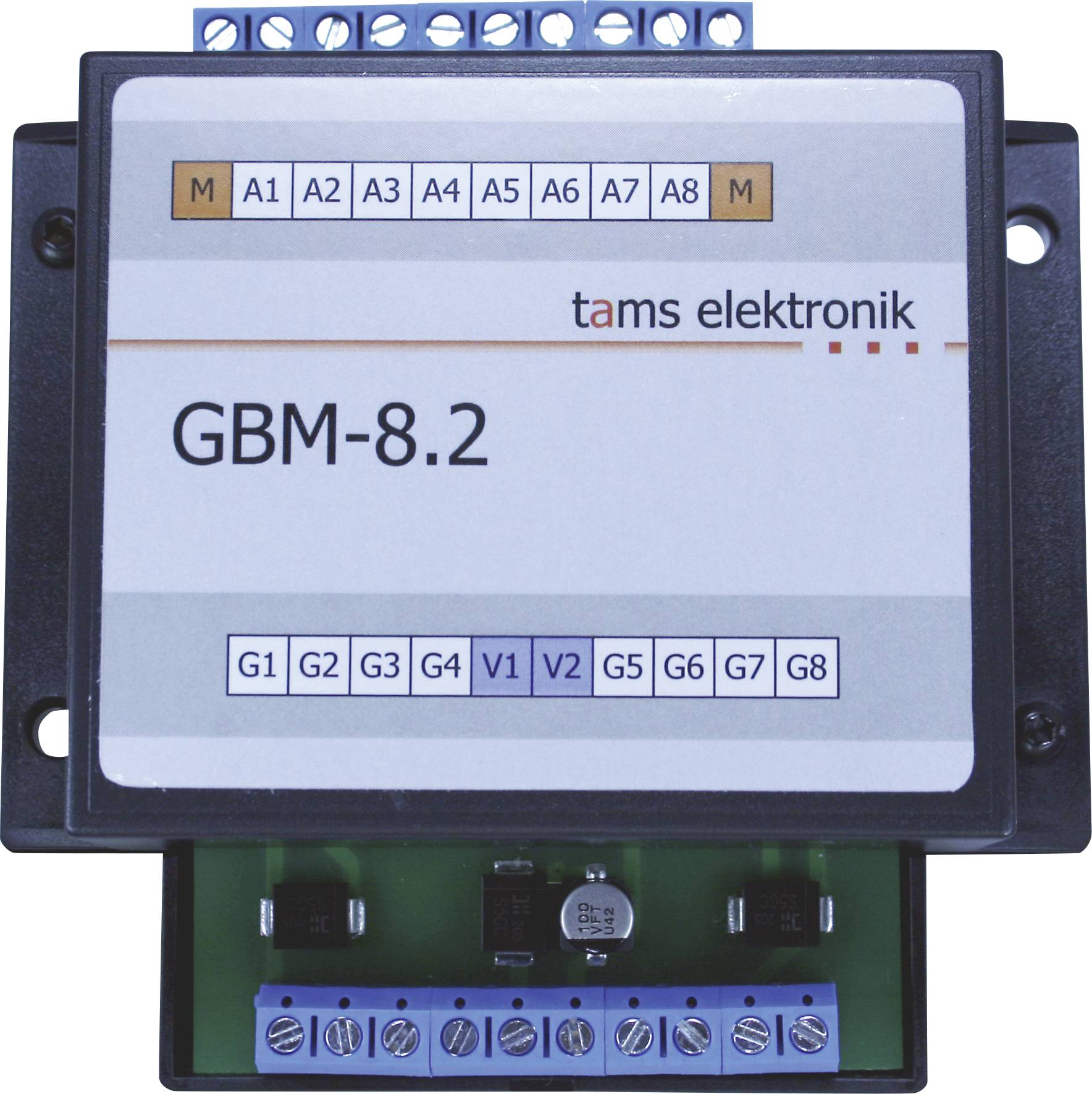

TAMS Elektronik GBM-8.2 pályafoglaltság-érzékelő
- A bemenetek és kimenetek galvanikusan leválasztottak
- Minden névleges mérethez alkalmas
Műszaki adatok
- Felügyelt pályaszakaszok száma: 8
- A foglaltsági jelentések értékelése: a downstream komponensek tömegével összehasonlítva
- Galvanikus leválasztás: bemenetek és kimenetek között
- Bejáratok és kijáratok:
- - 8 bemenet a felügyelt pályaszakaszok csatlakoztatásához
- - 8 kimenet a downstream visszajelző modulok és/vagy LED-ek bemeneteinek csatlakoztatásához a jelenléti állapotok jelzésére
- Tápellátás: síneken keresztül. Megjegyzés: Minden vágányszakasznak ugyanazon az erősítő áramkörön kell lennie, vagy közös transzformátorról kell táplálni.
- Maximális áram a vágányszakaszokban: 6 A vágányszakaszonként
- Maximális áram kimenetenként: 500 mA
- Érzékenység: 1 mA … 15 mA. Mind a 8 sávszakaszhoz külön beállítás egy trimmer potméterrel
- Áramköri lap méretei: 63 x 97 mm
- Méretek házzal együtt: 100 x 98 x 35 mm
- Termék típus
Foglalt vágányt jelző készülék
- Modell kivitel (modellvasút)
Tartozék
- Kimenő áram
500 mA
- Hossz
100 mm
- Szélesség
98 mm
- Magasság
35 mm
- Méret
(H x Sz x Ma) 100 x 98 x 35 mm
- Korosztály
15 éves kortól
- UKCA
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3775681 TAMS Elektronik 52-01187-01 Foglalt vágányt jelző készülék Tartozék
Leírás
A „helyes” érzékenység, amellyel egy pályafoglaltság-érzékelő felismeri az áramfogyasztókat egy adott szakaszon, számos tényezőtől függ: Például, ha a rezisztív festékkel bevont tengelyű járműveknek üzenetet kell kiváltaniuk, nagyon nagy érzékenységre van szükség. Digitális rendszerekben azonban a nagy érzékenység problémát jelenthet, ha a digitális rendszerből származó interferenciafeszültségek hamis értékeket okoznak.
A GBM-8.2 esetében az egyes jelentési szakaszok érzékenysége külön beállítható egy potenciométer segítségével, és az egyedi igényekhez igazítható.
Alkalmazási területek
- Minden névleges méretű rendszer (sínszakaszonként akár 6 A-ig)
- Digitális rendszerek (formátumfüggetlenek) földelt érintkezőket olvasó visszacsatoló modulokkal kombinálva (pl. s88)
- analóg rendszerek (egyenáramú vagy váltakozó áramú). Megjegyzés: Kialakításának köszönhetően a GBM-8.2 analóg egyenáramú rendszerekben csak egy irányból képes érzékelni a megfigyelt pályaszakaszra belépő járműveket.
Ez a szöveg gépi fordítással készült.
A GBM-8.2 esetében az egyes jelentési szakaszok érzékenysége külön beállítható egy potenciométer segítségével, és az egyedi igényekhez igazítható.
Alkalmazási területek
- Minden névleges méretű rendszer (sínszakaszonként akár 6 A-ig)
- Digitális rendszerek (formátumfüggetlenek) földelt érintkezőket olvasó visszacsatoló modulokkal kombinálva (pl. s88)
- analóg rendszerek (egyenáramú vagy váltakozó áramú). Megjegyzés: Kialakításának köszönhetően a GBM-8.2 analóg egyenáramú rendszerekben csak egy irányból képes érzékelni a megfigyelt pályaszakaszra belépő járműveket.
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- 1 vágánynyi foglaltságérzékelő GBM-8.2, kivitel: komplett egység házban
