TAMS Elektronik 56-40007-01 Csatlakozó terminál Kész modul Egyenáramú vonatokhoz
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (144 990 Ft / Darab)
144 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
SFR-4000 melegdaráló vezérlés
- Csúcskategóriás vezérlés analóg egyenáramú vasutakhoz
- Z-től 0e névleges méretig alkalmas
- A Heißwolf vezérlőrendszer teljesen átdolgozott és kibővített változata, amelyet az analóg vasútrajongók nagyra értékelnek
Műszaki adatok
- Termék típus
Csatlakozó terminál
- Jellemzők
Egyenáramú vonatokhoz
- Modell kivitel (modellvasút)
Kész modul
- Korosztály
15 éves kortól
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3411627 TAMS Elektronik 56-40007-01 Csatlakozó terminál Kész modul Egyenáramú vonatokhoz
Leírás
A mozdonymotorok vezérlésére szolgáló paraméterek egyedi beállítása analóg üzemben.
Beállítási lehetőségek: tiszta egyenfeszültség, impulzusfeszültség (PWM) vagy egyenfeszültség és PWM szuperpozíciója.
Sima indulás, sima gyorsulás és fékezés, a haladási sebesség precíz beállítása és valósághű végsebesség analóg üzemmódban.
Belső memória 250 különböző egyedi járműprofilhoz.

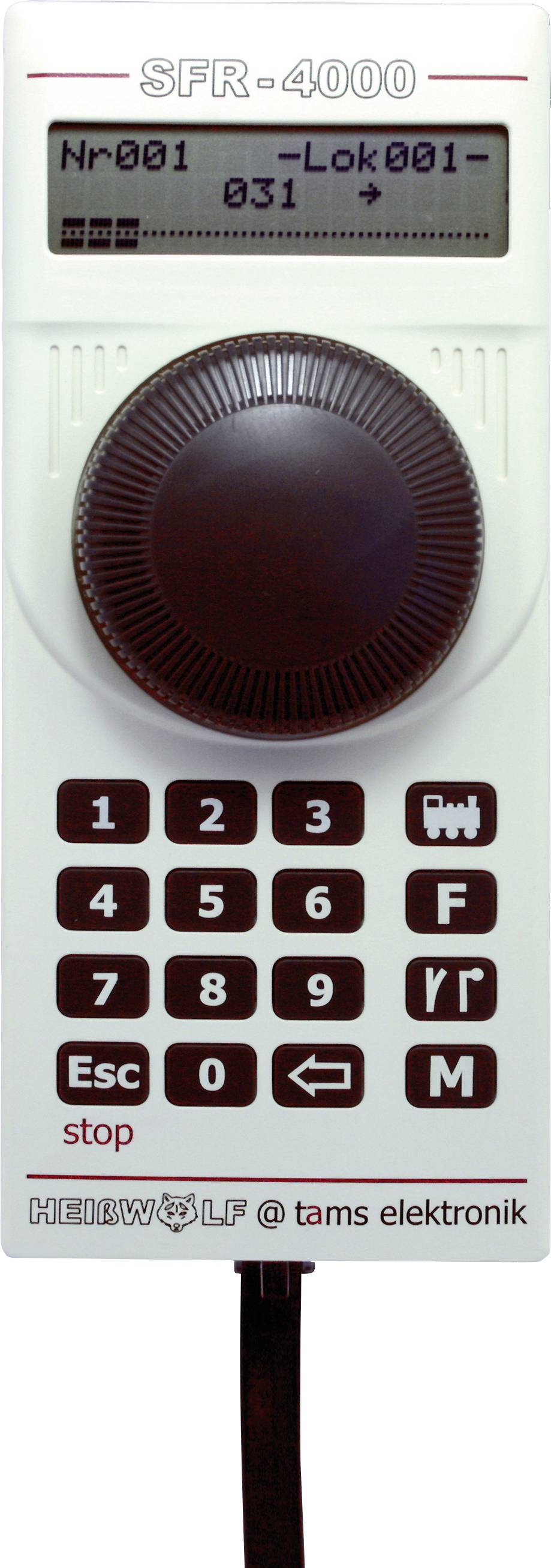

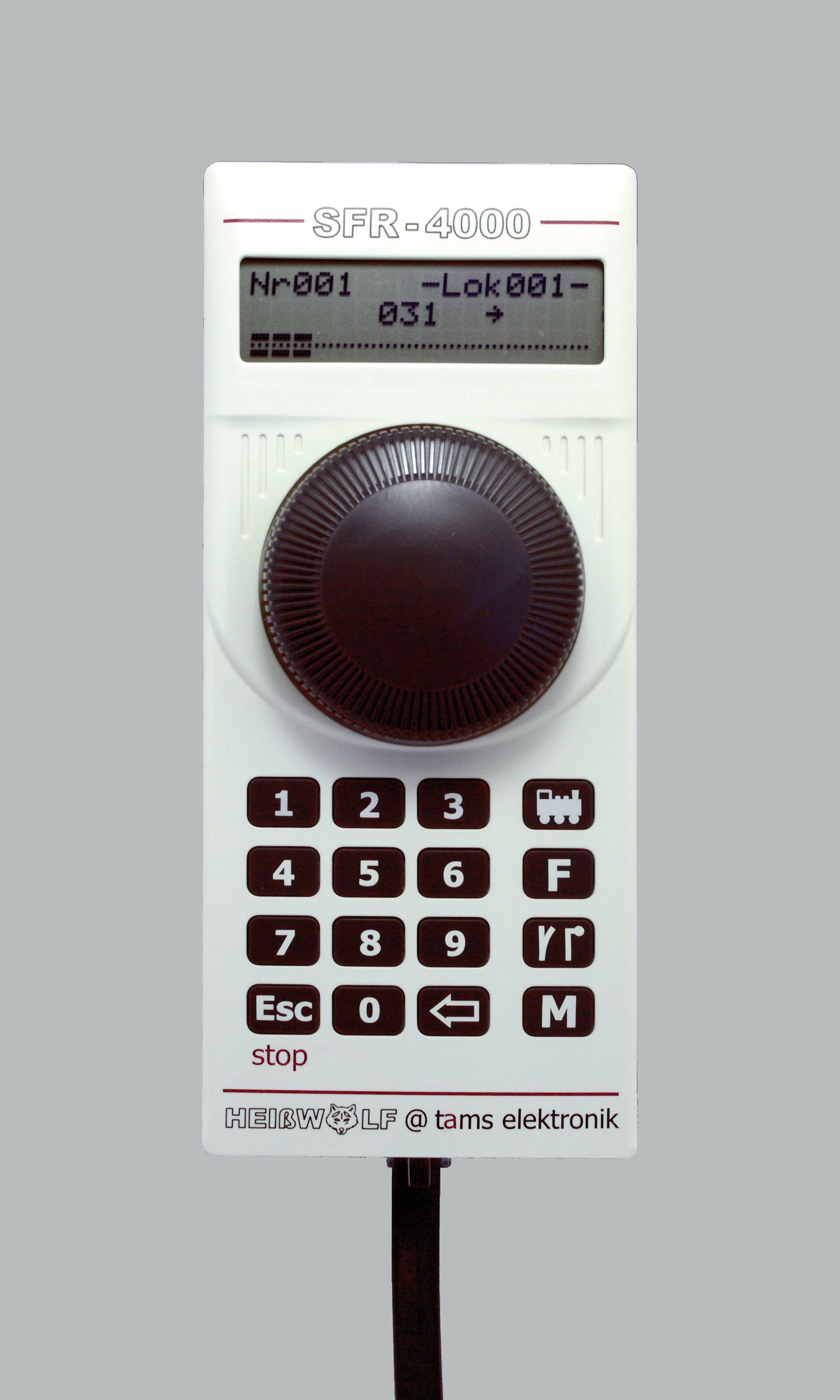

Modern kezelési koncepciójú kézivezérlő (vezérlőegység):
Váltson a vezetési mód, a mozdonyprofilok beállítása és a rendszerbeállítások konfigurálása között a megfelelő szimbólumgomb megnyomásával.
Numerikus értékek gyors bevitele a számbillentyűk segítségével
Minden fontos információ megjelenítése szöveges formában a kijelzőn
PowerUnit (tápegység):
Standard kivitelben, masszív alumínium házban
Megbízható hőelvezetés a felülre szerelt hűtőbordán keresztül, még nagy kimeneti áram esetén is
Rendszer beállítások:
Két vezérlési mód közül választhat: DC mód (irányváltás a 0. sebességfokozat túllépésekor) vagy AC mód (irányváltás a vezérlőtárcsa megnyomásával)
A meghajtófeszültség vagy a meghajtószint opcionális kijelzése (1...128)
A cél- vagy tényleges érték opcionális kijelzése gyorsítás / fékezés közben
Túláram érzékelése és a kimeneti feszültség kikapcsolása közötti reakcióidő: 0,2…10,0 másodperc
Rendszerműködés egy vagy több SFR-4000 vezérlővel
Mozdonyprofilok beállításai:
Maximális feszültség (2,0…14,0 V)
Indítófeszültség és impulzusfeszültség
Impulzusfrekvencia indításkor és maximális feszültségnél
Gyorsítási és fékezési idő (külön állítható, 1...240 másodperc)
Mozdony neve
Jellemzők:
Két különbözően kapcsolt sínkapcsolat: Ezek lehetővé teszik például a rövidzárlatmentes be- és kilépést egy irányváltó hurokba.
Integrált szinkronizációs modul: Ez lehetővé teszi a különböző áramkörök közötti határok interferenciamentes átlépését.
Elektromos jellemzők:
Kimeneti feszültség: 0–14 V DC
Kimeneti áram: max. 1,5 A egyenáram (folyamatos)
Védőeszközök:
Túlmelegedés elleni védelem
Túláram leállítás
Vészleállító gomb csatlakoztatási lehetősége
Ez a szöveg gépi fordítással készült.
Beállítási lehetőségek: tiszta egyenfeszültség, impulzusfeszültség (PWM) vagy egyenfeszültség és PWM szuperpozíciója.
Sima indulás, sima gyorsulás és fékezés, a haladási sebesség precíz beállítása és valósághű végsebesség analóg üzemmódban.
Belső memória 250 különböző egyedi járműprofilhoz.
Modern kezelési koncepciójú kézivezérlő (vezérlőegység):
Váltson a vezetési mód, a mozdonyprofilok beállítása és a rendszerbeállítások konfigurálása között a megfelelő szimbólumgomb megnyomásával.
Numerikus értékek gyors bevitele a számbillentyűk segítségével
Minden fontos információ megjelenítése szöveges formában a kijelzőn
PowerUnit (tápegység):
Standard kivitelben, masszív alumínium házban
Megbízható hőelvezetés a felülre szerelt hűtőbordán keresztül, még nagy kimeneti áram esetén is
Rendszer beállítások:
Két vezérlési mód közül választhat: DC mód (irányváltás a 0. sebességfokozat túllépésekor) vagy AC mód (irányváltás a vezérlőtárcsa megnyomásával)
A meghajtófeszültség vagy a meghajtószint opcionális kijelzése (1...128)
A cél- vagy tényleges érték opcionális kijelzése gyorsítás / fékezés közben
Túláram érzékelése és a kimeneti feszültség kikapcsolása közötti reakcióidő: 0,2…10,0 másodperc
Rendszerműködés egy vagy több SFR-4000 vezérlővel
Mozdonyprofilok beállításai:
Maximális feszültség (2,0…14,0 V)
Indítófeszültség és impulzusfeszültség
Impulzusfrekvencia indításkor és maximális feszültségnél
Gyorsítási és fékezési idő (külön állítható, 1...240 másodperc)
Mozdony neve
Jellemzők:
Két különbözően kapcsolt sínkapcsolat: Ezek lehetővé teszik például a rövidzárlatmentes be- és kilépést egy irányváltó hurokba.
Integrált szinkronizációs modul: Ez lehetővé teszi a különböző áramkörök közötti határok interferenciamentes átlépését.
Elektromos jellemzők:
Kimeneti feszültség: 0–14 V DC
Kimeneti áram: max. 1,5 A egyenáram (folyamatos)
Védőeszközök:
Túlmelegedés elleni védelem
Túláram leállítás
Vészleállító gomb csatlakoztatási lehetősége
Ez a szöveg gépi fordítással készült.
Szállítás tartalma
- PowerUnit SFR-4000 sebességszabályozóhoz (teljesítményegység)
- Kézi vezérlő SFR-4000 sebességszabályozóhoz (kézi vezérlőegység)
- RJ12 csatlakozókkal ellátott csatlakozókábel (Western kábel, 6P6C kivitel, hossza: kb. 3,00 m) a HandControl és a PowerUnit csatlakoztatásához
- dugaszolható csatlakozóterminál (6 tűs) a tápegységhez és a sínekhez való csatlakozáshoz
- Csatlakozóaljzat (5 tűs) a vészleállító gombok és más SFR-4000 készülékek opcionális csatlakoztatásához
Rendszerkövetelmények
- 16-18 V kimeneti feszültségű és legalább 2,6 A kimeneti áramú váltakozó áramú transzformátor, vagy
22–24 V kimeneti feszültségű és legalább 2,6 A kimeneti áramú egyenáramú tápegység
