Name: 2 csatornás kézi oszcilloszkóp 70 MHz 1 GSa/mp 40 Mpts 8 bit DSO, VOLTCRAFT DSO-5072H
Brand: VOLTCRAFT
SKU: 2267610
Availability: InStock

Egy kézi oszcilloszkóp színes kijelzője hullámformájú mérési adatokat mutat. A gombok és csatlakozók a jobb oldalon helyezkednek el.

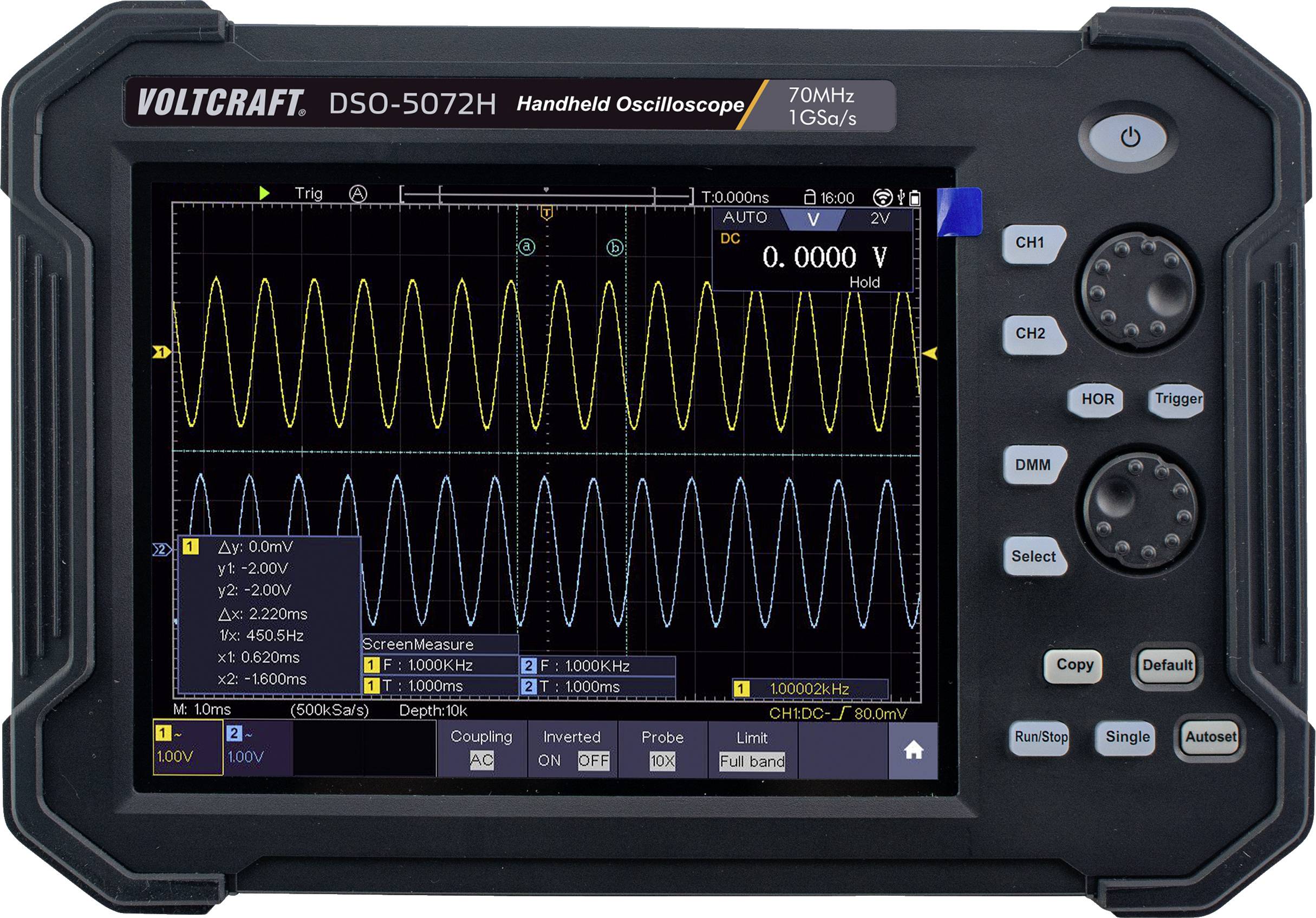

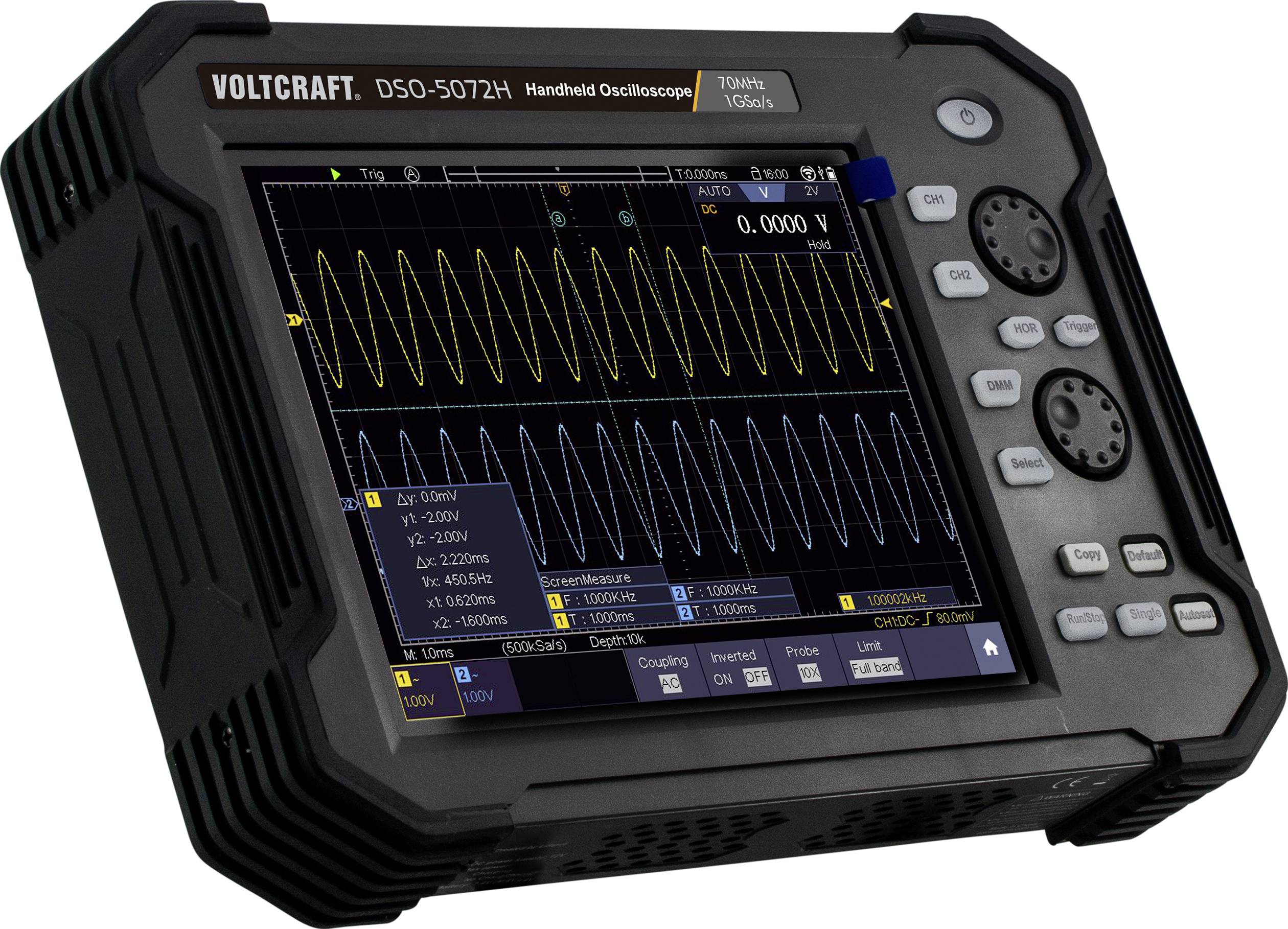

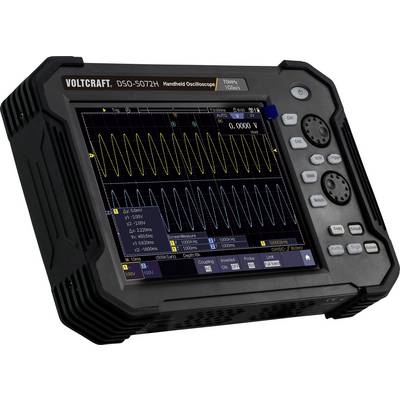

Hordozható oszcilloszkóp Voltcraft DSO-5072H színes kijelzővel, két szinuszos hullámot mutat. Kezelőgombok az oldalán. Elektronikai mérőműszer.

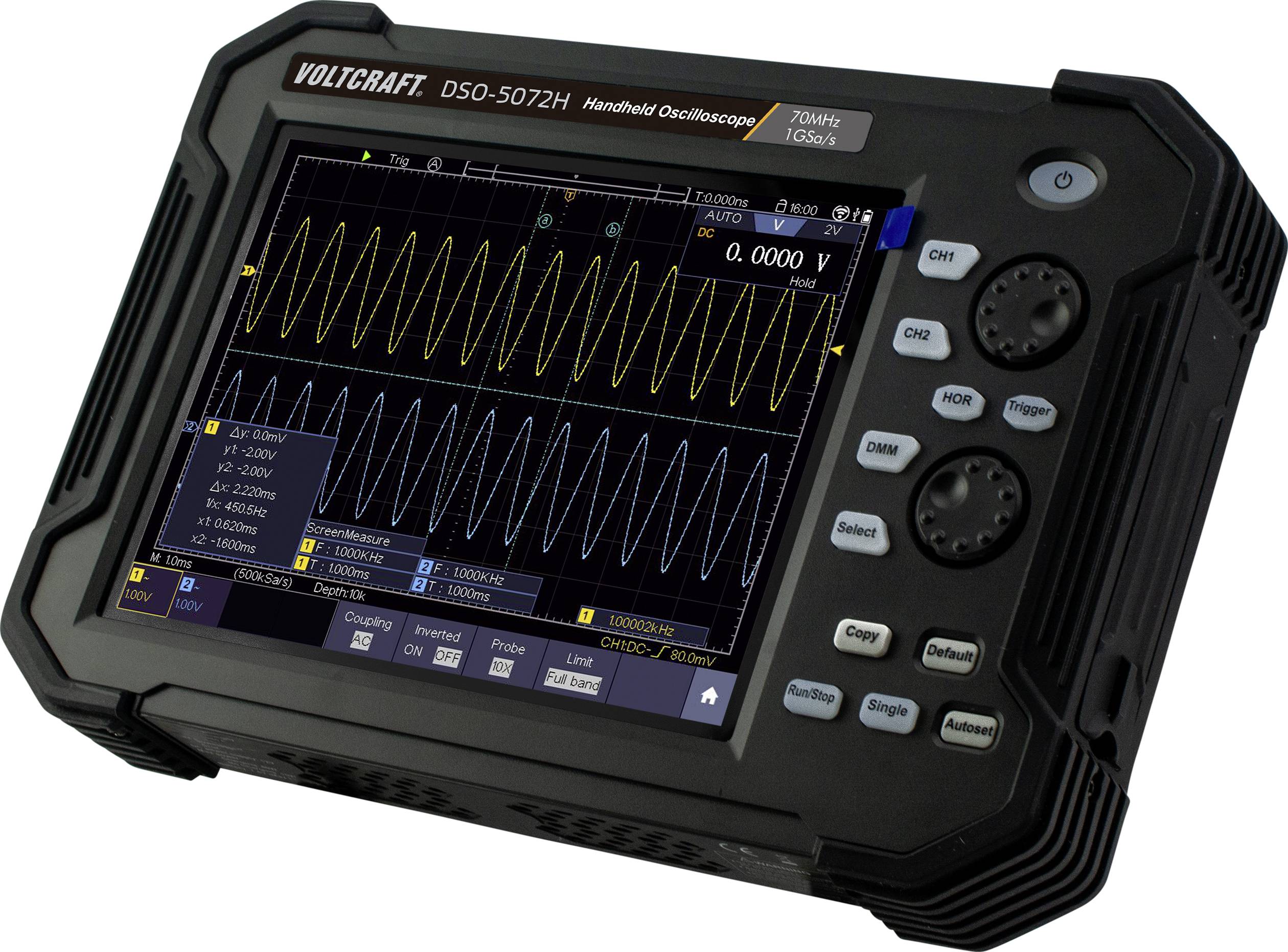

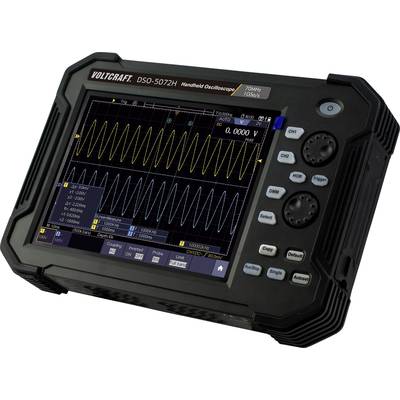

Hordozható oszcilloszkóp hullámdiagrammal a képernyőn mutatja az elektromos jeleket. Kezelőgombok az oldalán.

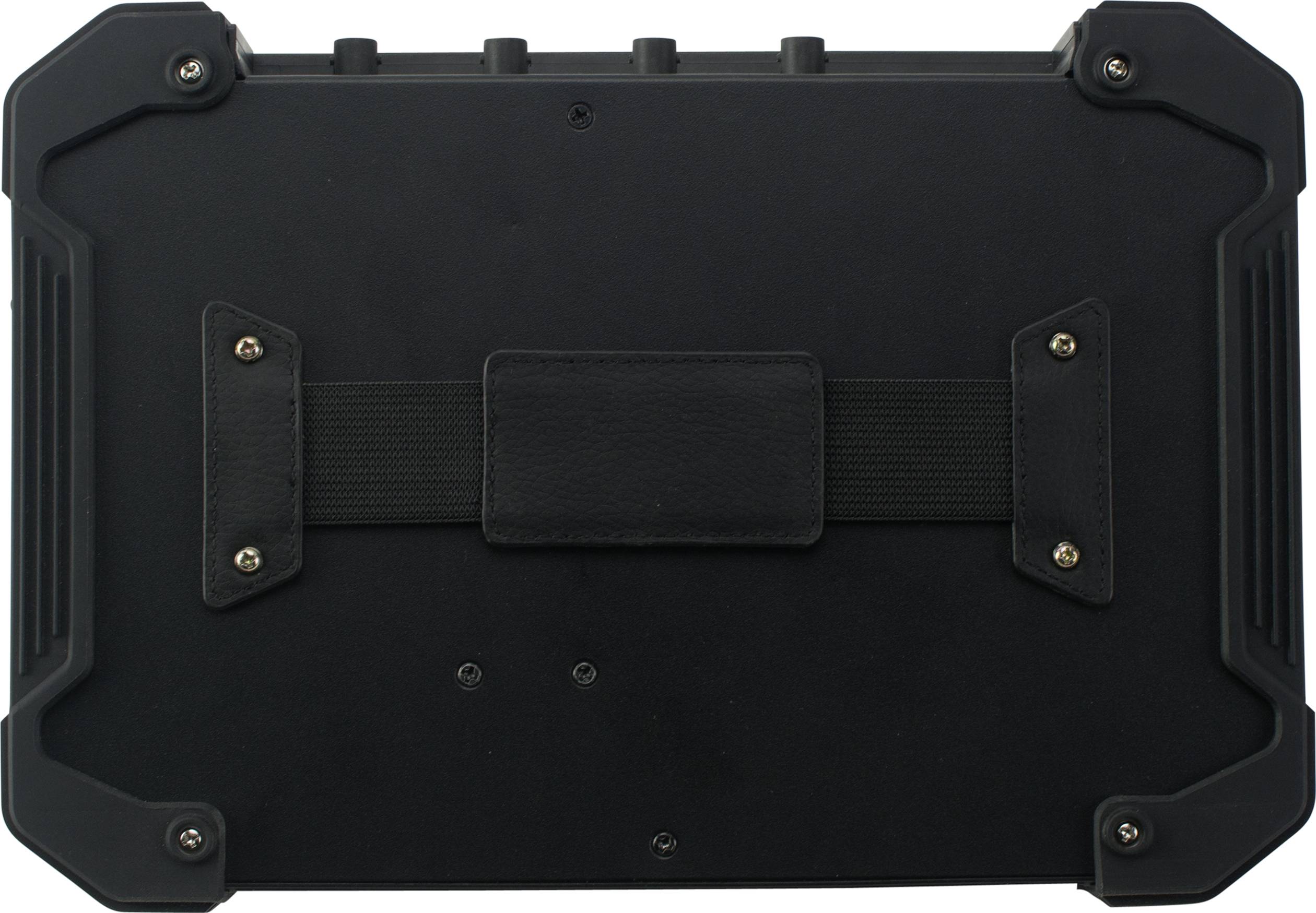

Egy robusztus, téglalap alakú, fekete eszköz megerősített sarkokkal és a hátoldalán középen elhelyezkedő fogópánttal.

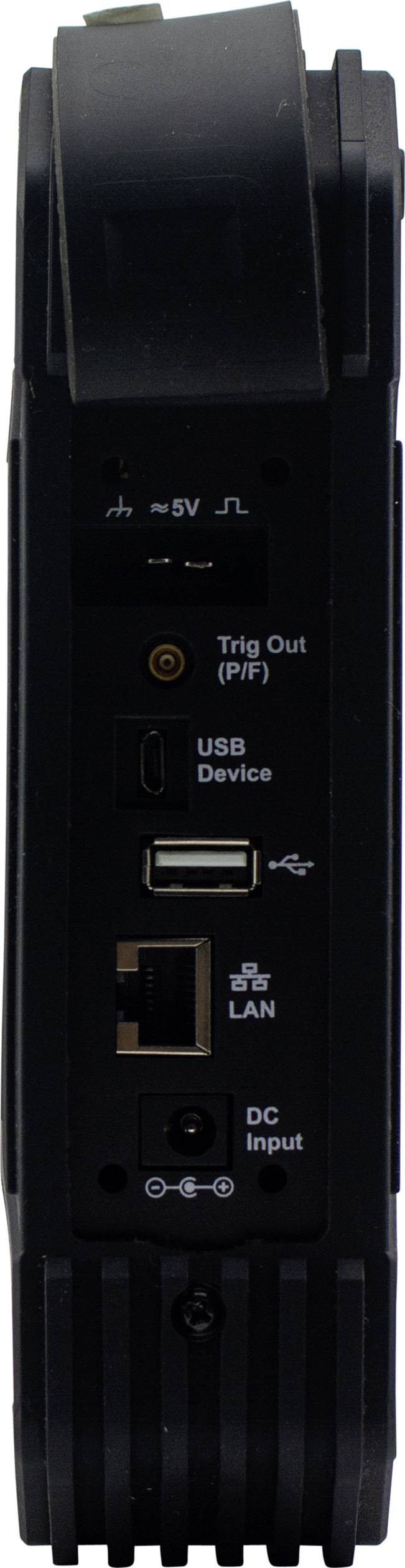

Fekete elektronikus eszköz USB- és LAN-csatlakozóval, DC-bemenettel és trigger-kimenettel. Csatlakozók függőleges elrendezése az eszköz egyik oldalán.

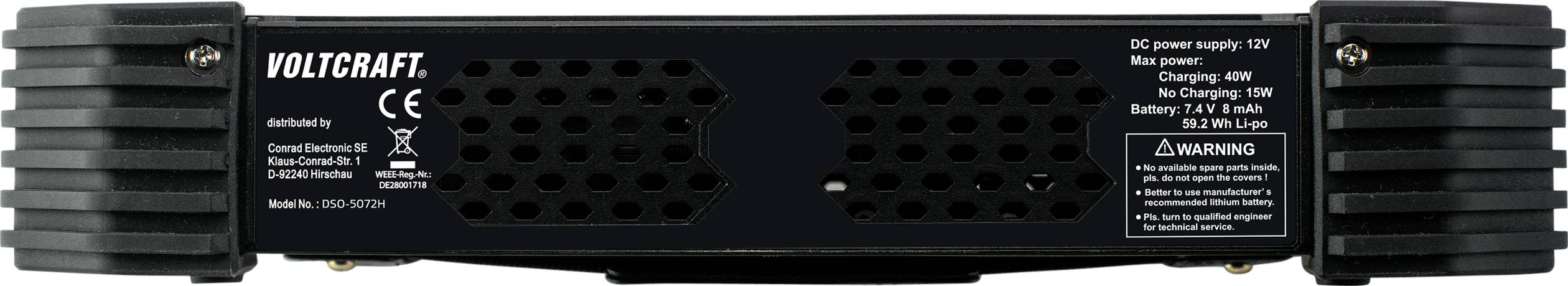

Voltcraft eszköz, elölnézete szellőzőrácsokkal. Egy töltő, amely a feszültségre és teljesítményre vonatkozó adatokat tartalmaz.

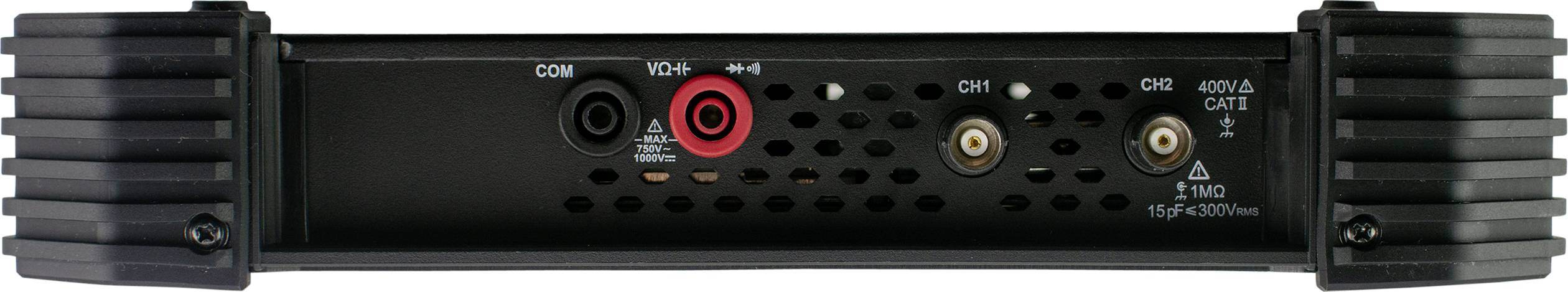

Egy fekete audió erősítő több bemeneti és kimeneti csatlakozóval, köztük COM, VCH+ és C1+ portokkal.

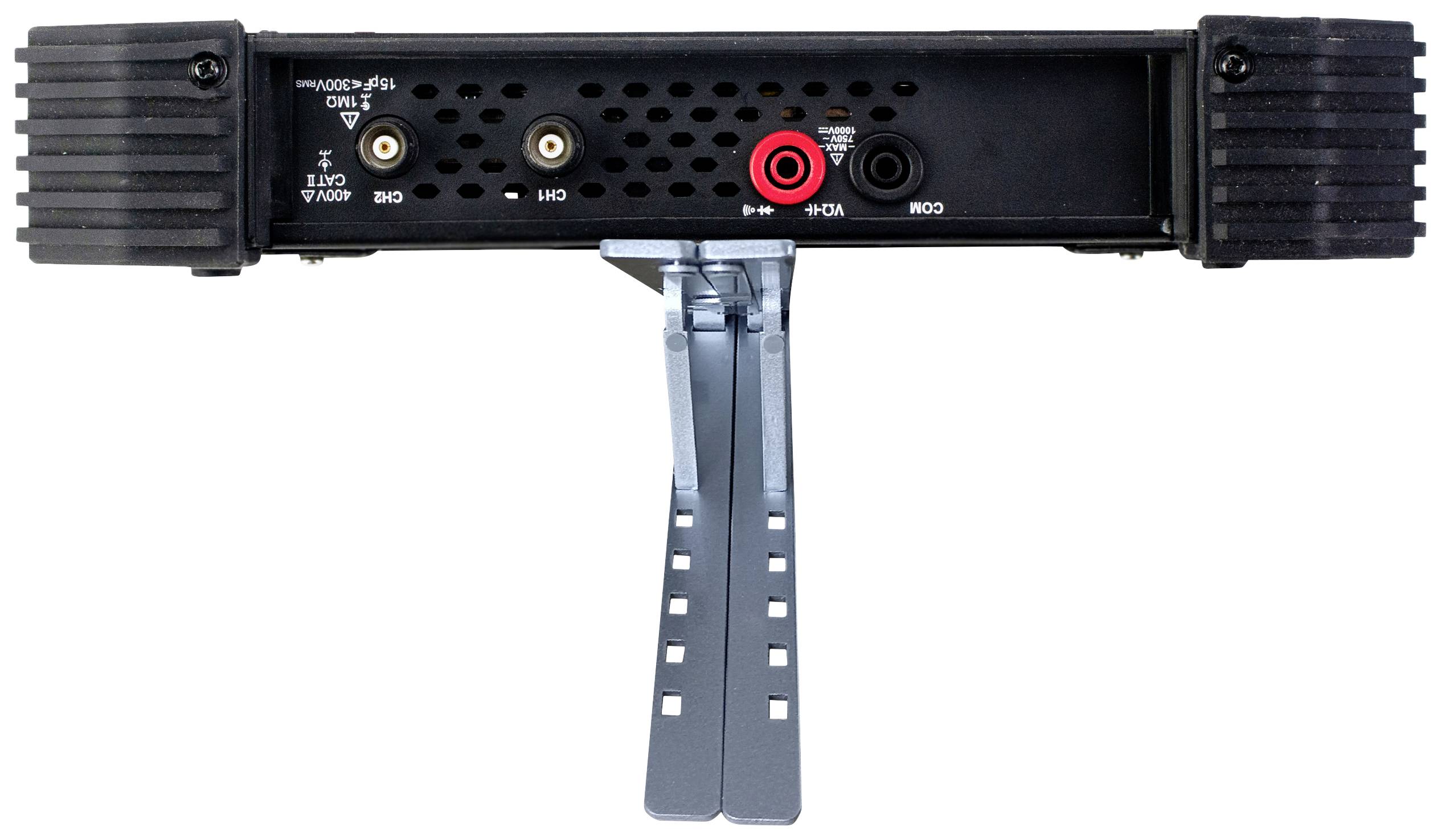

'Egy elektronikus eszköz hátulnézete különböző csatlakozókkal, köztük CH1, CH2 és tápellátás, egy fémállványon.'

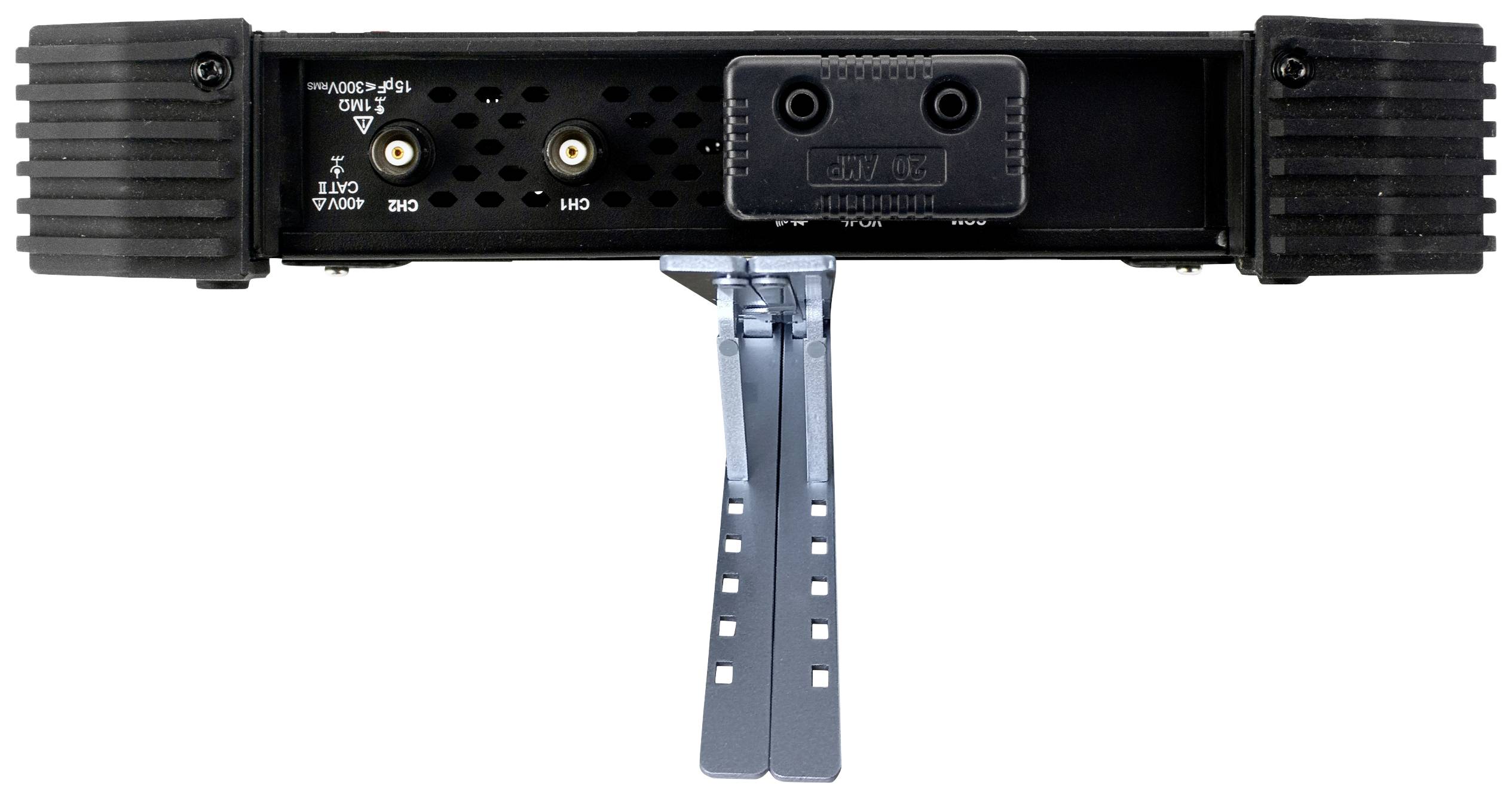

Egy elektronikai eszköz hátulnézete, amelyen különböző csatlakozók és középen egy ezüstszínű állvány látható.

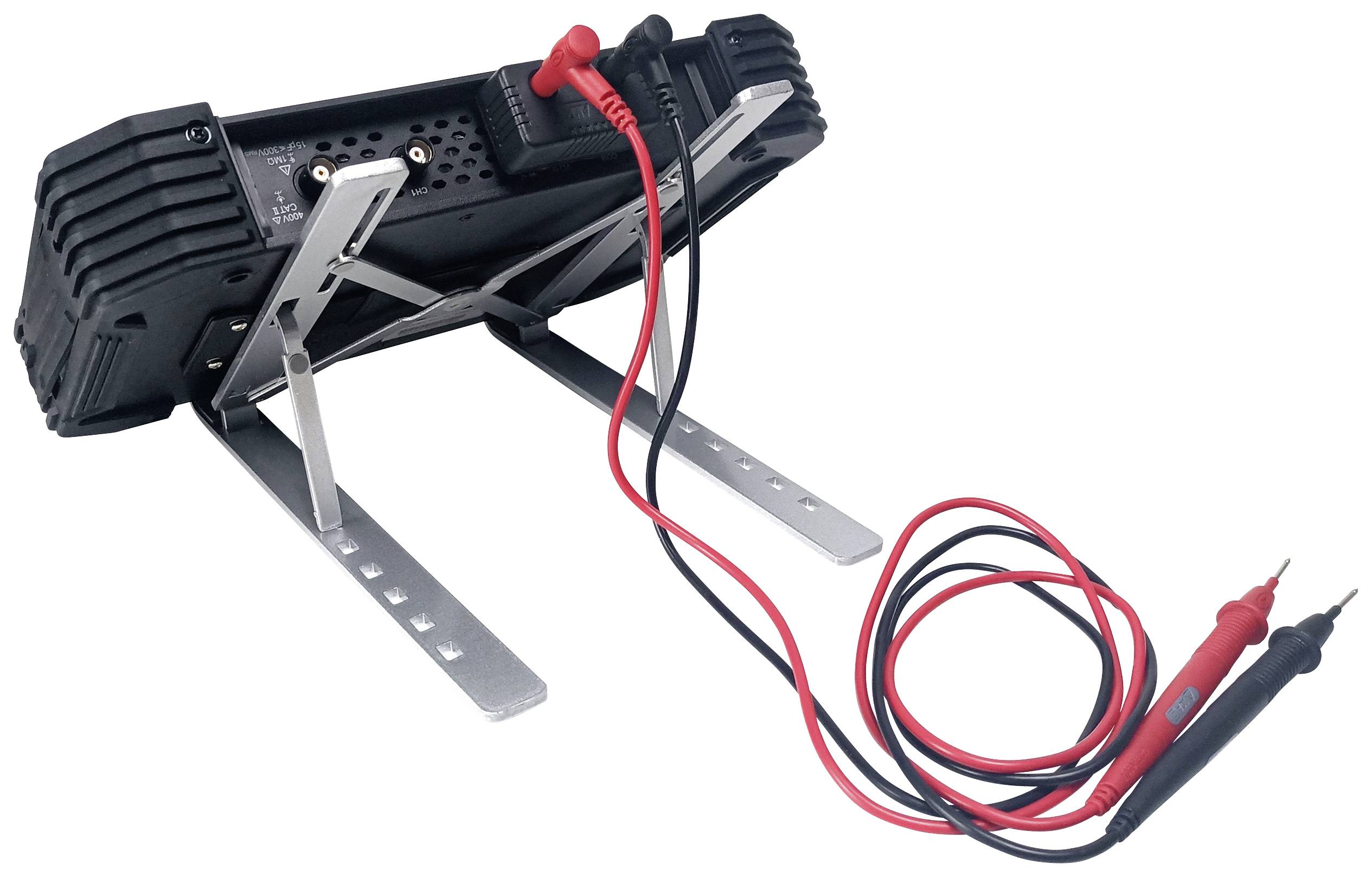

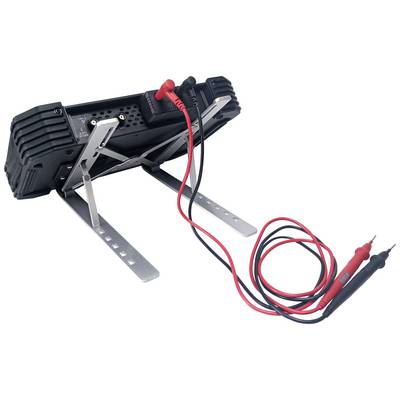

Egy multiméter egy fémállványon, amelyből piros és fekete mérővezetékek nyúlnak ki.

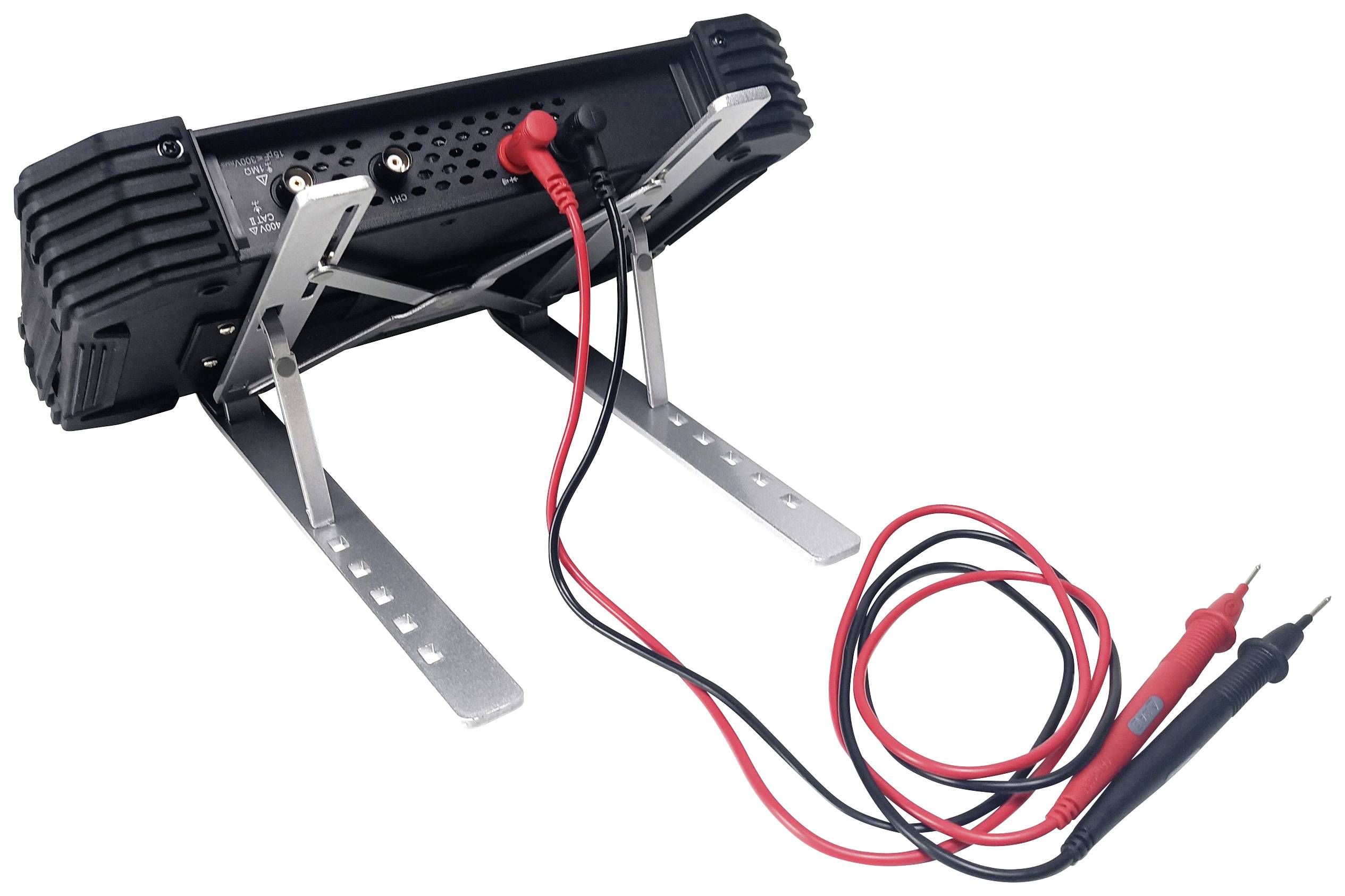

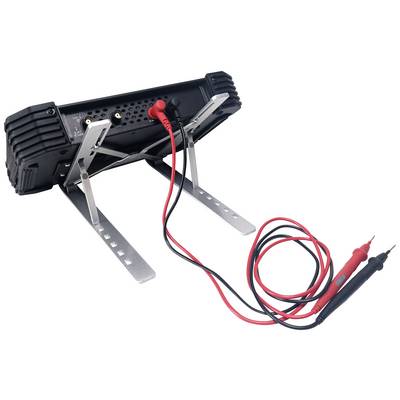

Multiméter fémállvánnyal ferde pozícióban, piros és fekete mérővezetékek csatlakoztatva; elektromos mérőeszköz.

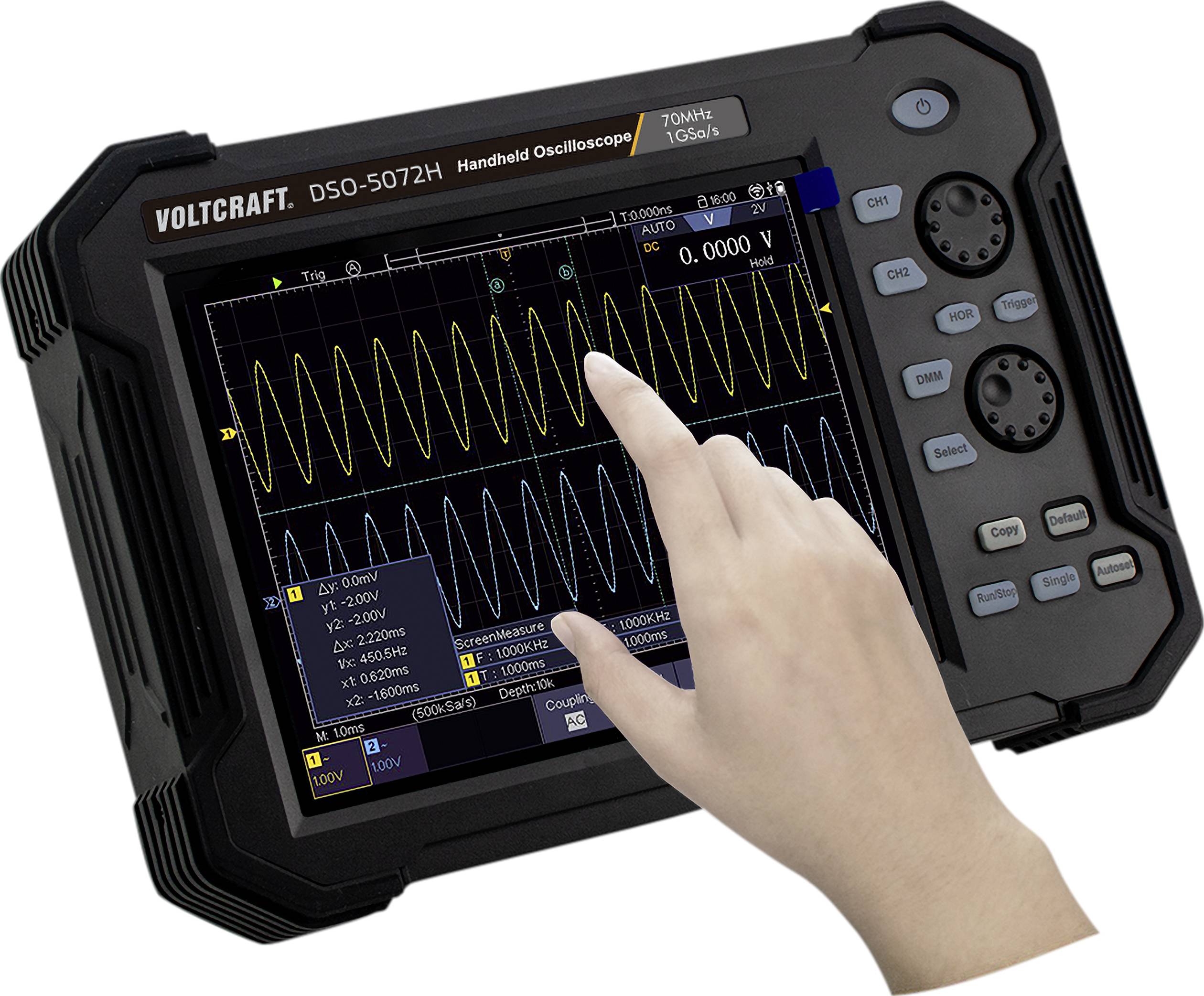

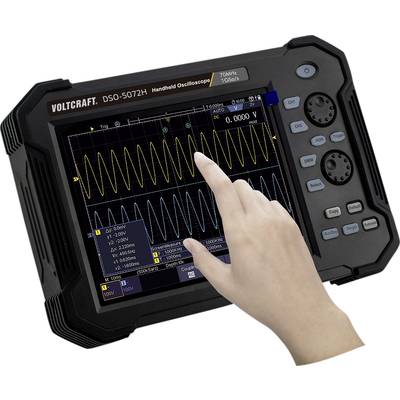

A 'VOLTCRAFT DSO-5072H kézi oszcilloszkóp' hullámformájú jelet jelenít meg a kijelzőn. Egy kéz érinti a képernyőt a kezeléshez.

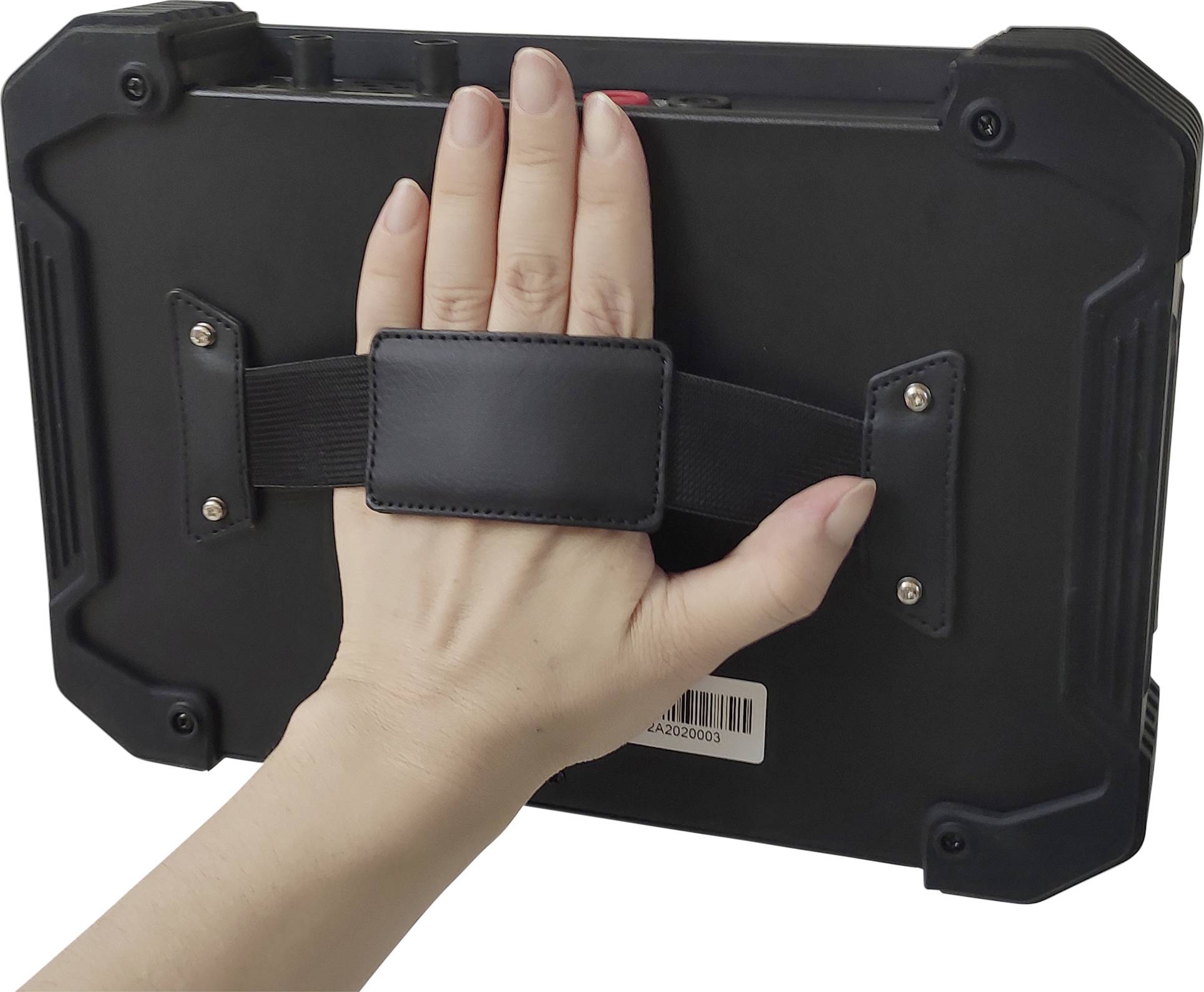

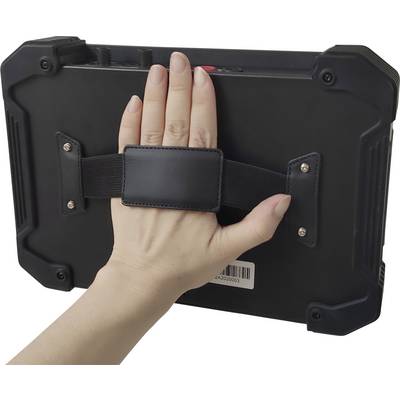

Egy kéz egy robusztus tabletet tart, amelynek hátoldalán fekete tartó van.

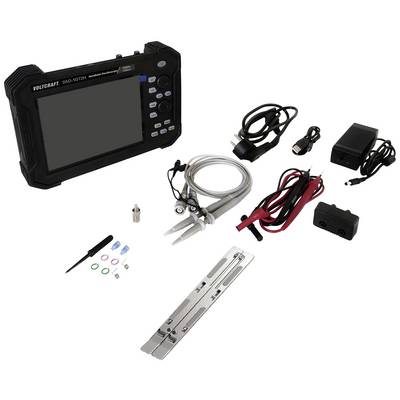

Hordozható oszcilloszkóp tartozékokkal, beleértve kábeleket, szondákat, adaptereket és egy töltőt, fehér háttér előtt elrendezve.

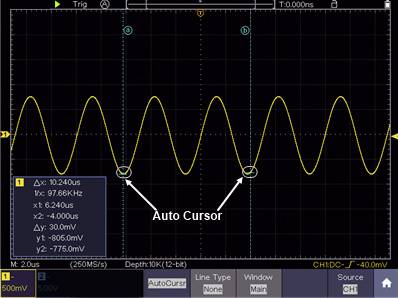

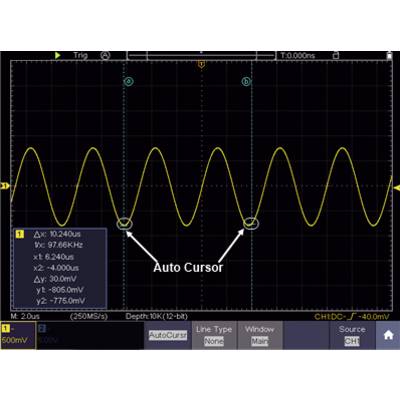

Oszcilloszkóp-kijelzés szinuszos hullámmal. Két marker egy periódust mutat, frekvencia 97,66 kHz. Feszültség 500 mV osztásonként.

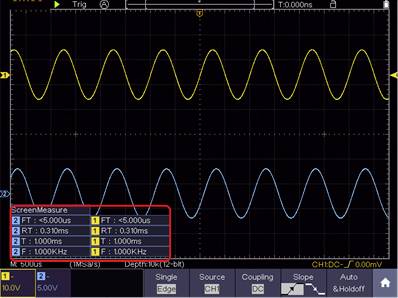

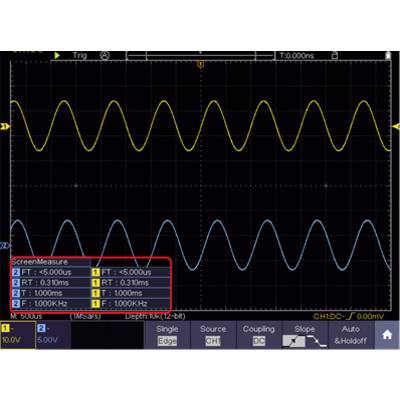

'Oszcilloszkóp képernyője két hullámformát mutat: felül sárga, alul kék. Az időskála és frekvenciamérések bal alsó sarokban kiemeléssel szerepelnek.'

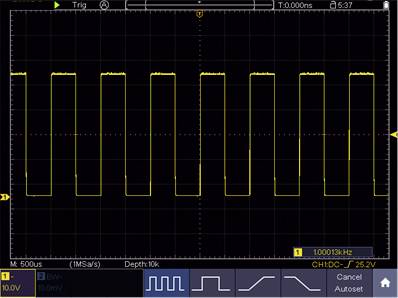

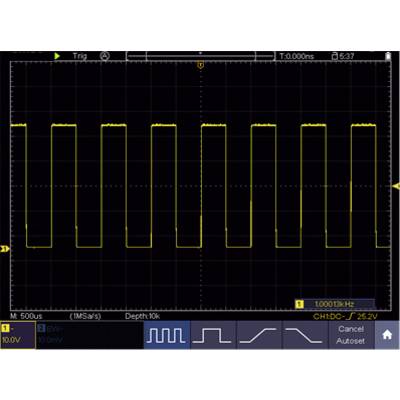

Egy oszcilloszkóp egy 1 kHz-es négyszögjelet mutat a y-tengelyen, az időt pedig az x-tengelyen.

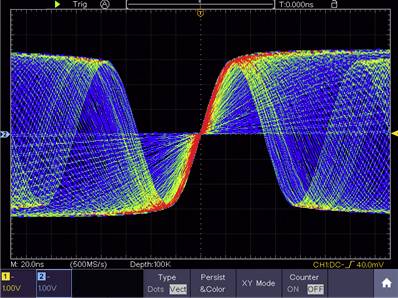

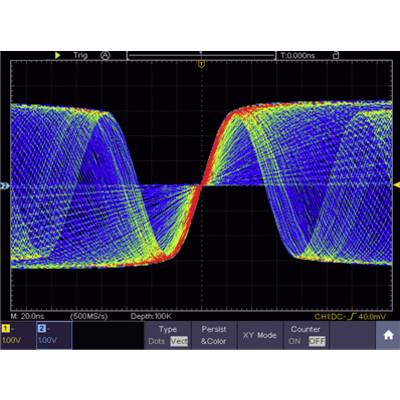

Oszcilloszkóp kijelzője Lissajous-görbével, amelyet egymásba fonódó piros, zöld és kék vonalak alkotnak fekete háttér előtt.

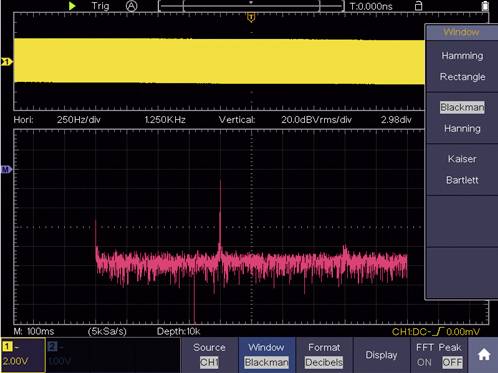

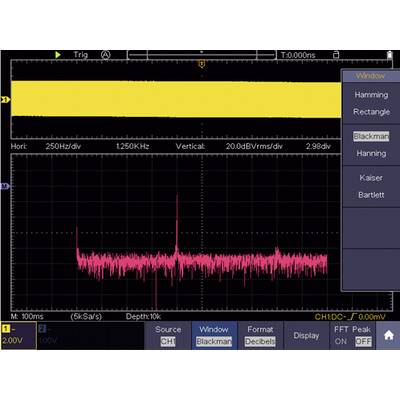

Oszcilloszkóp képernyő egy jellel FFT-elemzéssel. Sárga téglalap felül, rózsaszín spektrum alul. Ablak: Blackman-féle kiválasztva.

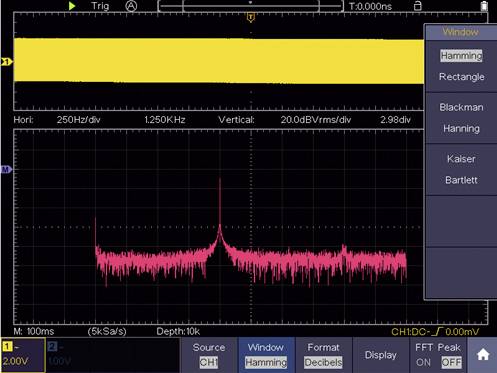

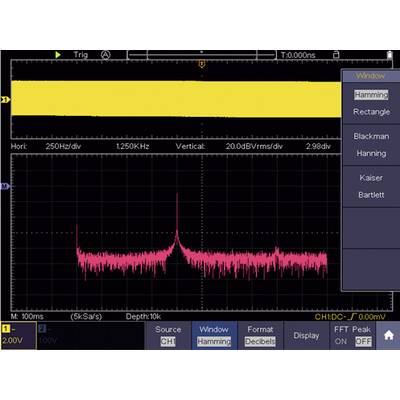

Oszcilloszkóp-kijelző két éles frekvenciacsúccsal. Legördülő menü ablakopciói: Hamming, téglalap, Blackman, Hanning, Kaiser, Bartlett.

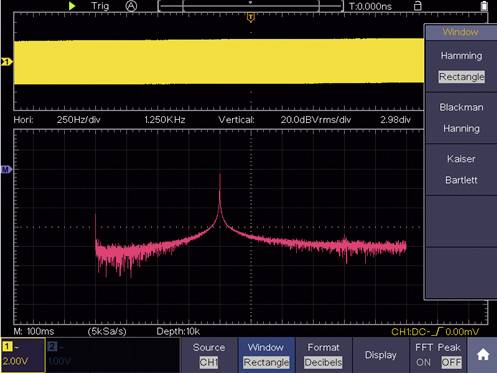

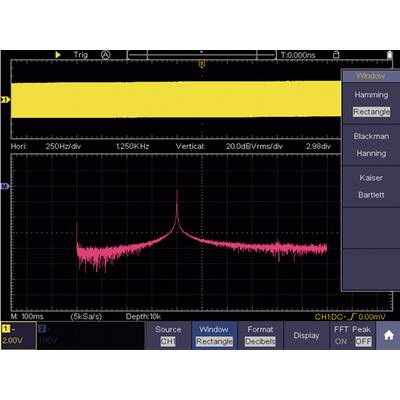

'Oszcilloszkóp képe egy frekvenciaspektrumról, kiemelten négyszög ablakozással. Két fő csúcs körülbelül 1,25 kHz-nél.'

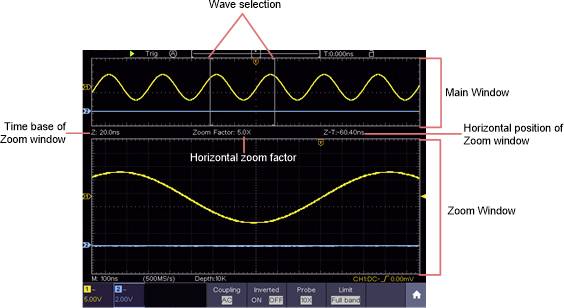

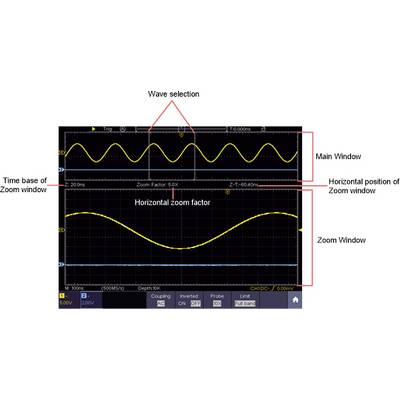

'Oszcilloszkóp-kijelző két ablakkal: felül a fő ablak hullámformával, alul a zoom ablak vízszintes nagyítási tényezővel. A feliratok kiemelik az ablakokat és a zoom funkciókat.'

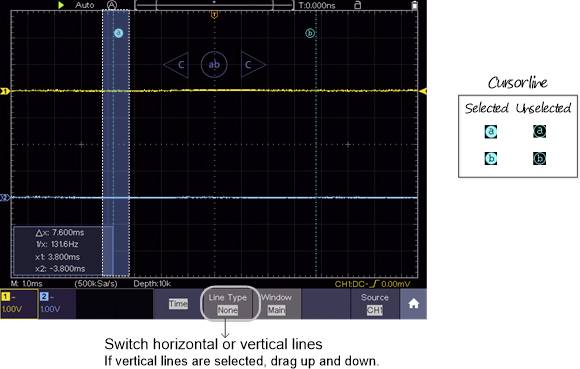

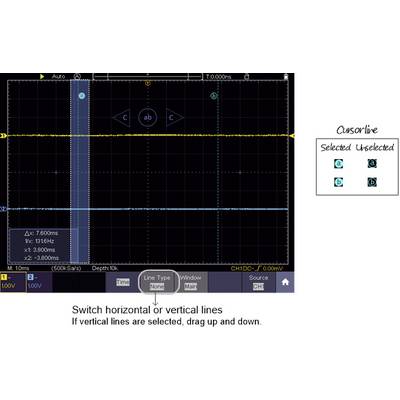

Egy diagram vízszintes és függőleges vonalakat mutat egy oszcilloszkóp képernyőjén. A szöveg elmagyarázza, hogyan kell eltolni a vonalakat.

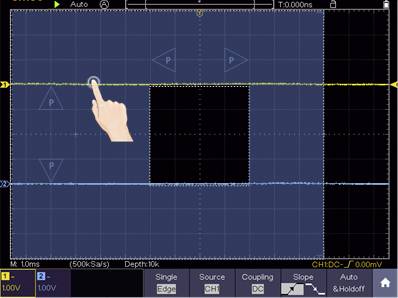

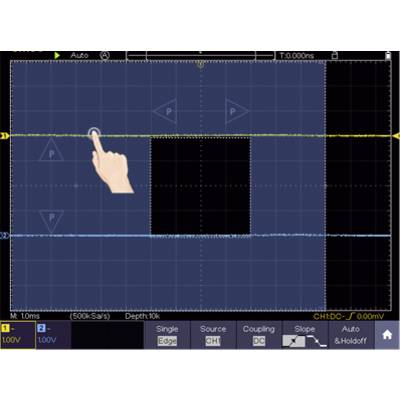

Egy oszcilloszkóp képernyőjén egy sárga és egy kék hullámvonal látható rácsháttér előtt. Egy kéz ikon mutat a sárga vonalra.

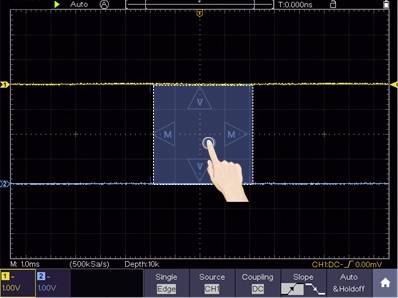

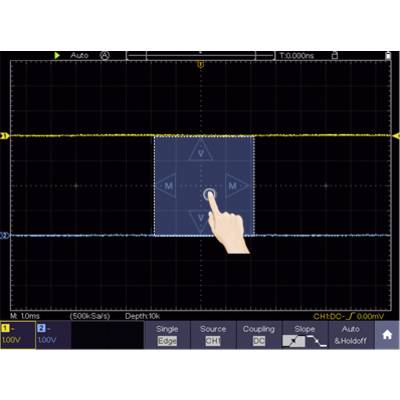

Egy hullámforma-kijelzőn két vízszintes vonal látható. Egy kéz egy M-, V- és ^-szimbólumokkal ellátott vezérlőmezőre mutat.

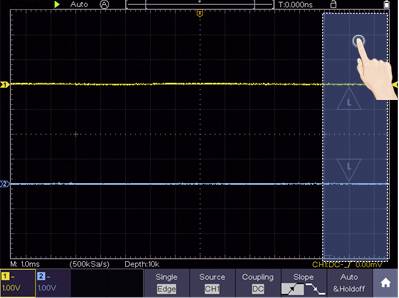

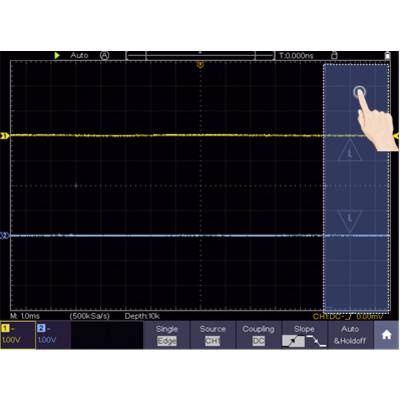

Egy oszcilloszkóp két különböző színű hullámformával. Egy kéz az érintőképernyőt érinti, hogy beállításokat vagy méréseket módosítson.

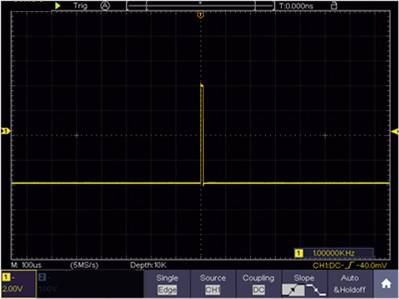

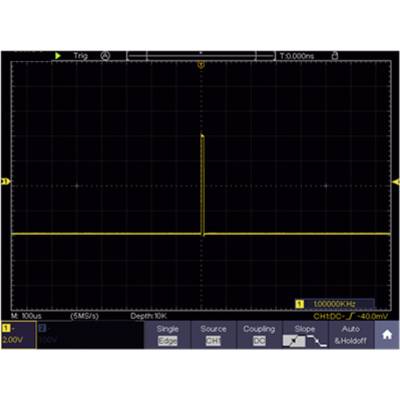

Az oszcilloszkóp képernyője egy sárga impulzushullámot mutat fekete háttéren, 1 MHz frekvenciával, 40 mV-os függőleges skálával.

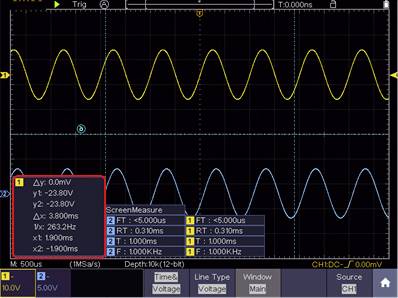

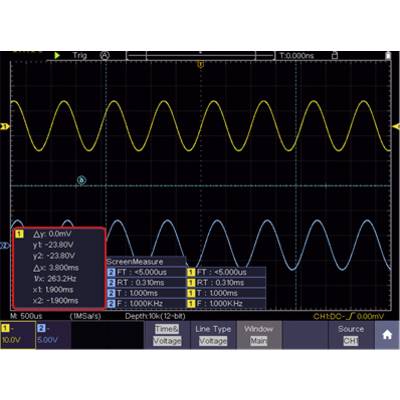

Oszcilloszkóp két hullámformát mutat. Sárga vonal: 3,800 ms, -23,80 V; Kék vonal: 2,630 ms, -23,80 V. Frekvencia: 1,000 kHz.

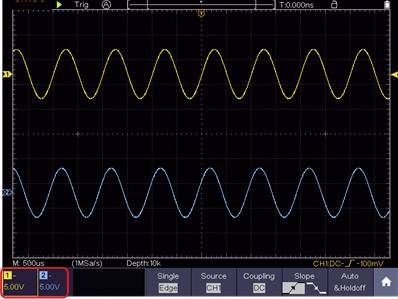

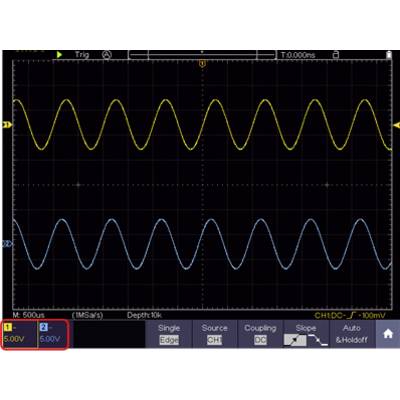

'Oszcilloszkóp-kijelzés két szinuszos hullámmal: felül sárga, alul kék. Mindkét hullám azonos frekvenciát mutat 5,00V-nál.'

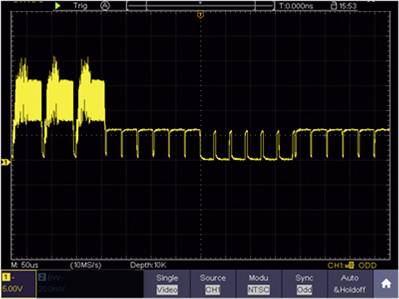

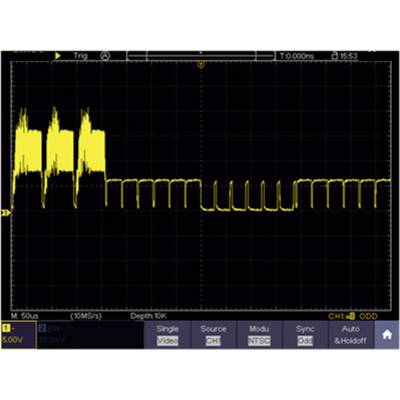

Egy oszcilloszkóp kijelzője egy sárga, hullámszerű jelet mutat emelkedő és csökkenő csúcsokkal, amely fokozatosan stabil hullámokká alakul át.

1/30

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 10. 29. [Cs.]

71 db

Szám

Összesen (258 990 Ft / Darab)

258 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

2 csatornás kézi oszcilloszkóp 70 MHz 1 GSa/mp 40 Mpts 8 bit DSO, VOLTCRAFT DSO-5072H

70 MHz Bandbreite, 2 Kanäle
Abtastrate: 1 GSa/s
Speichertiefe 40Mpts
8" (20.32cm) LCD-Touchscreen Auflösung: 800 x 600 Pixel
8-bit ADC-Vertikal-Auflösung
Unterstützt SPI / I2C / RS232 / CAN Dekodierung
Waveform capture rate 45000 wfms/s

Szolgáltatásunk az Ön számára

Műszaki adatok

Termék típus: Kézi oszcilloszkóp

Sávszélesség: 70 MHz

Mintavételezési ráta/csatorna: 1 GSa/mp

Felbontás: 8 bit

Képernyőméret: 8" (20.32cm)

Oszcilloszkóp jellemzők: Digitális memória (DSO)
Kézi készülék
Multiméter funkciók

Analóg bemenetek száma (max.): 2

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT II

Bemeneti impedancia: 1 MΩ±2%

Méret: (H x Sz x Ma) 270 x 48 x 191 mm

Súly: 1.7 kg

Digitális bemenetek száma (max.): 0

Szélesség: 48 mm

Magasság: 191 mm

Hossz: 270 mm

Csatlakozók: LAN
1 x USB 2.0 Device
1 x USB 2.0 Host

Memóriamélység/csatorna: 40 Mpts

Gyártói szám: DSO-5072H

Megfelelőség és tanúsítványok

Certified by EU Garan

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Analóg bemenetek száma (max.)

Felbontás

Kalibrált

Oszcilloszkóp jellemzők

Sávszélesség

2 csatornás kézi oszcilloszkóp 70 MHz 1 GSa/mp 40 Mpts 8 bit DSO, VOLTCRAFT DSO-5072H

Rendelési szám:2267610

Szállítás: 10. 29. [Cs.]

71 dbConrad Electronic

Jelenlegi termék

8 bit

Gyári standard (tanúsítvány nélkül)

Digitális memória (DSO)

70 MHz

Min.: 1

Többszörös: 1

258 990 Ft^*

Digitális kézi oszcilloszkóp 100 MHz 4 csatornás 1 GSa/mp 40 Mpts 14 bit DSO, Voltcraft DSO-5104H

Rendelési szám:2266525

Szállítás: 10. 29. [Cs.]

20 dbConrad Electronic

14 bit

Gyári standard (tanúsítvány nélkül)

Digitális memória (DSO)

100 MHz

Min.: 1

Többszörös: 1

484 990 Ft^*

VOLTCRAFT DSO-5072H Kézi oszcilloszkóp Kalibráció (DAkkS) 70 MHz 2 csatornás 1 GSa/mp 40 Mpts 8 bit Digitális memória (DSO), Kézi készülék, Multiméter funkciók 1 db

Rendelési szám:2468942

Szállítás: 11. 13. [P.]

Conrad Electronic

8 bit

DAkkS

Digitális memória (DSO)

70 MHz

Min.: 1

Többszörös: 1

370 990 Ft^*

VOLTCRAFT DSO-5072H Kézi oszcilloszkóp Kalibráció (ISO) 70 MHz 2 csatornás 1 GSa/mp 40 Mpts 8 bit Digitális memória (DSO), Kézi készülék, Multiméter funkciók 1 db

Rendelési szám:2468361

Szállítás: 11. 6. [P.]

Conrad Electronic

8 bit

ISO

Digitális memória (DSO)

70 MHz

Min.: 1

Többszörös: 1

296 990 Ft^*

VOLTCRAFT DSO-5104H Kézi oszcilloszkóp Kalibráció (DAkkS) 100 MHz 4 csatornás 1 GSa/mp 40 Mpts 14 bit Digitális memória (DSO), Kézi készülék 1 db

Rendelési szám:2468943

Szállítás: 11. 13. [P.]

Conrad Electronic

14 bit

DAkkS

Digitális memória (DSO)

100 MHz

Min.: 1

Többszörös: 1

654 990 Ft^*

VOLTCRAFT DSO-5104H Kézi oszcilloszkóp Kalibráció (ISO) 100 MHz 4 csatornás 1 GSa/mp 40 Mpts 14 bit Digitális memória (DSO), Kézi készülék 1 db

Rendelési szám:2468362

Szállítás: 11. 6. [P.]

Conrad Electronic

14 bit

ISO

Digitális memória (DSO)

100 MHz

Min.: 1

Többszörös: 1

580 990 Ft^*

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2267610 2 csatornás kézi oszcilloszkóp 70 MHz 1 GSa/mp 40 Mpts 8 bit DSO, VOLTCRAFT DSO-5072H

Megfelelőségi nyilatkozat

Megfelelőségi nyilatkozat 2267610 2 csatornás kézi oszcilloszkóp 70 MHz 1 GSa/mp 40 Mpts 8 bit DSO, VOLTCRAFT DSO-5072H

Garanciális feltételek

Garanciális feltételek 2267610 2 csatornás kézi oszcilloszkóp 70 MHz 1 GSa/mp 40 Mpts 8 bit DSO, VOLTCRAFT DSO-5072H

Letöltés

Letöltés 2267610 2 csatornás kézi oszcilloszkóp 70 MHz 1 GSa/mp 40 Mpts 8 bit DSO, VOLTCRAFT DSO-5072H

Leírás

Tökéletes mobil használatra
A kompakt digitális Voltcraft kézi oszcilloszkóp hordszíjjal van felszerelve, így praktikusan és rugalmasan használható különféle beállításokhoz. Mindösszesen 1,7 kg tömegű, 2 csatornával rendelkezik, 70 MHz sávszélességgel, és akár 40 percig is képes rögzíteni a méréseket. A mérés alacsony háttérzaj mellett történik, az eredmények pedig a 8 hüvelykes (20,32 cm) színes LCD érintőképernyőn jelennek meg, 800 x 600 pixeles felbontással. Az oszcilloszkóp maximális mintavételezési sebessége 1 GS/s-ig terjedhet, a szállítási terjedelemben szereplő tesztcsúcsok pedig rugalmas és változó méréseket tesznek lehetővé. Tartalmaz továbbá egy külső tápegységet és egy USB kábelt is, amellyel a mért adatok gyorsan átvihetők a PC-re. Az amplitúdók valós idejű megjelenítése a PC-n éppúgy megvalósítható, mint számos triggertípus és interfész.
