Joy-it Measurement Kit Oszcilloszkóp, Jelgenerátor, Multiméter 1 kHz - 100 kHz Háromszög, Pulzus, Négyszög, Színusz
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
107 készlet
Szám
Összesen (82 160 Ft / Darab)
82 160 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- AZ OSZCILLOSKÓP ELŐÍRÁSAI
- Mintavételi sebesség: 10MS/s
- Analóg sávszélesség: 0 - 500 kHz
- Bemeneti ellenállás: 1MΩ
- Csatlakozás: AC/DC
- Tesztfeszültség tartomány
- 1:1: 80 Vpp (-40 V - 40 V)
- 10:1: 800 Vpp (-400 V - 400 V)
- Függőleges érzékenység: 10 mV/div - 10 V/div
- Vízszintes időtartomány: 10 μs - 10 s
- Trigger módok Automatikus, Normál, Egyszeri
- Kioldó típusok Lefutó él, Felfutó él
- Mérhető komponensek
- hFE nagyobb, mint 10, hFE kisebb, mint 600
- erősítési tényező (hFE),
- Bázis-emitter feszültség (Ube)
- Kollektor-emitter fordított áram
- (Iceo, Ices),
- A védődióda előremenő feszültségesése (Uf)
- Diódák
- 5 V-nál kisebb előremenő feszültségesés,
- átmeneti képesség,
- fordított áram
- Zener diódák
- 1-2-3: előremenő feszültségesés,
- Előre irányuló feszültség fordított irányban
- Vizsgálati tartomány: 0,01 - 4,5 V
- KAA: előremenő feszültség be
- Blokkolás iránya
- Vizsgálati tartomány: 0,01 - 24V
- térhatású tranzisztorok
- JFET: kapukapacitás (Cg), leeresztő áram (Id at Vgs), védődióda előremenő feszültségesés (Uf)
- IGBT: Leeresztőáram (Id Vgs-nél), védődióda előremenő feszültségesése (Uf)
- MOSFET: bekapcsolási feszültség (Vt), kapukapacitás (Cg), leeresztő-forrás ellenállás (Rds), védődióda előremenő feszültségesése (Uf)
- Szilícium egyenirányítók és tirisztor triódák
- Bekapcsolási feszültség kicsi 5V
- A kapu kioldóáram kicsi 6 mA
- Kapufeszültség
- Kondenzátorok: 25 pF - 100 mF kapacitás, veszteségi tényező (Vloss)
- Ellenállások: 0,01Ω - 50MΩ
- Tekercsek: 10uH - 1000uH
- Induktivitás értéke, DC ellenállás
- Elemek: 0,01 - 4,5 V feszültségérték, pozitív és negatív polaritás
- Bemeneti feszültség: 0 - 16V
- JELGENERÁTOR
- Szinuszhullám: 1-100 kHz, 0-3,3 V, 50%
- Négyszöghullám: 1–100 kHz, 3,3 V, 50%
- Impulzushullám: 1 - 100 kHz, 3,3 V, 0 - 100%
- Háromszöghullám: 1–100 kHz, 0–3,3 V, 50%
- Fűrészfog hullám: 1 - 100 kHz, 0 - 3,3 V, 0 - 100%
- További funkciók
- DS18B20 mérések
- DHT11 mérések
- Infravörös dekódoló NEC protokoll
- Felhasználói és adatkód megjelenítése, infravörös hullámforma megjelenítése
- Tesztfunkciók: folytonossági vizsgálat, 40 V-ig terjedő feszültség
- A multiméter specifikációja
- Feszültségek, áramerősségek, ellenállások, diódák, kapacitások, frekvenciák és hőmérsékletek mérése
- További érintésmentes feszültség (NCV) feszültségmérés
- Éles vonalak mérése
- Akár 8 adatkészlet tárolása
- 3 különböző mérési mód (normál, felvételi mód, megfigyelési mód)
- Mérési tartomány hőmérséklet: -55 - +1300 °C
- További multiméteres mérések
- Diódák, folytonossági vizsgálat, NCV, feszültség alatti kábelek
- Feszültségpontosság (DC) ± (0,5% + 3 számjegy)
- Feszültségpontosság (AC) ± (1% + 3 számjegy)
- Árampontosság (DC) ± (1,2% + 3 számjegy)
- Jelenlegi pontosság (AC) ± (1,5% + 3 számjegy)
- Ellenállás pontossága: 0 - 9,999 MΩ: ±(0,5% + 3 számjegy), nagyobb, mint 9,999 MΩ: ±(1,5% + 3 számjegy)
- Kapacitáspontosság: 0 - 999,9 μF: ± (2,0% + 5 számjegy), nagyobb, mint 9,999 mF: ± (5,0% + 20 számjegy)
- Frekvenciapontosság: ±(0,1% + 2 számjegy)
- Hőmérséklet-pontosság: ± (2,5% + 5 számjegy)
- Biztosíték a tápfeszültségben: 10A, 1A
- Akkumulátor kapacitása: 1500 mAh
- Kijelző: 2,4 hüvelykes TFT kijelző, 240 x 320 pixel
- Jel kimeneti forma
Szinuszhullám, négyszöghullám, impulzushullám, háromszöghullám, fűrészfog hullám
- Termék típus
Oszcilloszkóp
- Frekvrencia tartomány
1 kHz - 100 kHz
- Kimeneti jelformák
Háromszög
Pulzus
Négyszög
Színusz
- Kijelző
LCD
- Frekvenciatartomány (ARB)
1 - 100 kHz
Gyári standard (tanúsítvány nélkül)
- Méret
(Sz x Ma) 85 mm x 103 mm
- Frekvencia (max.)
100 kHz
- Frekvencia (min.)
1 kHz
- Szélesség
85 mm
- Magasság
103 mm
- Csatlakozók
USB-C
- Tápellátás
Akkumulátoros működés
USB
- Gyártói szám
Measurement Kit
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3207538 Joy-it Measurement Kit Oszcilloszkóp, Jelgenerátor, Multiméter 1 kHz - 100 kHz Háromszög, Pulzus, Négyszög, Színusz
Adatlap 3207538 Joy-it Measurement Kit Oszcilloszkóp, Jelgenerátor, Multiméter 1 kHz - 100 kHz Háromszög, Pulzus, Négyszög, Színusz
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3207538 Joy-it Measurement Kit Oszcilloszkóp, Jelgenerátor, Multiméter 1 kHz - 100 kHz Háromszög, Pulzus, Négyszög, Színusz
Leírás

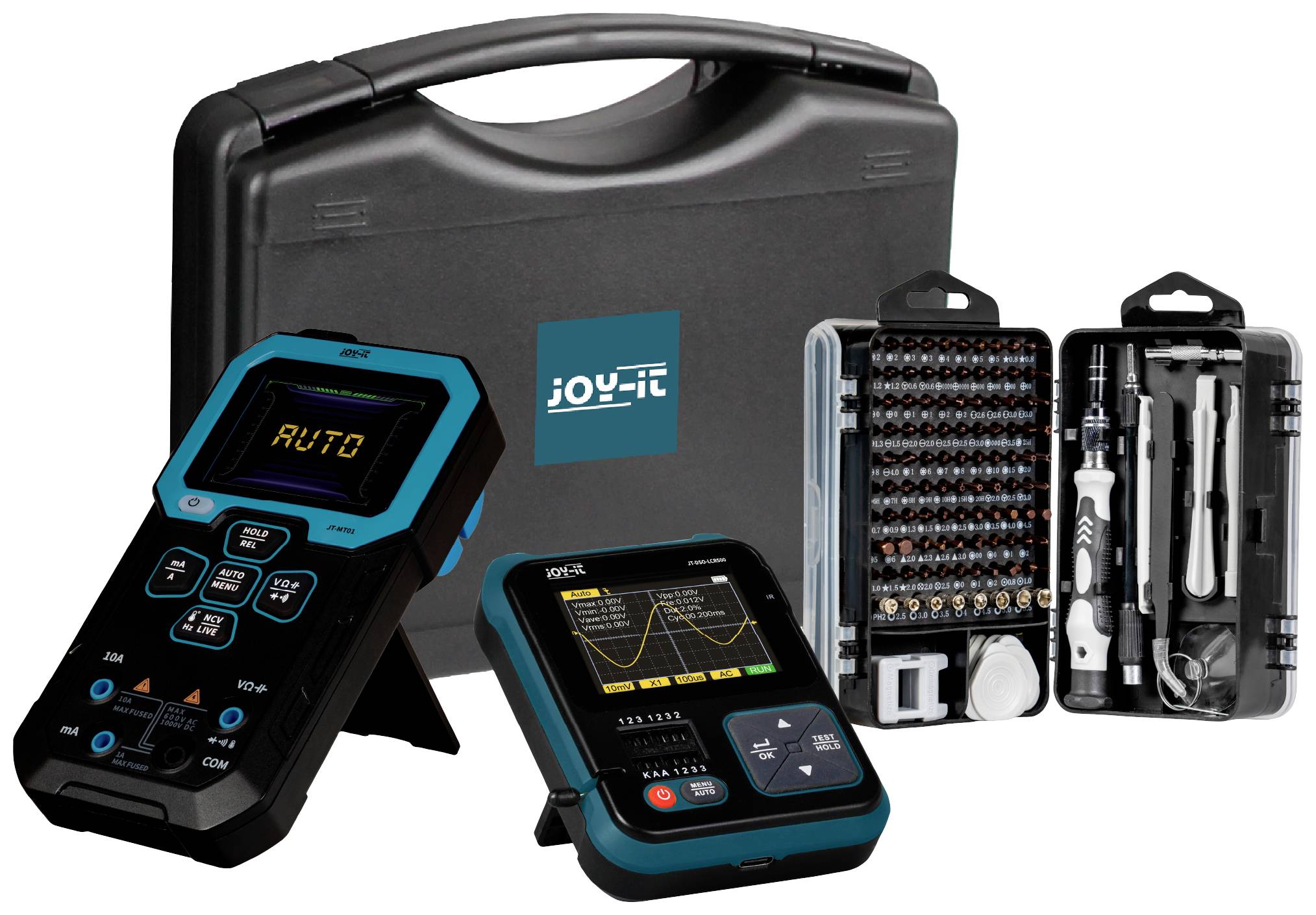

Joy-it méréstechnikai készlet 3 az 1-ben eszközzel (digitális oszcilloszkóp, alkatrészvizsgáló, jelgenerátor), precíziós multiméter érintésmentes NCV méréssel és 115 darabos csavarhúzó szerszámkészlettel.

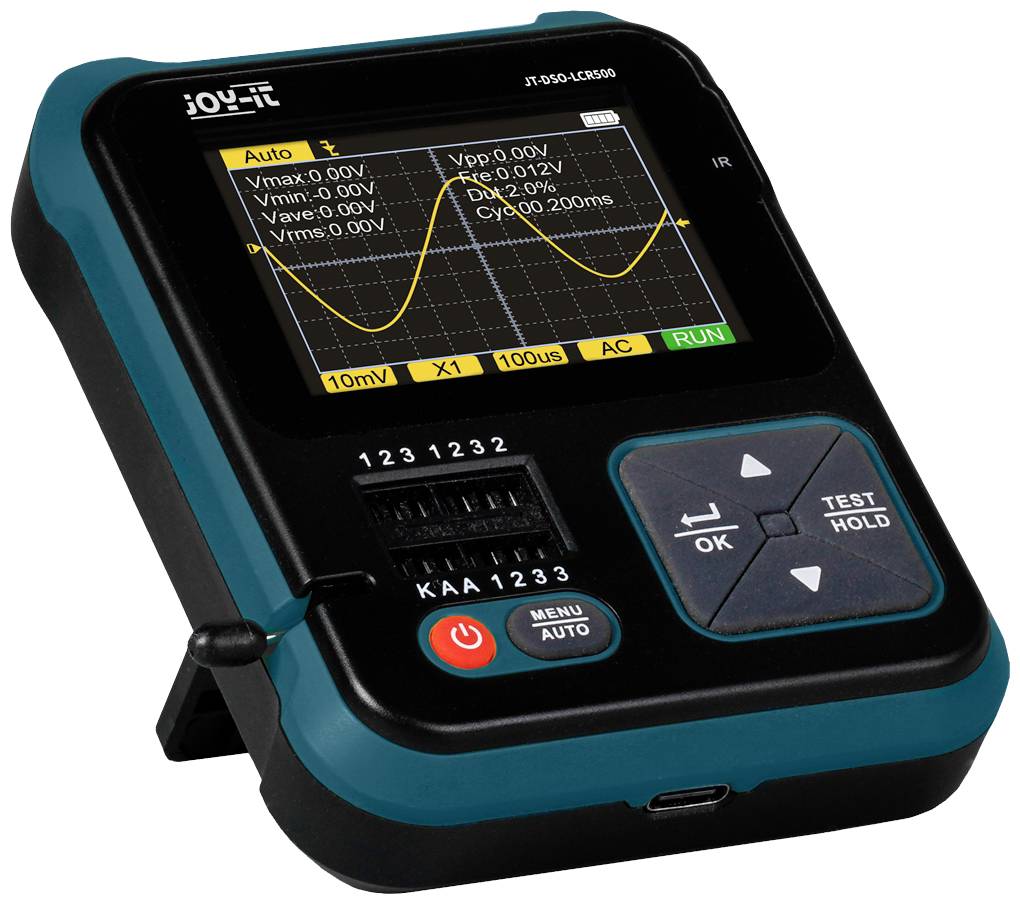

3 az 1-ben hordozható digitális oszcilloszkóp komponens tesztelő jelgenerátor SMD LCR500
A DSO-LCR500 egyesíti a digitális oszcilloszkóp és a többfunkciós alkatrésztesztelő előnyeit egy kompakt és kiváló minőségű házban. A digitális oszcilloszkóp segítségével az ambiciózus mesteremberek időfüggő jeleket értékelhetnek anélkül, hogy drága mérési technológiát kellene igénybe venniük. A többfunkciós alkatrésztesztelő az alkatrészek gyors és automatikus felismerését is lehetővé teszi. Ezen túlmenően a DSO-LCR500-unk további hasznos funkciókkal rendelkezik, mint például jelgenerátor, infravörös jeldekóder, valamint Zener-diódák, DS18B20 érzékelők és DHT11 érzékelők mérése. A készülék 1500 mAh-s akkumulátorral van felszerelve, amely USB-C®-en keresztül kényelmesen tölthető. Az integrált, kihajtható állvány még könnyebbé teszi a kezelést. A kiterjedt szállítási kör SMD tesztszondákat, tesztbilincseket, szondákat, krokodilcsipeszes kábeleket és BNC adaptereket tartalmaz.

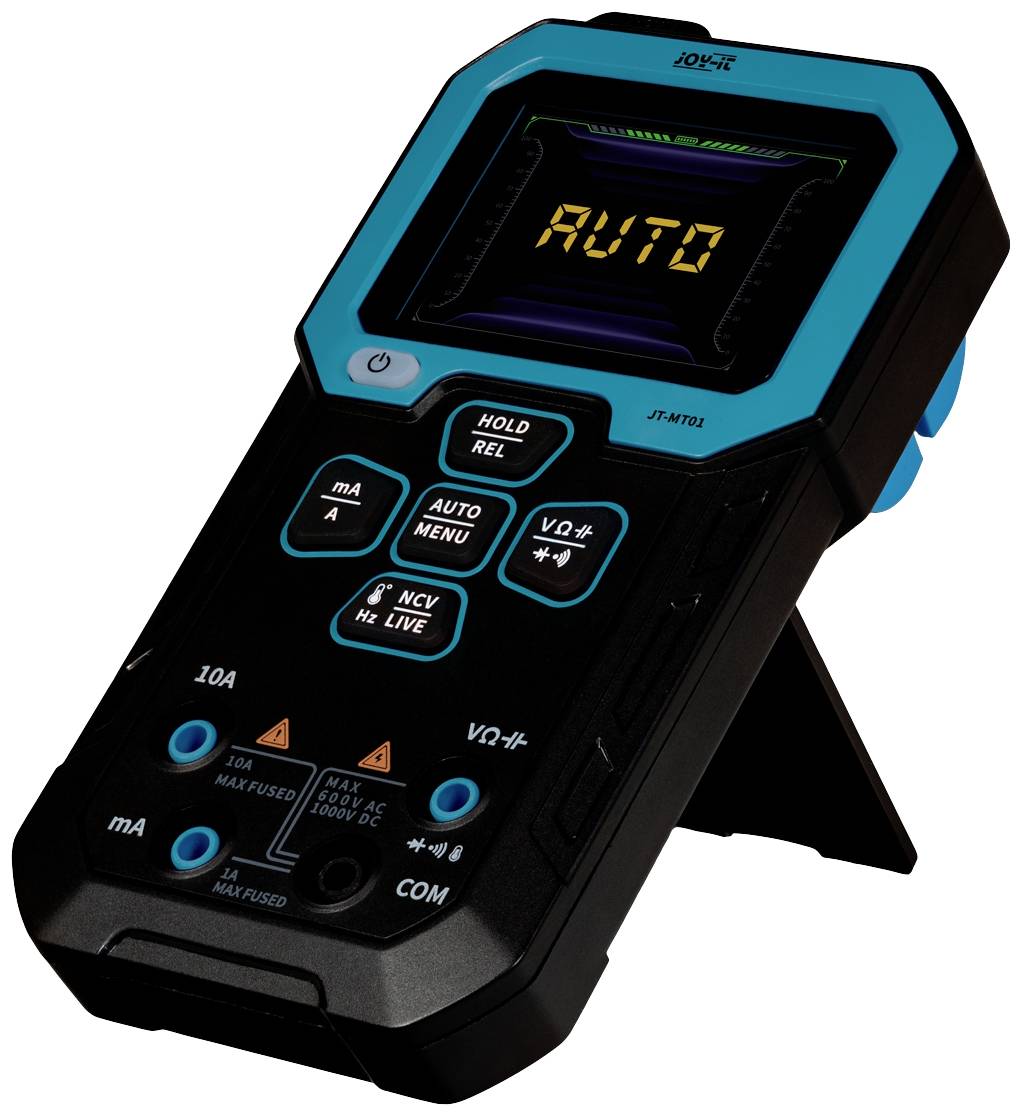

Precíziós multiméter érintésmentes NCV méréssel, JT-MT01
A Joy-IT JT-MT01 multimétere forradalmasítja az elektrotechnika világát a hobbibarátok és a szakemberek számára egyaránt. A sokoldalúság megtestesítője, ez a készülék nélkülözhetetlen partnernek bizonyul minden elektromos mérés elvégzésében, legyen szó feszültségről, áramról,
Ellenállások, diódavizsgálatok, kapacitásmérések, frekvenciaelemzések vagy akár hőmérséklet-meghatározások. Ez az átfogó funkcionalitás teszi a JT-MT01-et a svájci bicskává a multiméterek között.
Ennek a korszerű műszernek a csúcspontja az innovatív Non-Contact-Voltage (NCV) feszültségmérési technológia, amely lehetővé teszi a felhasználók számára a feszültség alatt álló vezetékek biztonságos azonosítását közvetlen érintkezés nélkül. Ez a funkció a biztonság új szintjét és
Kényelem az elektromos berendezések hibaelhárításában és karbantartásában.
Ergonómikus kialakításának köszönhetően a JT-MT01 tökéletesen illeszkedik a kézbe, míg a könnyen leolvasható kijelzőn minden mért érték jól látható.
Robusztussága és megbízhatósága hűséges társsá teszi minden műhelyben és kültéri használatra.
A JT-MT01 nemcsak pontosságáról és egyszerű használatáról ismert, hanem arról is, hogy könnyedén tud leküzdeni az igényes műszaki kihívásokat. Legyen Ön egy tapasztalt szakember vagy egy lelkes barkács-rajongó, ez a multiméter az
úgy tervezték, hogy hatékonyabbá és biztonságosabbá tegye munkáját. A JT-MT01-gyel az Ön oldalán jól felkészült, hogy feltárja az elektrotechnika titkait, és projektjeit a következő szintre emelje.

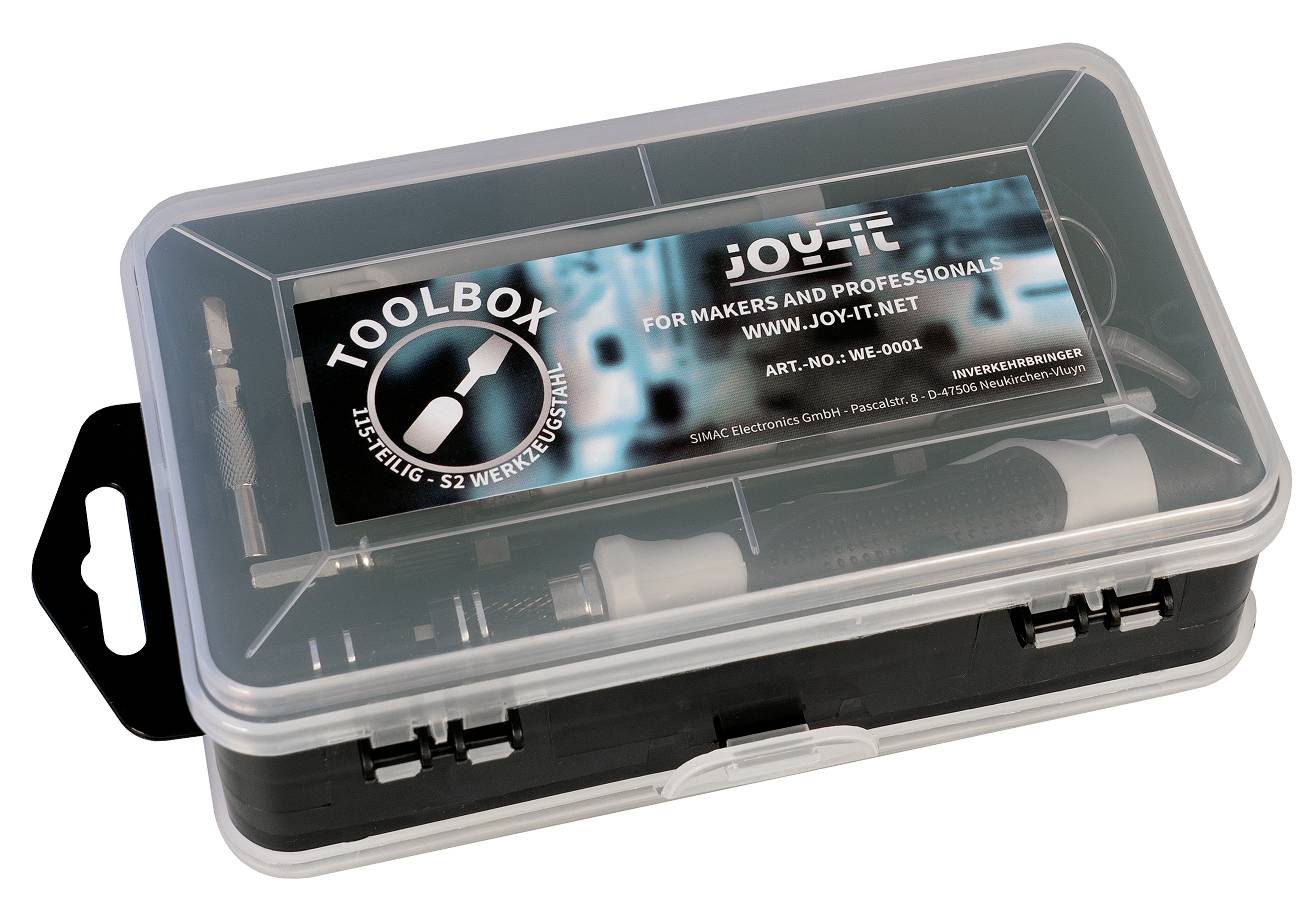

115 darabos csavarhúzó szerszámkészlet WE0001
Kiváló minőségű, 115 darabos szerszámkészletünkben minden olyan eszközt megtalál, amelyre szüksége lehet olyan finom elektronikai eszközök javításához, mint az okostelefonok és játékkonzolok.
A kiváló minőségű S2 szerszámacélból készült összesen 98 biten kívül tartalmaz eszközöket a biztonságos nyitáshoz, megfogáshoz és emeléshez.
A teljes készlet átlátszó műanyag tárolódobozba van csomagolva, mely a csavarok szétválogatására is használható használat közben.
Ez a szöveg gépi fordítással készült.
3 az 1-ben hordozható digitális oszcilloszkóp komponens tesztelő jelgenerátor SMD LCR500
A DSO-LCR500 egyesíti a digitális oszcilloszkóp és a többfunkciós alkatrésztesztelő előnyeit egy kompakt és kiváló minőségű házban. A digitális oszcilloszkóp segítségével az ambiciózus mesteremberek időfüggő jeleket értékelhetnek anélkül, hogy drága mérési technológiát kellene igénybe venniük. A többfunkciós alkatrésztesztelő az alkatrészek gyors és automatikus felismerését is lehetővé teszi. Ezen túlmenően a DSO-LCR500-unk további hasznos funkciókkal rendelkezik, mint például jelgenerátor, infravörös jeldekóder, valamint Zener-diódák, DS18B20 érzékelők és DHT11 érzékelők mérése. A készülék 1500 mAh-s akkumulátorral van felszerelve, amely USB-C®-en keresztül kényelmesen tölthető. Az integrált, kihajtható állvány még könnyebbé teszi a kezelést. A kiterjedt szállítási kör SMD tesztszondákat, tesztbilincseket, szondákat, krokodilcsipeszes kábeleket és BNC adaptereket tartalmaz.
Precíziós multiméter érintésmentes NCV méréssel, JT-MT01
A Joy-IT JT-MT01 multimétere forradalmasítja az elektrotechnika világát a hobbibarátok és a szakemberek számára egyaránt. A sokoldalúság megtestesítője, ez a készülék nélkülözhetetlen partnernek bizonyul minden elektromos mérés elvégzésében, legyen szó feszültségről, áramról,
Ellenállások, diódavizsgálatok, kapacitásmérések, frekvenciaelemzések vagy akár hőmérséklet-meghatározások. Ez az átfogó funkcionalitás teszi a JT-MT01-et a svájci bicskává a multiméterek között.
Ennek a korszerű műszernek a csúcspontja az innovatív Non-Contact-Voltage (NCV) feszültségmérési technológia, amely lehetővé teszi a felhasználók számára a feszültség alatt álló vezetékek biztonságos azonosítását közvetlen érintkezés nélkül. Ez a funkció a biztonság új szintjét és
Kényelem az elektromos berendezések hibaelhárításában és karbantartásában.
Ergonómikus kialakításának köszönhetően a JT-MT01 tökéletesen illeszkedik a kézbe, míg a könnyen leolvasható kijelzőn minden mért érték jól látható.
Robusztussága és megbízhatósága hűséges társsá teszi minden műhelyben és kültéri használatra.
A JT-MT01 nemcsak pontosságáról és egyszerű használatáról ismert, hanem arról is, hogy könnyedén tud leküzdeni az igényes műszaki kihívásokat. Legyen Ön egy tapasztalt szakember vagy egy lelkes barkács-rajongó, ez a multiméter az
úgy tervezték, hogy hatékonyabbá és biztonságosabbá tegye munkáját. A JT-MT01-gyel az Ön oldalán jól felkészült, hogy feltárja az elektrotechnika titkait, és projektjeit a következő szintre emelje.
115 darabos csavarhúzó szerszámkészlet WE0001
Kiváló minőségű, 115 darabos szerszámkészletünkben minden olyan eszközt megtalál, amelyre szüksége lehet olyan finom elektronikai eszközök javításához, mint az okostelefonok és játékkonzolok.
A kiváló minőségű S2 szerszámacélból készült összesen 98 biten kívül tartalmaz eszközöket a biztonságos nyitáshoz, megfogáshoz és emeléshez.
A teljes készlet átlátszó műanyag tárolódobozba van csomagolva, mely a csavarok szétválogatására is használható használat közben.
Ez a szöveg gépi fordítással készült.
Kivitel
- között
- Digitális oszcilloszkóp
- Alkatrész tesztműszer
- Folytonosságvizsgáló
- Jelgenerátor
- Zener-diódák mérése
- DS18B20 érzékelők mérése
- Mérések DHT11 érzékelőktől
- infravörös dekóder
- Állvány funkció Beépített állvány, amely 90°-ban összehajtható
- 1500 mAh lítium akkumulátor, újratölthető USB-C®-n keresztül
- 2,4" színes TFT kijelző, LED háttérvilágítás, 320x240 pixel
- Angol, német
Szállítás tartalma
- DSO-LCR500 oszcilloszkóp, jelgenerátor
- útmutatónak megfelelően
- USB C kábel
- 3x próbabilincs
- 3x SMD teszt tippek
- Mérőfej
- Aligátor klip kábel
- BNC adapter
- JT-MT01 kézi multiméter
- útmutatónak megfelelően
- USB-C® kábel
- 2x tesztszonda
- WE-0001 115 db-os csavarhúzó szerszámkészlet (bitek, csavarhúzó, bittartó, rugalmas hosszabbító, csipesz, nyitószerszámok, csákány, tapadókorong, mágnesező)
