Name: Siemens 3RH2122-1AP60 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db
Brand: Siemens
SKU: 1744130
Availability: BackOrder

'Fekete Siemens SIRIUS kontaktor több csatlakozókapoccsal és kék házzal, modellszám 3RH21.'

Egy nyitott elosztószekrény rendezett elektromos komponenseket és kábeleket mutat.

A 'Funktionseinheit' különböző elektromos alkatrészeket és azok kapcsolódásait mutatja be, beleértve a segédkapcsolókat és az adaptereket, amelyek áramkörök vezérlésére szolgálnak.

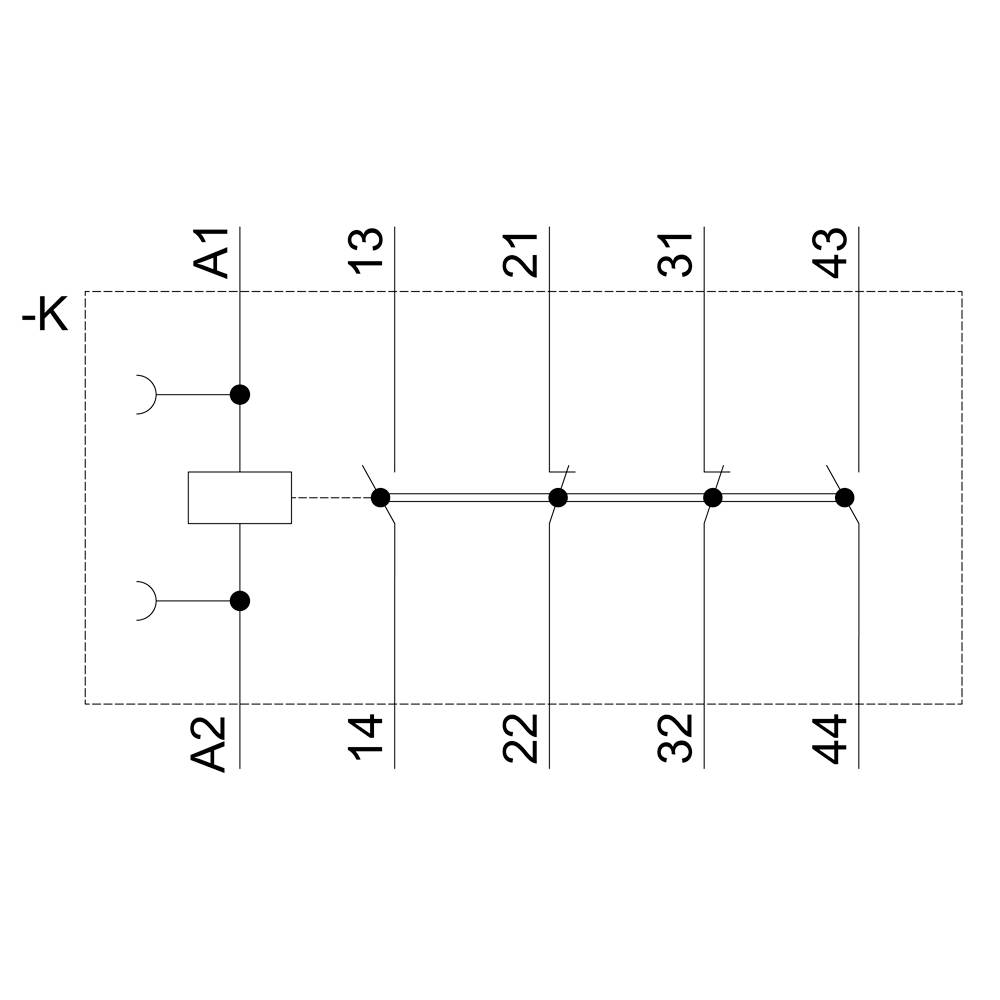

Egy elektromos relé kapcsolási rajza, A1 tekercs-csatlakozóval, több kapcsolóérintkezővel és 13-tól 44-ig számozott csatlakozásokkal.

Egy elektromos relé műszaki rajza elölnézeti és oldalnézeti ábrázolással. A méreteket és csatlakozási pontokat részletesen feltüntettük.

A Siemens SIRIUS 3RH21 kapcsolómodul sémája, amely a következő csatlakozásokat mutatja: 13NC, 14NO, 21NC, 22NC, 31NC, 32NC, 43NO, A1, A2.

1/6

Hasonló kivitel

Termék típus

Segédvédelem

Pólusszám

4 pólusú

Csomagolás

önálló

Gyártói szám

3RH2122-1AP60

Beépítési méret

S00

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 27. [P.]

Szám

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Feszültség típusa: AC

Csomagolás: önálló

Termék típus: Segédvédelem

Gyártói szám: 3RH2122-1AP60

Beépítési méret: S00

Pólusszám: 4 pólusú

Segédérintkező típus: 2 záró
2 nitó

Vezérlő feszültség (min.): 220 V/AC

Vezérlő feszültség (max.): 240 V/AC

Vezérlő feszültség tartomány: 220 - 240 V/AC

Alkalmas márka: Siemens

Alkalmas a következő sorozatokhoz: Siemens Sirius sorozat

Jellemzők: Segédérintkezővel

Szerelés: Csappantyús rögzítés
Csavaros rögzítés

Élettartam (mechanikus): 30000000

: IP20

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

Szélesség: 45 mm

Magasság: 57.5 mm

Mélység: 73 mm

Méret: (Sz x Ma x Mé) 45 x 57.5 x 73 mm

Tartalom: 1 db

RoHS konform: Igen

: 2

: 2

: 3 A

: 220-220 V

: 240-240 V

: FALSE

: Screw connection

: AC

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 1744130 Siemens 3RH2122-1AP60 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1744130 Siemens 3RH2122-1AP60 Segédvédelem Segédérintkezővel Alkalmas a következő márkához (relé): Siemens önálló 1 db

Leírás

Segédérintkező, 2 S + 2 O, AC 220 V, 50 Hz, 240 V, 60 Hz, S00 méret, csavaros csatlakozás SIRIUS 3RH2 segédérintkező a vezérlőáramkör vezérlőáramköreinek átkapcsolásához. A SIRIUS 3RH2 mágneskapcsolók reléje szabványosított, és megbízható és időt takarít meg. Kimeneti duplikáció esetén több segédáramkör egyidejű átkapcsolása lehetséges. Minden érintkező kényszerként működik a biztonsági alkalmazásokhoz, mint SUVA változatok is. A mágneskapcsolók relék klímabiztosak, magas érintkezési megbízhatósággal rendelkeznek és alkalmasak a megfelelő jóváhagyások (pl. IEC és UL / CSA) világszerte történő használatára. AC vagy DC üzemmódban kaphatók, csavaros vagy rugós technológiával. A mágneskapcsolók alapváltozata 4 pólusú, és 8 pólusig történő bővíthető kapcsolókapcsolókkal bővíthető. Az S00-S3 méretű 3RT2 mágneskapcsolók széles választéka használható a 3RH2 mágneskapcsolók reléihez is. A 3RH2 mágneskapcsoló reléi a bevált 3RH1 sorozat helyére lépnek. Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
